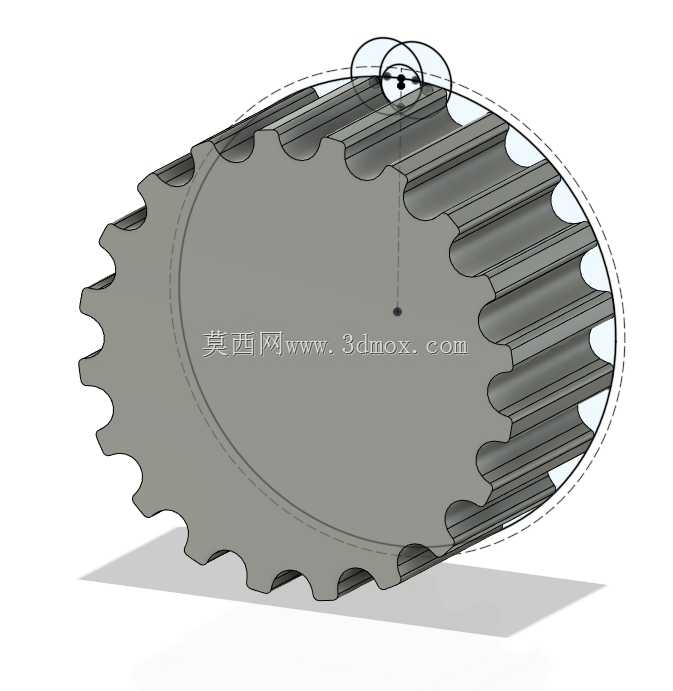

参数化可调齿数GT2同步带轮

这款参数化可调齿数的GT2同步带轮，主要面向小型自动化传动场景、桌面级机器人运动结构、小型精密输送机构以及创客DIY传动系统设计使用，是同步带传动方案里的核心啮合传动部件，承担着传递旋转扭矩、保证传动比精准、消除传动滑差的核心作用，尤其适配对传动精度有较高要求的开环运动控制场景，比如小型多轴机械臂的关节传动、3D打印机的轴系运动传递、桌面级自动化分拣设备的动力输送、教育类机器人竞赛的结构传动等场景，相比普通平带传动，GT2齿形的圆弧齿设计能大幅降低啮合间隙，减少传动回程误差，保证运动传递的同步性。在产品功能特性上，这款带轮采用参数化设计逻辑，使用者可以根据自身传动方案的实际减速比需求、中心距安装边界、负载扭矩要求，灵活调整带轮的齿数参数，无需重新从零开始建模，大幅缩短传动结构的设计周期；带轮的齿形完全贴合GT2同步带的标准齿廓，啮合过程中齿面与带齿的接触应力分布均匀，能有效降低同步带的磨损速率，延长传动组件的整体使用寿命；带轮的轮毂部分预留了标准的轴安装孔位与顶丝固定位，可适配不同直径的驱动输出轴，安装时无需额外做复杂的适配加工，直接通过顶丝锁紧即可完成与电机轴的固定，安装便捷性较强。在设计思路层面，这款带轮在建模阶段就充分考虑了3D打印的工艺适配性，针对FDM打印工艺做了专门的结构优化，所有结构的最小壁厚都满足0.2mm直径喷嘴的打印成型要求，无需额外添加支撑结构即可完成打印成型，打印完成后仅需简单去除毛边即可直接投入使用，大幅降低了小批量定制、原型验证阶段的零件制作成本；齿形部分的建模严格遵循GT2带轮的节圆、齿顶圆、齿根圆的尺寸规范，保证打印完成的带轮与标准GT2同步带啮合时不会出现卡滞、跳齿的问题，传动过程运行平稳，噪音水平远低于同规格的直齿轮传动结构。在外形尺寸与安装边界上，这款带轮的外径会随齿数参数的调整同步按标准比例变化，齿宽方向预留了适配不同宽度GT2同步带的调整空间，轮毂的轴向长度经过优化，既保证了与电机轴的配合长度足够传递额定扭矩，又不会占用过多的轴向安装空间，能适配结构紧凑的小型设备内部安装需求；带轮的端面做了轻量化的减重设计，在保证整体结构强度、满足传动扭矩要求的前提下，尽可能降低带轮自身的转动惯量，减少驱动电机的启动负载，提升传动系统的动态响应速度，尤其适合对运动响应速度有较高要求的机器人关节、高速往复运动机构等场景使用。
