哈斯VF4四轴加工中心主轴尾座结构

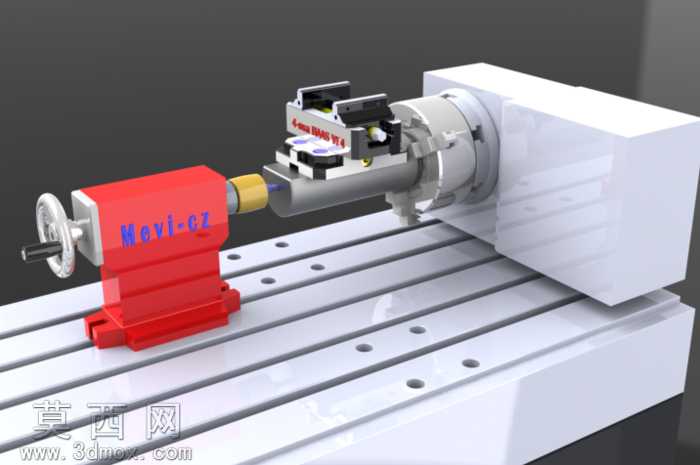

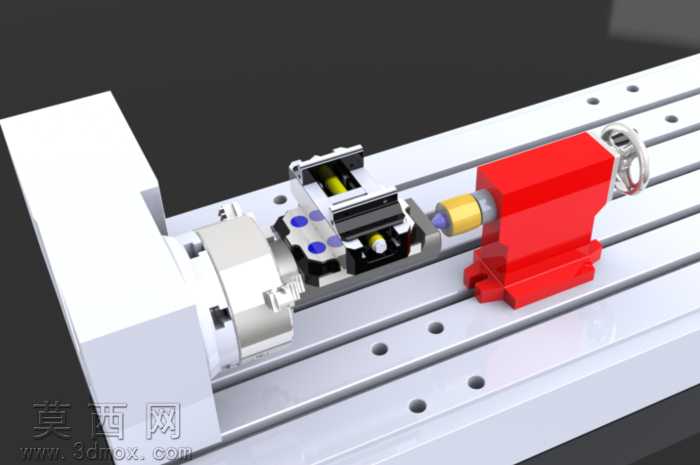

本模型为哈斯VF4加工中心配套的四轴回转加工尾座机构三维建模成果，建模过程严格参照哈斯VF4系列立式加工中心的工作台安装尺寸、四轴转台的同轴度匹配要求开展，整体采用1:1等比例还原，确保各部件的装配关系完全符合实际机床的安装使用逻辑。建模阶段优先梳理机构的核心功能逻辑：该尾座机构用于配合四轴转台装夹长轴类加工工件，为回转加工提供稳定的尾部支撑，因此在结构设计上重点还原了手摇进给机构、顶尖伸缩锁紧结构、底座安装定位结构三大核心模块。材质渲染阶段针对不同部件的实际加工材质做了区分处理：尾座主体的铸铁壳体采用哑光磨砂铸铁材质，还原铸造件表面的细微颗粒质感与深灰金属色泽；手摇轮部分采用镀铬金属材质搭配黑色防滑握柄，还原操作件的光亮金属质感与防滑橡胶的哑光黑质感；顶尖部分采用高速钢材质，做高反光金属抛光处理，体现顶尖工作部位的高硬度耐磨特性；工作台部分采用灰白色机床导轨材质，还原机床工作台的平整金属漆面效果；四轴转台的白色防护壳体采用工程塑料漆面材质，还原设备外罩的半哑光漆面质感。结构细节上，完整还原了尾座底座的T型槽安装定位结构，可与哈斯VF4工作台的T型槽直接匹配安装；手摇轮的刻度盘细节、锁紧手柄的扳动结构、顶尖的锥面配合结构均做了精细化建模，各活动部件的运动行程预留符合实际操作需求，不存在结构干涉问题。设计思路上围绕加工实用性展开，尾座的中心高严格匹配哈斯VF4标配四轴转台的中心高度，顶尖的伸缩行程覆盖常见长轴类工件的装夹长度范围，底座的锁紧结构可实现尾座在工作台任意位置的快速固定，整体结构紧凑，安装便捷，可直接用于四轴加工的工装方案验证、加工路径模拟以及机床操作培训演示，能够帮助技术人员直观理解四轴加工时尾座与转台的配合逻辑，提前排查装夹干涉、行程不足等加工前的潜在问题。
