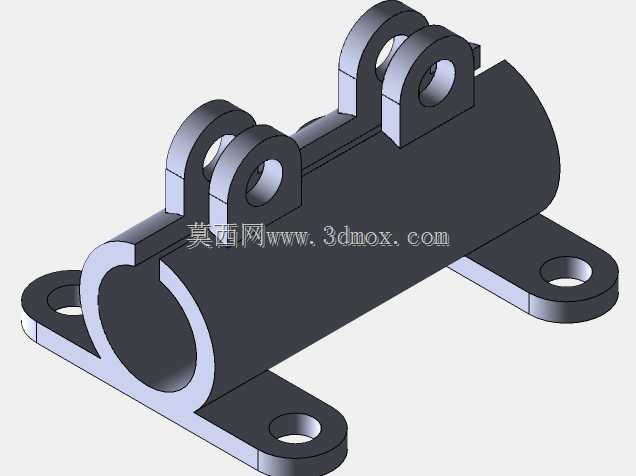

双组铰接耳带安装座管式夹座结构

该结构件属于工业管路配套的铰接式管夹安装支座，主要应用在液压管路排布、气动管线固定、轻型传动杆系铰接支撑场景中，常见于工程机械走管布局、自动化设备管线固定、小型机具操作杆铰接基座等位置，核心作用是对穿过主体半圆弧腔的圆管类构件实现环抱式定位，同时通过上部两组双铰接耳片提供铰接活动的连接点位，配合底部双侧带孔安装翼板完成整体结构在设备机架上的固定。从功能特性来看，主体采用半开式圆弧抱合腔体设计，圆弧内径适配对应外径的圆管构件，安装时可将圆管卡入圆弧腔后配合配套的上半抱箍完成锁紧，既可以限制圆管的径向窜动，又能根据装配需求预留圆管轴向微调的空间；上部对称布置的两组双铰接耳片，每组耳片均带同轴贯通安装孔，孔位同轴度经过设计校核，可穿装铰接销轴，为连接的连杆、拨杆或管线附属构件提供可绕销轴小幅转动的活动连接点，避免刚性连接在设备运行振动、构件微动过程中产生应力集中断裂的问题；底部向两侧水平延伸的安装翼板，每侧翼板末端开设圆形安装通孔，孔位间距匹配通用机架安装孔距标准，可通过螺栓直接将整个夹座固定在设备安装平面上，翼板与主体圆弧腔之间做了加厚过渡处理，能够承受铰接点位传递的径向载荷与翻转力矩，避免安装翼板受力断裂。设计思路上，整体采用一体化切削成型的结构逻辑，摒弃了多零件拼接的复杂装配形式，减少了装配累积误差，主体壁厚根据常规工况下的载荷需求做了等强度优化，在铰接耳孔、安装翼板孔、圆弧腔内壁这些应力集中位置均做了圆角过渡处理，降低应力集中系数，提升构件的疲劳使用寿命；外形尺寸方面，主体圆弧腔的轴向长度根据铰接点位的布置间距做匹配设计，既保证对圆管的环抱接触面积足够提供稳定的抱紧摩擦力，又不会过度占用轴向安装空间，上部铰接耳片的凸起高度根据铰接销轴的安装长度、铰接件的转动间隙做预留，确保铰接件转动时不会与夹座主体产生运动干涉，底部安装翼板的外伸长度根据螺栓安装的操作空间做校核，保证使用常规工具即可完成螺栓的拧紧操作，安装边界上，整个构件的最大外轮廓宽度由两侧安装翼板的外端间距决定，最大高度由底部安装面到上部铰接耳片顶端的垂直距离决定，安装时仅需要在固定平面上预留对应大小的平整安装区域，不需要额外加工复杂的定位槽，适配多种厚度的设备安装面板，在满足承载与铰接功能的前提下尽可能压缩了整体结构体积，适配设备内部紧凑的安装空间需求。
