三孔联动连杆式机械传动连接构件

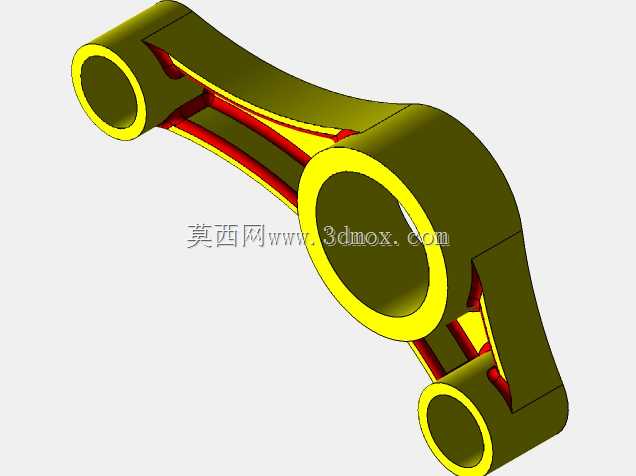

该构件属于机械传动系统中的铰接式连杆部件，主要应用于需要多点位同步动力传递、往复运动转换的机械设备场景中，常见于内燃机配气机构、自动化生产线的联动执行端、工程机械的动作传递单元以及轻工设备的往复运动模组中，承担着将主动端的旋转或直线运动，通过三个铰接点位的约束传递，转化为从动端预设轨迹动作的核心作用，可在多约束的安装空间内实现动力的非同轴传递，适配不同轴间距、不同摆动角度的传动需求。从功能特性来看，该构件采用三筒状铰接端的布局设计，三个带内孔的连接端分别对应主动轴、中间支撑轴与从动执行端的安装位，内孔可适配衬套或轴承的压装，降低铰接转动过程中的摩擦损耗，提升长期往复运动下的使用寿命；主体连接臂采用镂空式加强筋结构，在保证整体结构刚性、满足交变载荷下抗形变、抗疲劳要求的同时，大幅降低了构件自身的重量，减少运动过程中的惯性冲击，让传动动作更平稳，也能降低驱动端的动力损耗。在设计思路上，该构件优先匹配安装空间的边界约束，三个铰接孔的中心距严格对应传动系统的运动轨迹计算结果，确保运动过程中无卡滞、无运动干涉；连接臂的截面采用变厚度设计，在受力集中的孔位衔接处做了加厚过渡处理，分散铰接位置的应力集中，避免长期交变载荷下出现断裂失效；镂空筋条的走向完全贴合主应力传递路径，在去除冗余材料的同时不会削弱结构的承载能力，兼顾了轻量化与结构强度的双重需求。从安装边界来看，三个铰接内孔的孔径尺寸适配对应直径的铰接销轴，孔端面的加工基准面可保证安装时的轴向定位精度，构件整体的外轮廓尺寸经过运动包络校验，在预设的摆动角度范围内不会与周边相邻零部件发生碰撞，安装时仅需将三个孔位分别与对应轴系对齐，压装配套的耐磨衬套后即可完成装配，无需额外的复杂调整工序，可适配不同转速、不同载荷等级的传动工况，在频繁往复摆动的工作场景下也能保持稳定的传动精度，有效降低设备的维护频次。
