三耳带衬轴座连接固定支架

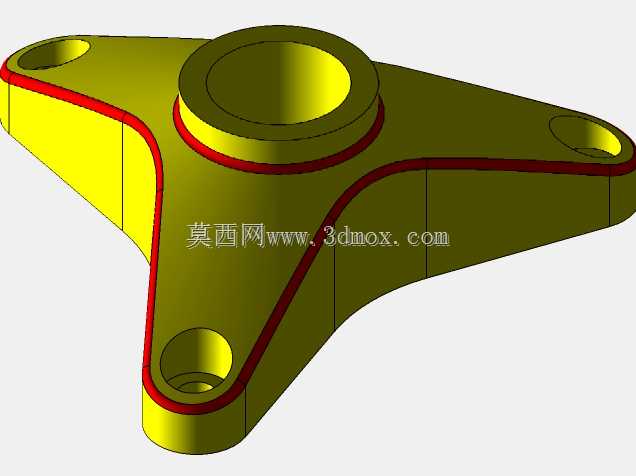

这款三耳结构的轴座连接固定支架，主要应用于中小载荷的机械传动节点、轻型设备机架拼接、自动化输送线的辅助支撑点位，也可作为小型动力输出端的轴系定位基座，在轻工机械、包装设备、小型农用机具的结构装配场景中十分常见，能够为穿设而过的转轴提供稳定的径向支撑，同时通过三个延伸耳片实现与相邻构件的牢靠锁固，避免轴系运转过程中出现偏移、晃动的问题。从实际功能来看，该支架中心的带台阶凸台是核心功能区，内孔可与配套的轴套、轴承外圈形成过盈或过渡配合，凸台的环形台阶能够对轴承端面起到轴向限位作用，无需额外加装轴端挡圈即可限制轴承的轴向窜动，降低装配工序的复杂度。三个呈120度均匀分布的延伸耳片上均预制了沉头安装孔，安装时螺栓可完全沉入孔内，不会突出支架表面形成干涉，三角分布的安装点位相比双耳结构拥有更好的受力稳定性，能够均匀分散轴系传递来的径向载荷与小幅振动，避免单点受力过大导致的支架变形或连接松动。在设计思路上，这款支架优先考虑了受力均衡性与安装便捷性，整体采用对称式三角布局，三个耳片的延伸长度经过反复校核，既保证了安装孔位与中心轴孔有足够的间距，留出扳手操作的空间，又不会因为臂长过大导致受力时耳片根部出现应力集中，耳片与中心凸台的衔接处全部采用大圆角过渡，能够有效分散应力，提升支架的抗疲劳强度。支架主体的厚度、凸台的高度都匹配常规轻型轴系的安装尺寸，中心轴孔的孔径适配市面上常用的小型滚动轴承规格，三个安装孔的孔距符合通用的轻型机械安装孔位标准，无需额外改孔即可直接替换同类型的老旧损坏支架。安装边界方面，该支架的整体外轮廓为圆角三角形，安装时所需的平面空间仅需略大于支架外轮廓即可，中心凸台的突出高度较低，不会占用过多的轴向装配空间，耳片上的沉头孔适配常用的内六角螺栓，安装时从支架正面即可完成全部锁紧操作，即使在狭窄的设备内部腔室中也能顺利完成装配，支架的底面为全平面设计，与安装基面贴合时能够保证足够的接触面积，避免安装后出现倾斜导致轴系不同心的问题。
