C型双铰耳连接支架结构设计

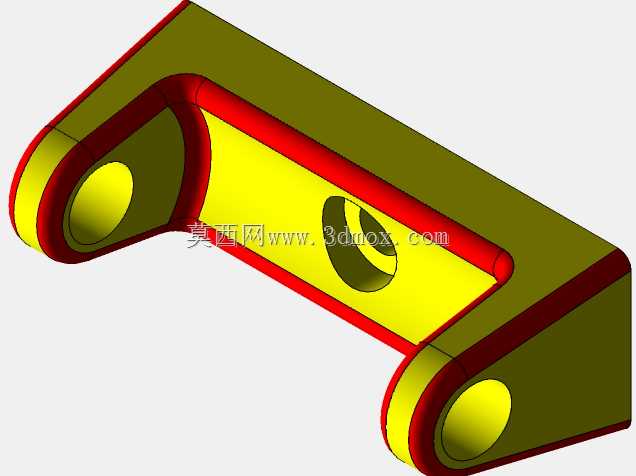

该C型双铰耳连接支架是工业传动与支撑系统中常用的铰接类承载部件，主要应用于需要实现往复摆动、角度自适应调整的机械连接场景，常见于工程机械的连杆机构、自动化生产线的摆臂支撑单元、物流设备的活动连接部位以及农用机械的调节机构中，核心作用是在两个相对运动的构件之间建立稳定的铰接连接，同时传递工作载荷、补偿一定范围内的安装与运动偏差，避免构件运动过程中出现卡滞、应力集中断裂的问题。从功能特性来看，该支架采用一体化C型弯折主体结构，两端设置同轴贯通的铰耳安装孔，中部腹板位置预留了横向贯穿的定位安装孔，既可以通过两端铰耳与配套销轴配合，实现与相邻摆动构件的铰接转动，也能通过中部的安装孔完成与固定基体或者动力输出部件的锁紧固定，整体结构将铰接支撑与定位连接功能整合为一体，减少了装配环节的零件数量，降低了多零件装配带来的累计误差。在设计思路上，该支架充分考虑了铰接部位的受力特性，两端铰耳位置做了加厚卷边处理，增大了铰耳与销轴的接触承载面积，降低孔壁的压应力，避免长期交变载荷下出现铰耳开裂、孔位磨损失圆的问题；主体弯折部位采用大圆角过渡设计，消除了直角弯折带来的应力集中隐患，提升了整体结构的抗疲劳强度；中部腹板采用内凹减重设计，在保证整体结构刚性、满足承重载荷要求的前提下，尽可能削减了非承载区域的材料用量，降低零件自身重量，适配轻量化设备的设计需求。从安装边界来看，该支架两端铰耳的同轴度公差控制在较高精度范围内，能够保证销轴装配后转动顺滑无卡滞，铰耳内孔可适配标准规格的圆柱销轴，安装时无需额外进行铰孔加工；中部安装孔的位置经过受力校核，处于整体结构的受力中心线上，锁紧固定后载荷能够均匀分布到整个支架主体，不会出现偏载力矩；整体外形的弯折弧度预留了足够的摆动避让空间，当相邻构件绕销轴做设定角度范围内的摆动时，支架本体不会与周边构件发生运动干涉，能够适配±35°范围内的角度摆动需求，满足多数常规铰接机构的运动行程要求。在实际使用过程中，该支架可根据应用场景的载荷等级选择对应牌号的金属材料，常规工况下采用普通碳素结构钢即可满足强度要求，重载或腐蚀环境下可更换为合金结构钢或者不锈钢材质，配合对应的表面处理工艺，能够适应户外、潮湿、多粉尘等复杂工作环境，长期使用下结构形变量小，铰接转动精度保持性好，能够有效降低设备的维护频次，提升整套机构的运行可靠性。
