带V带传动结构的坚果烘干设备机架总成

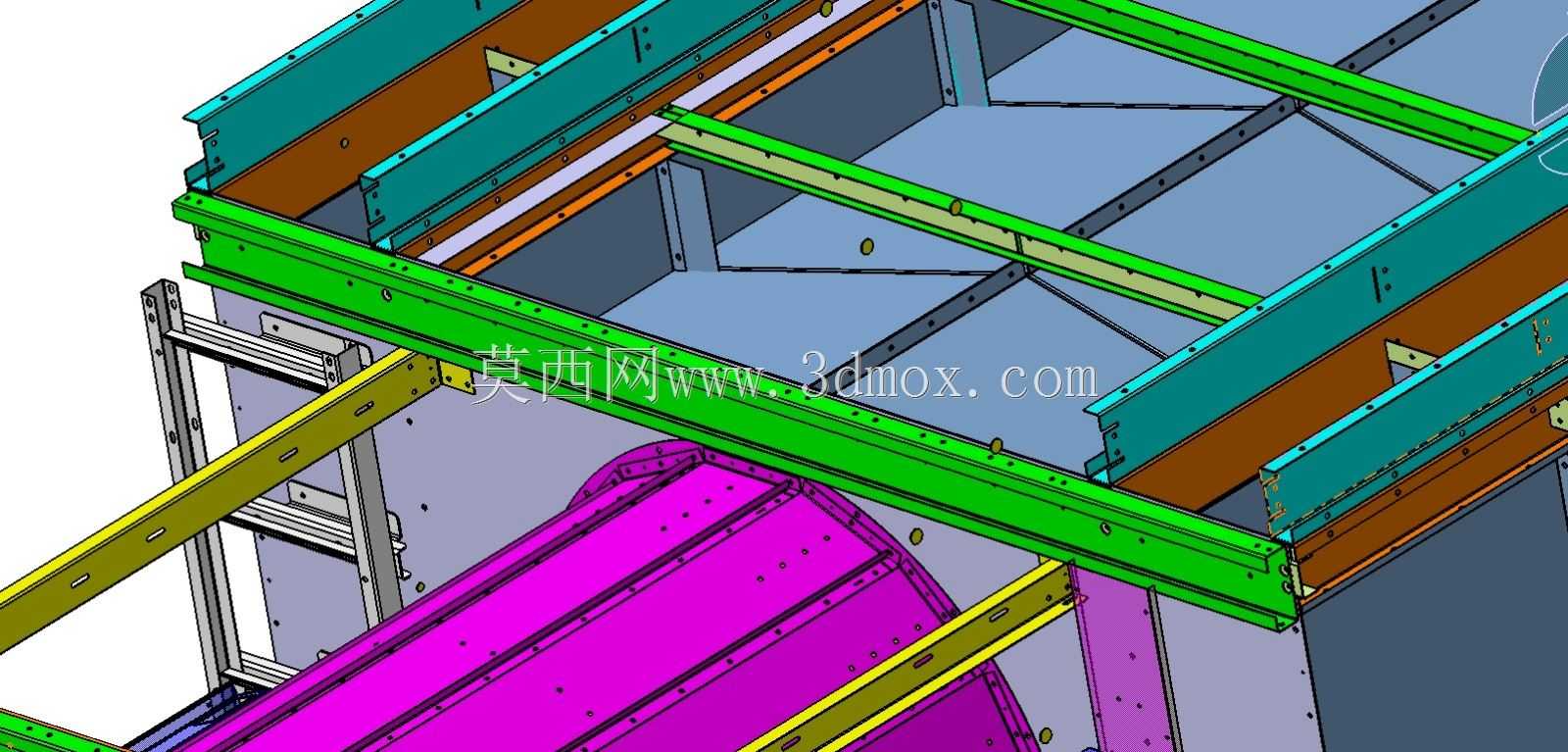

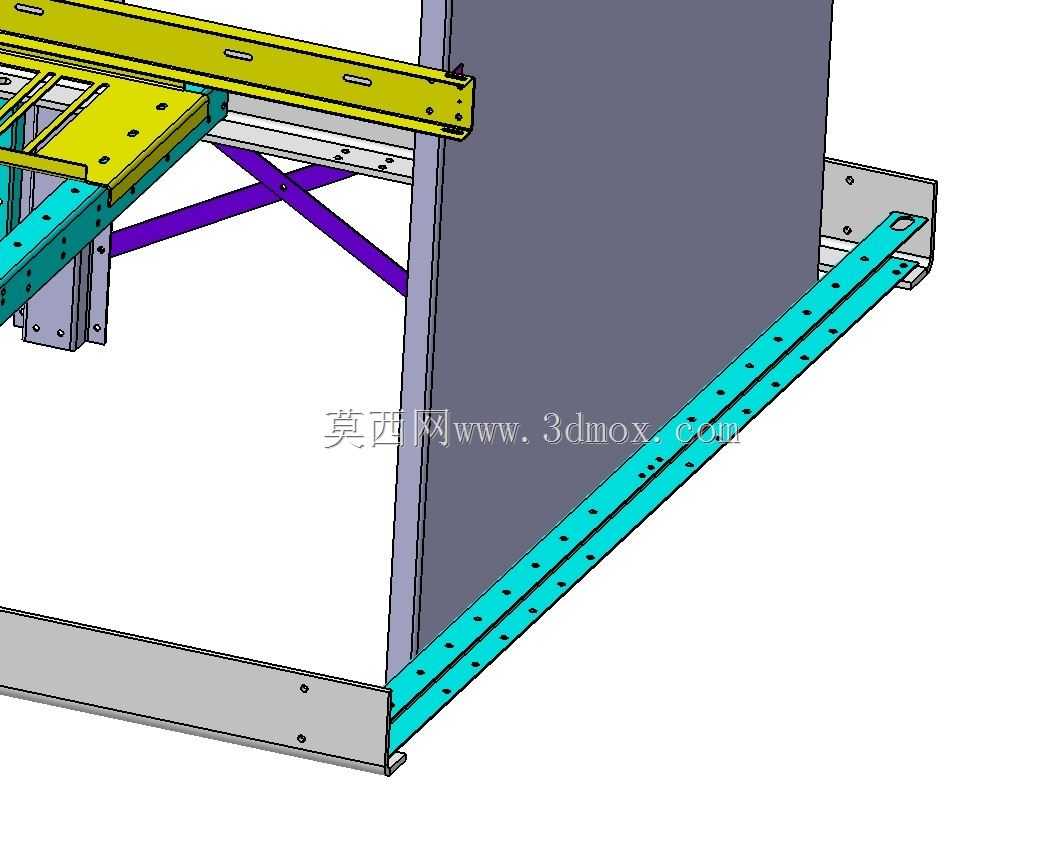

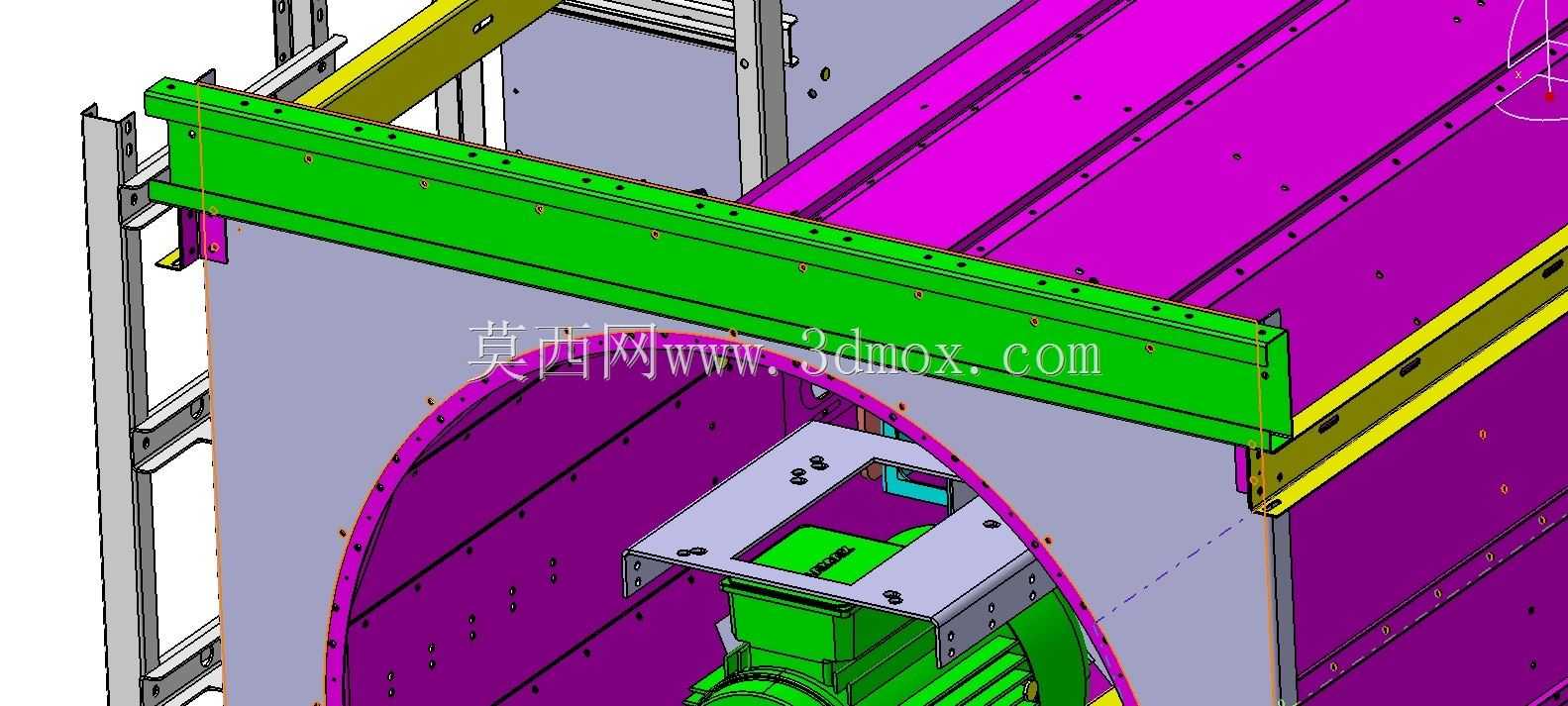

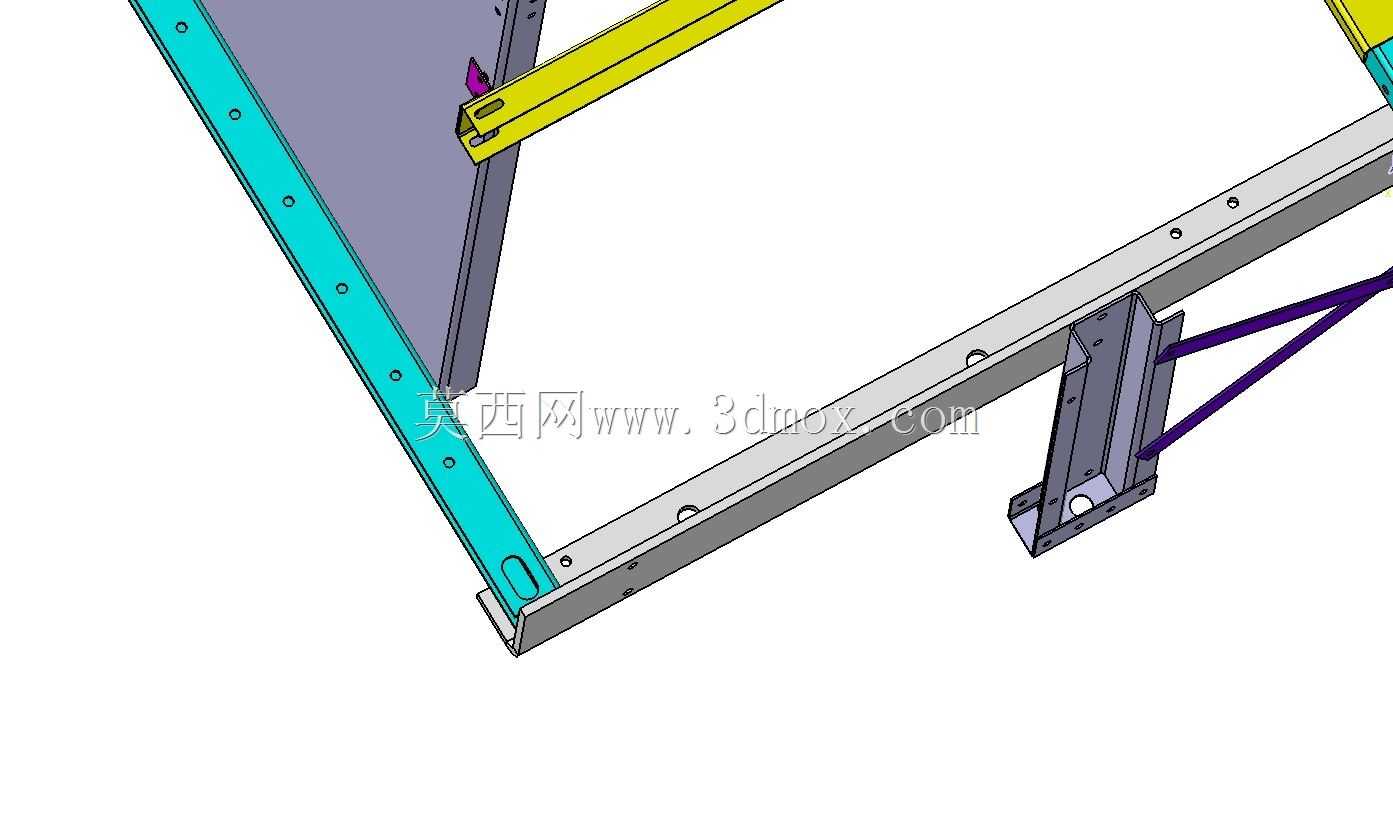

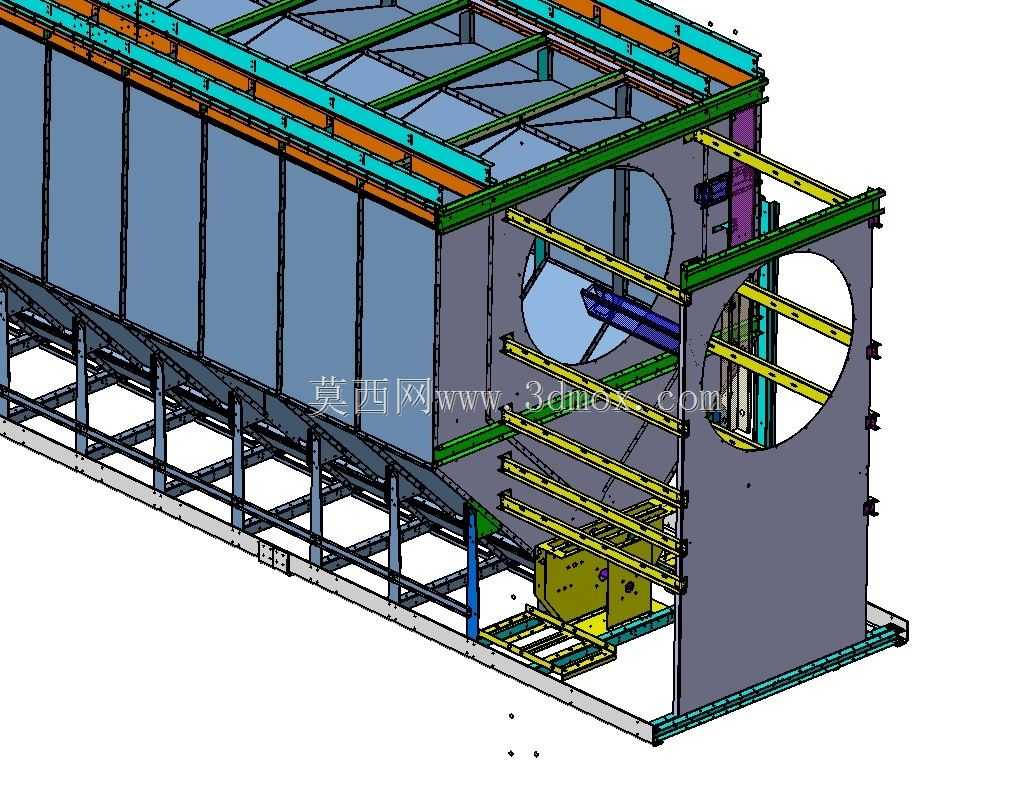

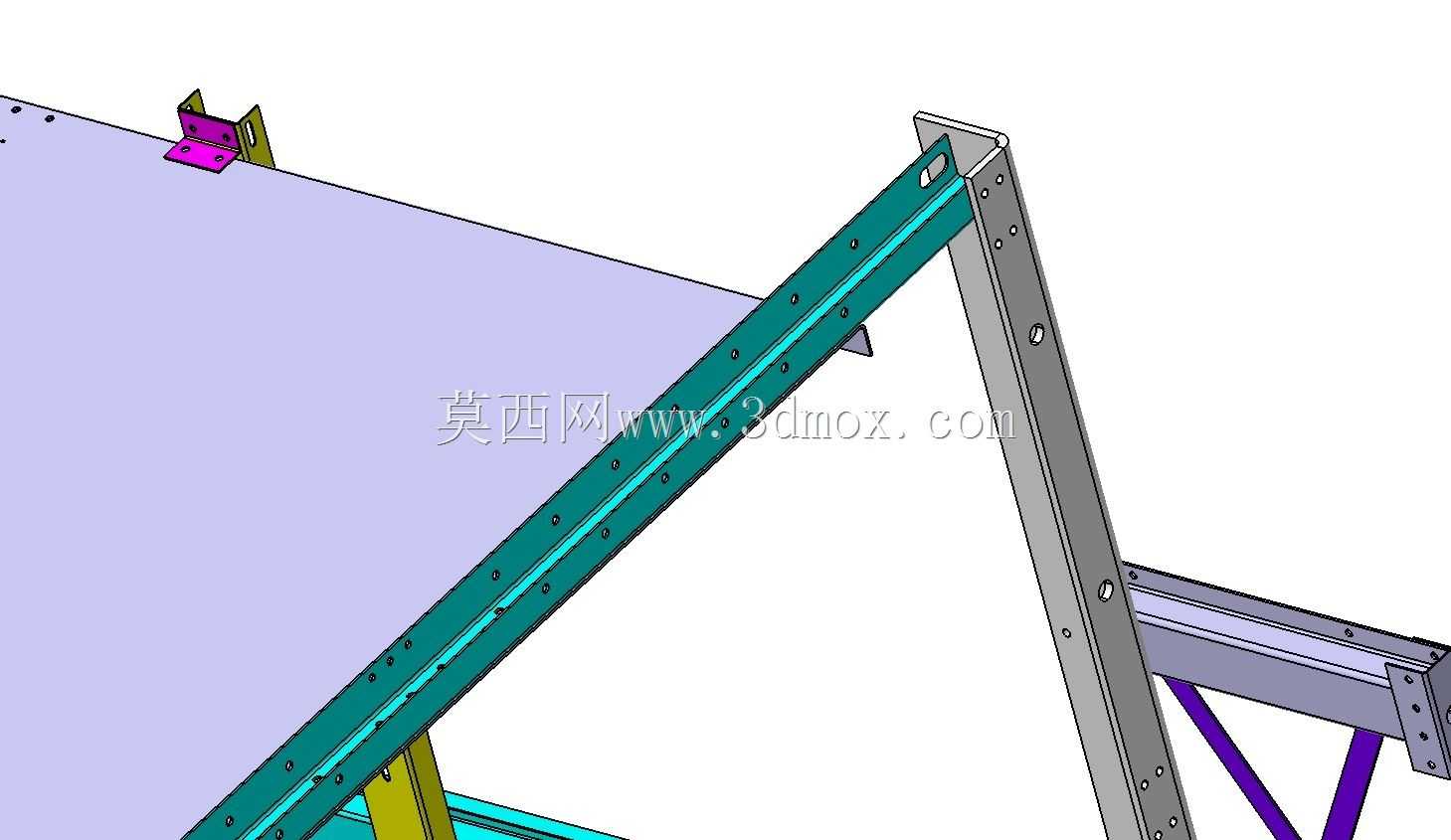

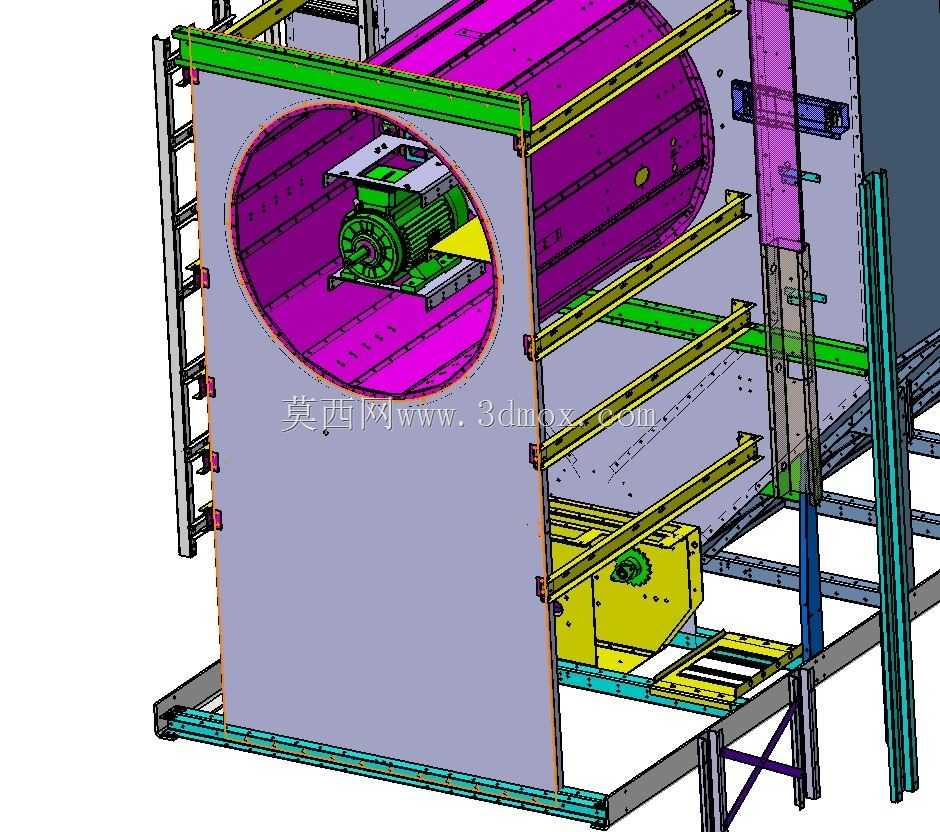

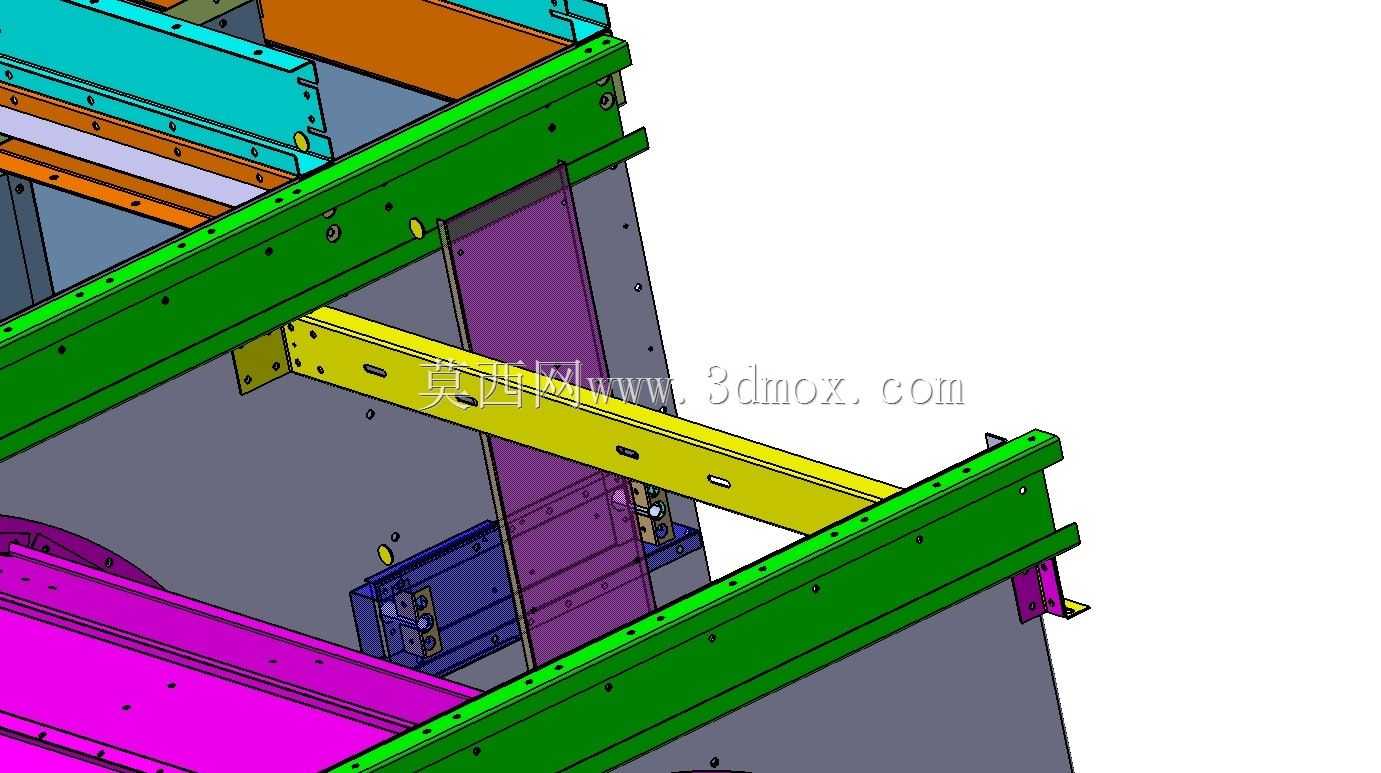

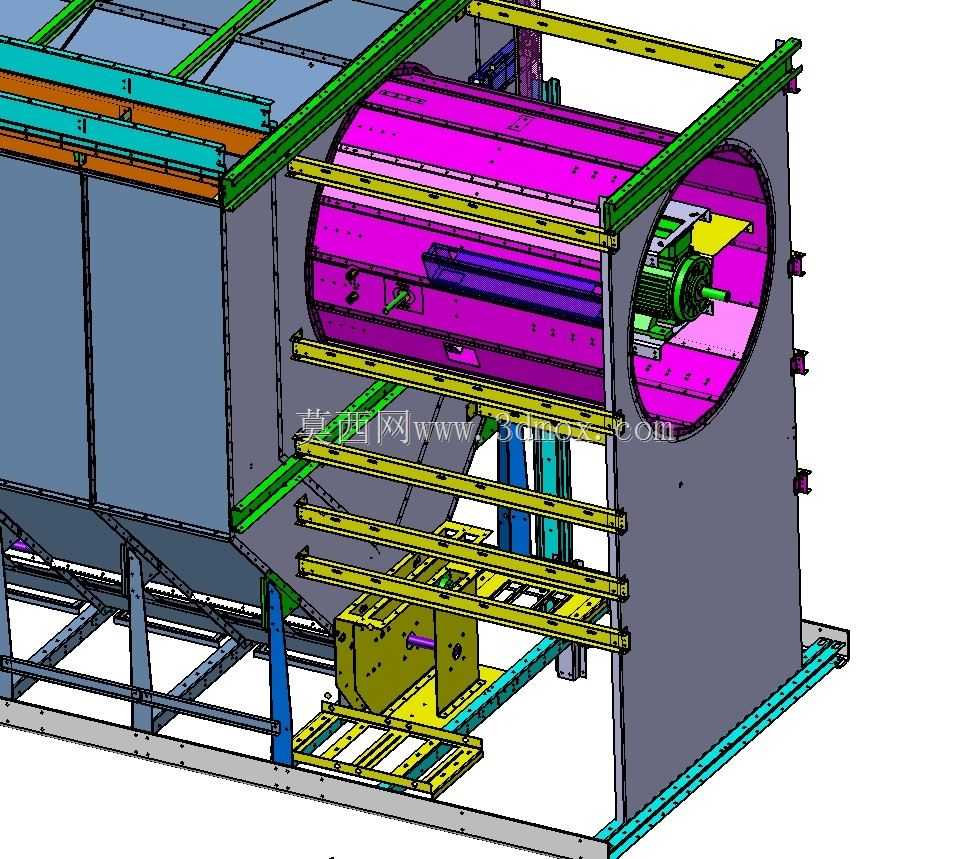

该结构主要应用于农产品初加工领域的坚果烘干作业场景，可适配核桃、鹰嘴豆、谷物等多种颗粒状农产品的批量烘干工序，作为烘干设备的核心承载与传动集成载体，承担着容纳烘干腔室、固定动力组件、保障传动系统稳定运行的核心作用。设备整体采用方通型材搭建框架主体，外部铺设蒙皮形成封闭的烘干作业腔室，侧面开设圆形检修开口，可直接对内部的动力传动组件进行日常维护与状态检查，无需整体拆解设备外罩，大幅降低日常运维的操作难度。框架内部分层布置安装位，上层预留烘干滚筒的安装空间，可容纳大直径回转式烘干筒体，筒体通过支撑辊轮架设在框架横梁上，可在驱动作用下平稳回转，带动内部物料匀速翻转，保证烘干过程中物料受热均匀，避免局部过热导致的物料焦糊或烘干不均问题。下层布置V带传动的动力安装位，驱动电机通过可调式安装座固定在框架底板上，安装座预留长条形调节腰孔，可在安装与后期维护时调整电机位置，以此改变V带的张紧程度，保障传动效率。在设计过程中，重点对V带传动的安装边界做了明确规范：正确安装的V带需略微伸出带轮轮槽顶面，若V带伸出量过高，运行过程中易与周边结构件产生剐蹭磨损，大幅缩短皮带使用寿命；若V带下沉至轮槽下方运行，则说明皮带已出现过度磨损、带轮轮槽磨损或皮带选型尺寸不匹配的问题，需及时更换对应部件，避免传动打滑导致的烘干滚筒转速不足，影响物料烘干的均匀性与作业效率。框架整体的安装边界充分考虑了车间布置需求，底部预留了输送组件的安装空间，可对接上下游的物料输送设备，实现上料、烘干、出料的连续化作业，侧面的竖向型材预留了爬梯安装位，方便操作人员攀爬至设备顶部完成进料、除尘组件维护等操作，各层横梁均做了加强处理，可承受烘干筒体满载物料时的总重量，避免长期运行出现框架变形，保障设备整体的结构稳定性与运行可靠性。
