坚果类物料倾斜导料烘干机架结构

该结构主要应用于农产品初加工领域的坚果、谷物烘干产线，作为烘干设备内部的物料导流与承载机架，适配核桃、鹰嘴豆、扁豆等多品类颗粒状农产品的烘干作业场景，安装在热风循环烘干室的内部进料段，承接上游输送设备送入的待烘干物料，通过倾斜导料板将物料均匀导流至下层输送网带，同时配合侧边的立式支撑构件固定导流板角度，避免物料在进料端出现堆积、偏流问题，保障烘干过程中物料层厚度均匀，让热风能够充分穿透物料层，提升整体烘干效率与成品烘干均匀度。

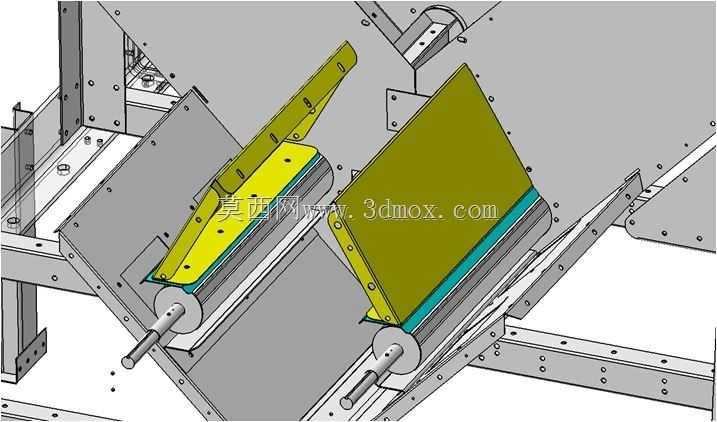

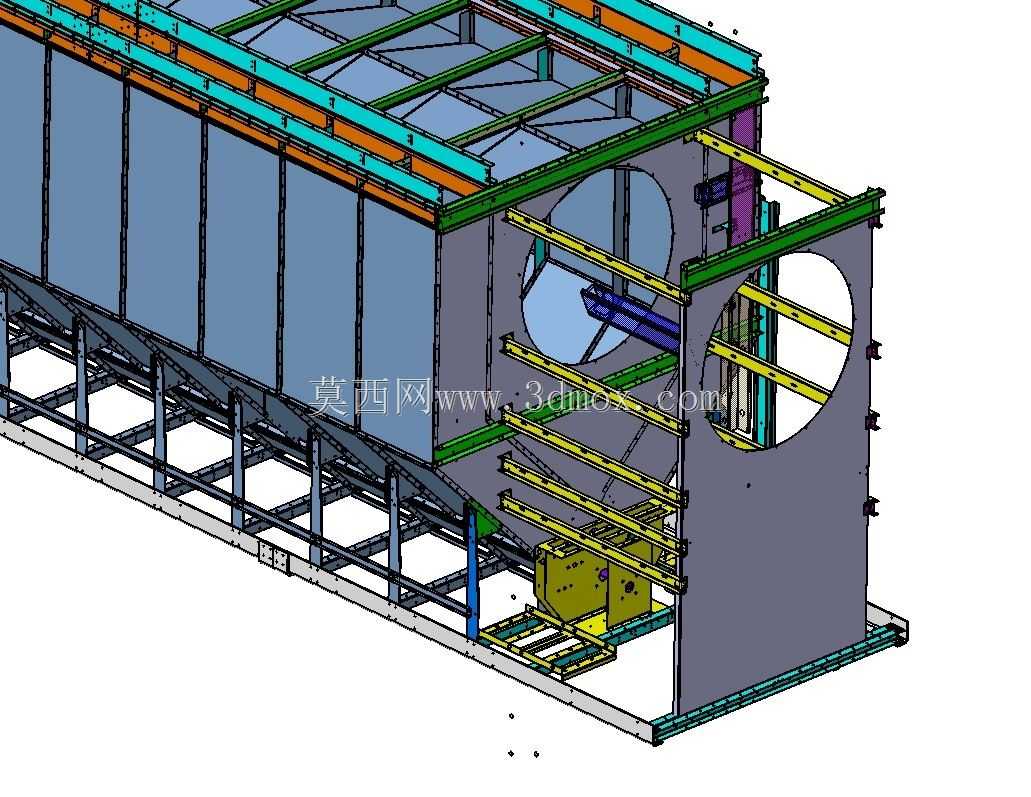

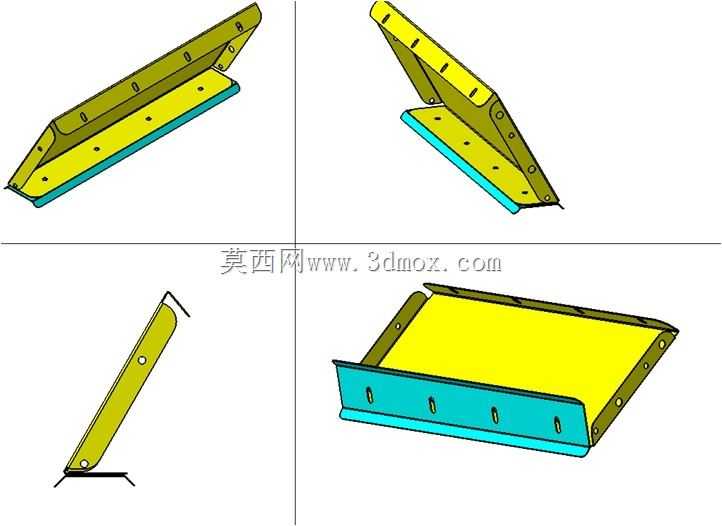

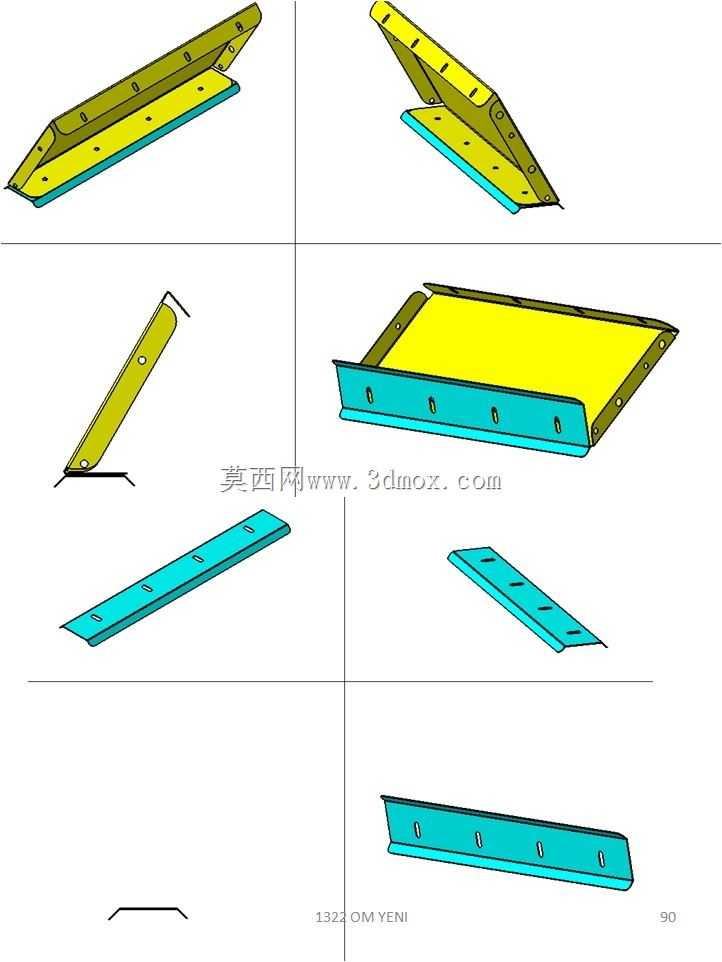

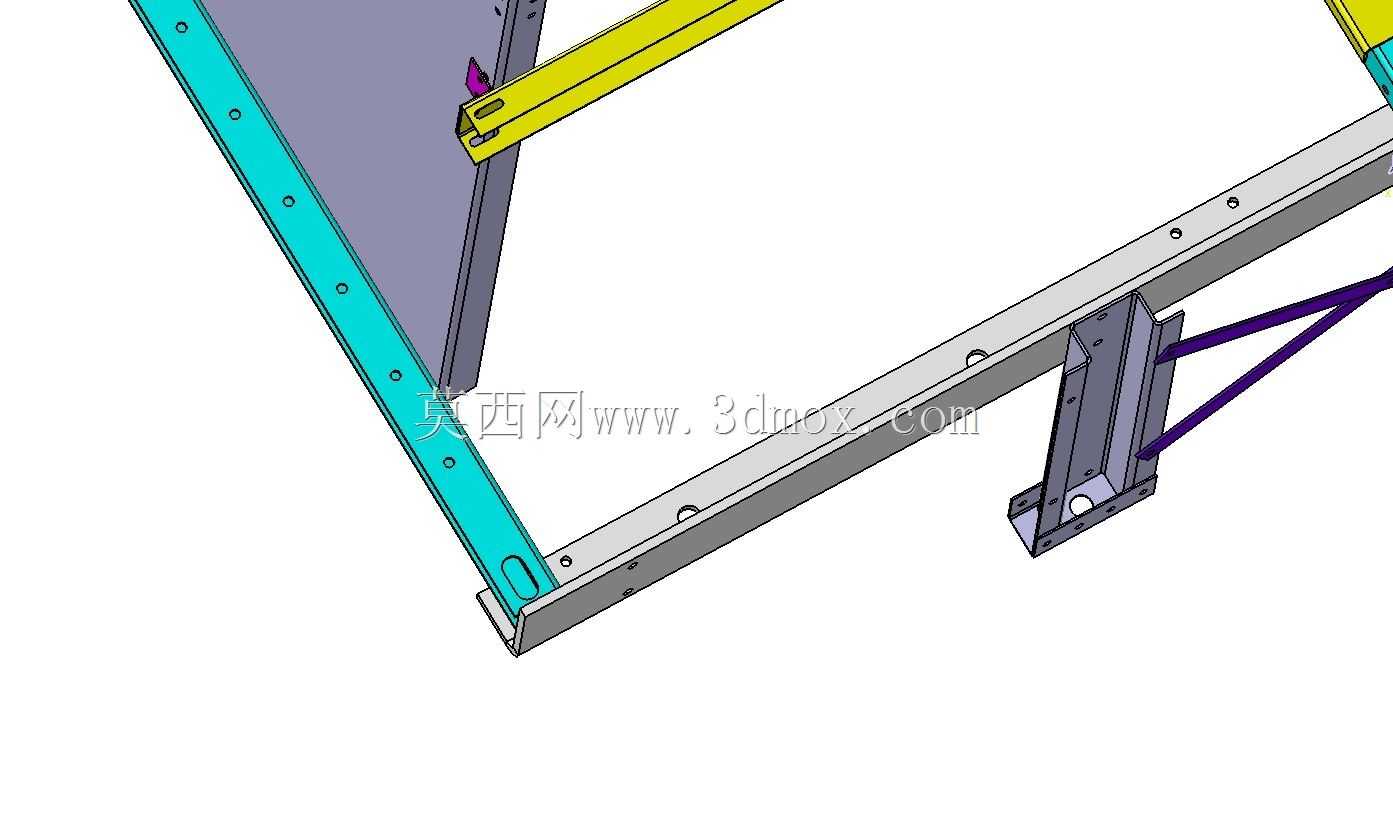

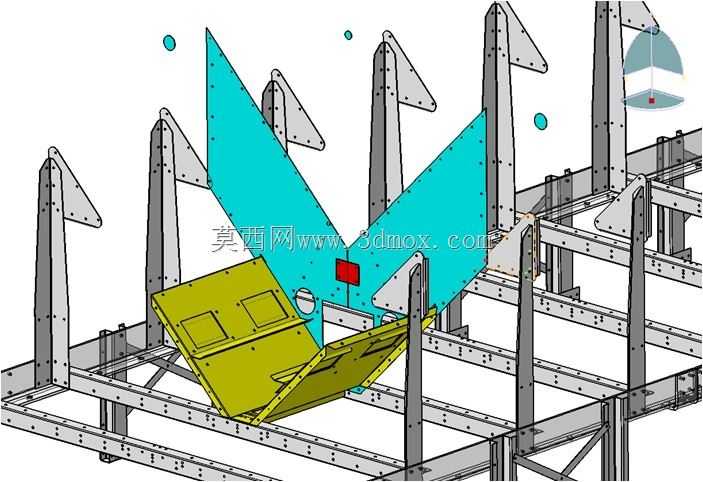

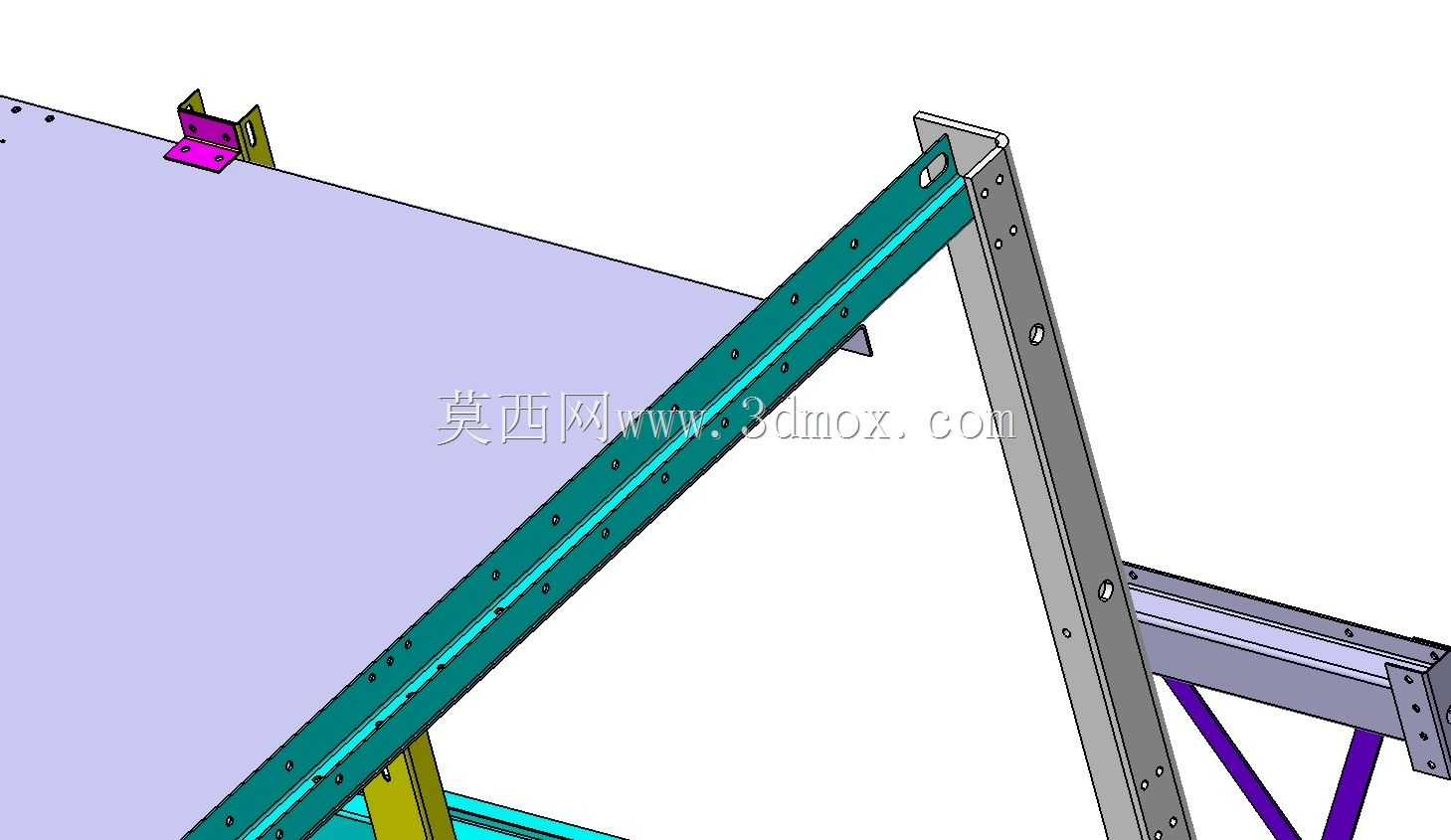

从功能特性来看，该结构采用框架式型钢搭建主体承载骨架，所有支撑立柱与横向连接梁均采用等距开孔设计，可根据不同物料的安息角、单次烘干处理量灵活调整导料板的安装倾角与安装高度，适配不同粒径、不同流动性的农产品烘干需求；倾斜设置的两块导料板分别采用不同的表面处理工艺，下部接料导料板采用耐磨板材制作，可承受物料下落时的持续冲击，上部导流板采用光滑板材制作，减少物料挂壁残留，避免不同品类物料切换时出现混料问题；导料板上预留的观察与检修开口，可在设备运行过程中随时查看物料流动状态，出现卡料时可快速疏通，无需拆解整体机架。

设计过程中，首先根据烘干产线的额定处理量核算单批次进料的物料堆积重量，确定框架主体的型钢规格与连接节点强度，保障长期承受物料冲击与高温高湿环境下的结构稳定性，避免出现机架变形问题；其次根据常见待烘干坚果、谷物的安息角范围，确定导料板的倾角调节区间为35度至55度，既保证物料能够依靠自重顺畅下滑，又不会因为流速过快导致物料在下层网带分布不均；同时考虑到烘干室内长期处于60至85摄氏度的热风循环环境，所有结构件的连接位置均采用防松紧固件，避免温度循环变化导致紧固件松动脱落。

在安装边界方面，该机架整体宽度适配常规1.2米幅宽的烘干网带，整体安装高度可根据烘干室的内部净高调整支撑立柱的长度，机架底部预留与烘干室底部框架的固定安装孔位，侧边支撑构件可直接与烘干室侧壁的保温层内壁固定，无需额外搭建辅助支撑结构；导料板的出料端与下层网带的垂直间距控制在150毫米至200毫米区间，既避免物料下落时扬尘过大，又防止大粒径物料出现卡滞问题，整体结构安装完成后不会与烘干室内的热风管道、匀风板等其他构件产生干涉，可直接集成到现有连续式热风烘干产线中使用。
