流线型双环连接传动结构件

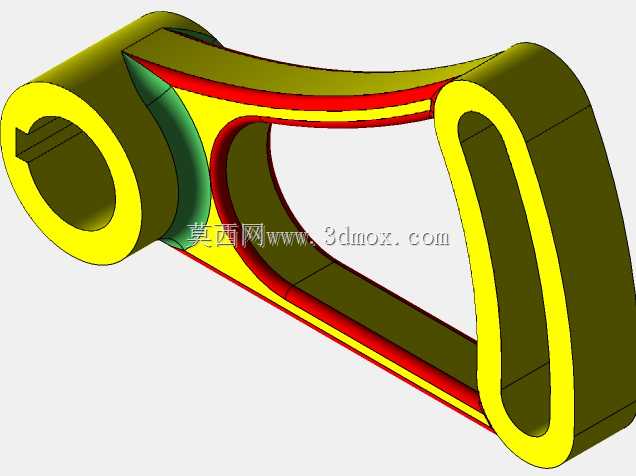

该结构件属于机械传动系统中的连接传力部件，主要应用于中小载荷的间歇传动、往复摆动机构场景中，常见于轻工自动化设备的连杆传动组、小型健身器材的阻力传递结构、特种非机动车的传动连接部位，可在两个存在相对摆角的轴系间传递扭矩与拉压力，补偿两端安装位置的小范围角度偏差，避免刚性连接带来的应力集中问题。从功能特性来看，该构件两端为同轴度经过优化的环形套筒结构，套筒内壁预留了标准轴件的安装配合面，可直接与对应直径的销轴、传动轴配合安装，无需额外加装转接衬套即可完成装配；中间连接段采用变截面流线型过渡设计，摒弃了传统连杆的直梁式结构，在保证整体结构强度的前提下大幅降低了构件自身重量，同时流线型的外轮廓可有效降低构件高速往复摆动时的空气阻力，减少运行过程中的紊流振动。在设计思路上，该结构件采用等强度设计逻辑，通过有限元受力分析对中间连接臂的壁厚做渐变处理：靠近两端套筒的位置壁厚更大，可承载轴孔配合处的集中应力，中间段根据受力弯矩分布逐步调整壁厚，同时在连接臂的内外侧做圆弧过渡处理，完全消除直角结构带来的应力断裂风险，构件表面的分层色彩标识对应不同的壁厚区域，可直观展示结构的受力分布设计。从安装边界来看，两端套筒的内孔为统一基准尺寸，两套筒的中心距为固定设计值，安装时需保证两端配合轴的轴线平行度偏差在允许范围内，构件整体外轮廓无突出的尖锐结构，安装后不会与周边相邻的运动部件发生运动干涉，中间镂空的结构既减轻了自重，也为日常运行中的灰尘、碎屑排出预留了空间，避免碎屑卡滞在连接部位影响传动精度。该构件整体采用一体化成型设计，无额外拼接焊缝，整体结构刚性均匀，可承受长期往复载荷下的疲劳冲击，适配多种需要柔性摆动连接的机械传动场景，在保证传力可靠性的同时兼顾了轻量化与运行平稳性的需求。
