双端铰接式连接支撑结构件

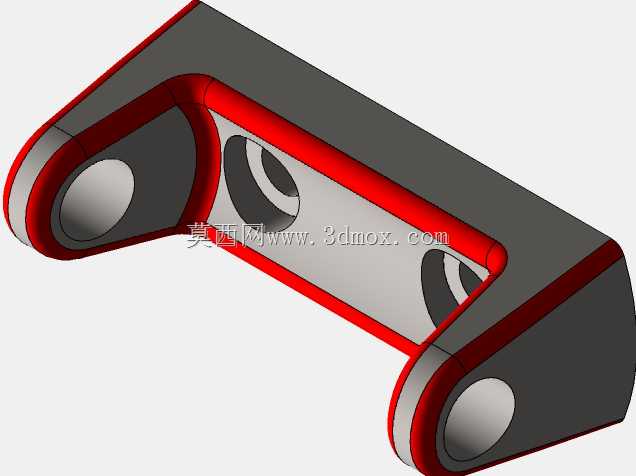

该结构件属于机械传动与支撑系统中的典型铰接连接部件，主要应用于需要实现相对转动、同时传递径向与轴向载荷的工业设备场景中，常见于工程机械的连杆机构、自动化生产线的摆臂连接单元、输送设备的活动支撑段以及专用作业设备的联动结构部位，核心作用是在两个具备相对摆动需求的构件之间建立稳定的连接关系，同时抵消运转过程中产生的侧向偏移应力，避免连接部位出现应力集中导致的结构失效。从功能特性来看，该部件采用对称式双端铰接孔设计，两端的同轴通孔用于穿装铰接销轴，可实现与两侧配套构件的转动配合，中间区域开设的减重孔在不降低整体结构强度的前提下有效减少了零件自重，降低设备运转过程中的惯性负载，外边缘采用大圆角过渡处理，能够分散载荷传递过程中的应力集中点，提升零件的抗疲劳寿命，主体的U型框架结构具备优秀的抗扭与抗弯性能，可承受多方向的复合载荷作用。在设计思路层面，该零件优先考虑了铰接运动的同轴度要求，两端铰接孔的轴线保持严格平行，确保销轴安装后转动顺畅无卡滞，不会出现偏磨现象；孔位周边做了局部加厚处理，因为铰接孔是整个零件的核心受力区域，加厚设计可以提升孔壁的承压能力，避免长期受销轴挤压出现变形；中间的镂空设计经过受力仿真验证，在去除冗余材料的同时，保留了主要的受力传力路径，让载荷能够沿着框架的主体结构均匀传递到两端铰接点，不会出现局部应力超限的问题。从安装边界来看，该零件的整体轮廓为对称长条形结构，两端铰接孔的中心距为核心安装尺寸，决定了配套连杆机构的运动行程范围，铰接孔的内径尺寸与标准销轴规格匹配，可直接选用通用标准紧固件完成装配，零件的整体厚度适配常规的铰接支座安装间隙，无需额外做适配加工即可投入装配使用，外轮廓的圆角设计也避免了安装过程中与周边构件发生运动干涉，在摆动行程范围内不会与相邻零件产生剐蹭。该零件的结构设计兼顾了力学性能与轻量化需求，适合在中低载荷的往复摆动机构中使用，能够有效简化连接部位的结构复杂度，提升整套机构的运行可靠性。
