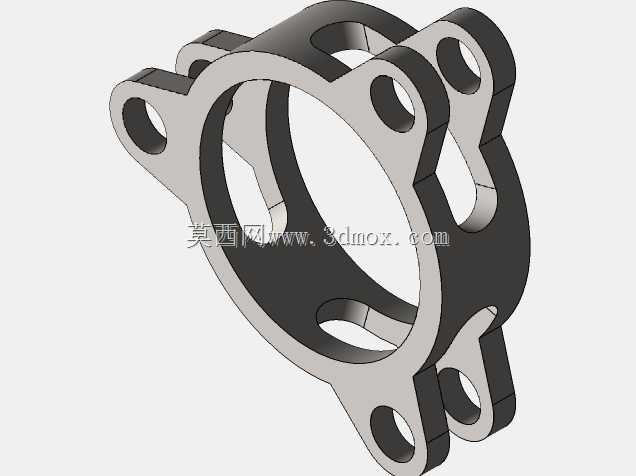

多耳式环形连接法兰安装基座结构

该环形连接构件主要应用于流体管路对接、动力传动组件衔接、小型机电设备端盖固定等场景，可在液压管路系统、气动设备回路、小型内燃机周边配套结构中承担对接定位与载荷传递作用，能够在两个对接部件之间形成稳定的刚性连接界面，避免管路或组件运行过程中出现错位、松脱、密封失效等问题。从实际用途来看，该构件既可以作为管路对接的中间法兰使用，也可作为设备端的安装固定座，为相邻对接部件提供精准的安装定位基准，同时分散连接部位的集中应力，提升整体连接结构的抗振性能与负载耐受能力。在功能特性上，该构件采用一体化环形主体设计，中心大尺寸通孔可满足流体介质穿过、轴类部件贯穿或者对接部件定位凸台嵌入的需求，环形主体周向均匀分布多组带通孔的连接耳，每个连接耳的通孔位置经过精准定位，可配合螺栓紧固件实现多点位均匀锁紧，相比传统单圈螺栓孔法兰，多耳式的布局能够在更小的整体外径下实现更多的锁紧点位，有效降低连接面的局部压强，提升密封连接的可靠性。设计思路上，该构件优先考虑安装适配性与结构强度的平衡，环形主体采用等厚度截面设计，既保证主体结构的抗扭、抗弯强度，又尽可能控制整体重量，减少材料占用；连接耳与环形主体采用圆弧过渡衔接，避免直角连接处出现应力集中问题，降低长期受载下的结构断裂风险；每个连接耳的通孔周边做了局部加厚处理，提升螺栓锁紧时的局部承压能力，避免锁紧力过大造成孔位周边变形。从外形尺寸与安装边界来看，该构件整体为扁平类环形结构，轴向厚度较小，可适配安装空间局促的紧凑布局场景，周向连接耳的外轮廓最大直径控制在合理范围，安装时无需过大的周边操作空间，中心通孔的内径尺寸匹配常规通径的管路或轴件规格，各连接耳的孔位间距遵循通用安装孔距标准，可直接适配同规格的标准对接部件，无需额外做孔位适配加工；安装时仅需将构件对齐对接部件的定位止口，在各连接耳孔位穿入对应规格的螺栓，按对角顺序逐步锁紧即可完成固定，安装操作便捷，后期维护拆卸也十分方便，能够有效降低现场装配与运维的操作难度。
