偏心异径导流变径接头结构设计

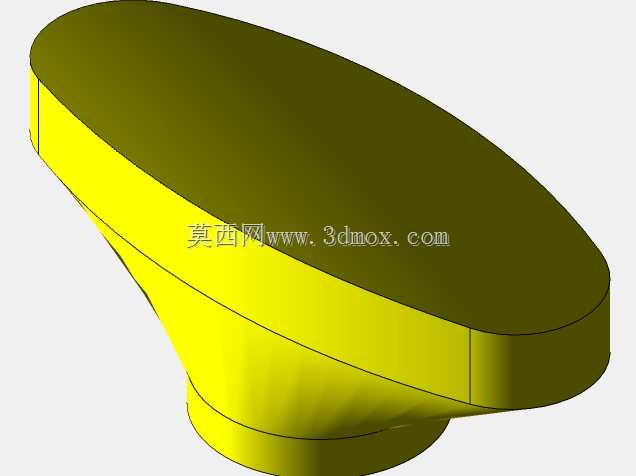

该变径接头主要应用于工业流体输送管路系统中，承担不同通径管路之间的平滑过渡连接功能，常见于通风除尘管路、物料气力输送管线、给排水变径段以及工业设备的进出口接驳位置，能够在管路通径发生变化时，最大程度降低流体流经变径位置时的局部阻力，减少紊流、涡流的产生，避免管路内出现物料沉积、流阻陡增的问题，尤其适配需要单侧对齐管壁的管路安装场景，相比同心异径接头，可有效避免变径位置形成气袋或者料堵，提升管路输送的稳定性。从功能特性来看，该接头采用上宽下窄的偏心结构设计，顶部为长圆形的大口径连接端，底部为圆形小口径连接端，流道内壁做了连续顺滑的弧面过渡，没有突兀的折角或者台阶，流体从大端进入后可以顺着渐变的内壁平滑导向小端出口，无论是输送气体、液体还是粉状、小颗粒状的固体物料，都能保持顺畅的流动状态，减少输送过程中的压力损失，降低输送系统的能耗。在设计思路上，该结构优先考虑了流场的平顺性，整体外形采用一体化的曲面成型结构，大端的长圆形截面可以适配扁形出风口或者椭圆形管路接口，小端的圆柱接口可以直接对接标准圆形管路，侧面的倾斜导流面按照流体流动的走向做了曲率优化，既保证了通径渐变的平缓度，也控制了接头自身的结构长度，不会占用过多的管路安装空间。在安装边界方面，底部小端设置了标准的圆柱对接段，可以直接套接或者通过法兰、卡箍与下游管路连接，顶部大端的连接面为平整的端面，可通过法兰压接、焊接或者抱箍固定的方式与上游设备出口、大口径管路完成连接，整体结构的壁厚均匀，既满足结构强度要求，也适配注塑、钣金焊接或者3D打印等多种加工成型方式，安装时仅需保证偏心侧的对齐方向匹配管路的走向要求，即可完成快速装配，不需要额外做流道修整，能够直接接入管路系统投入使用，适配多种工业输送场景的变径连接需求。
