弯臂式法兰安装铰接支座结构设计

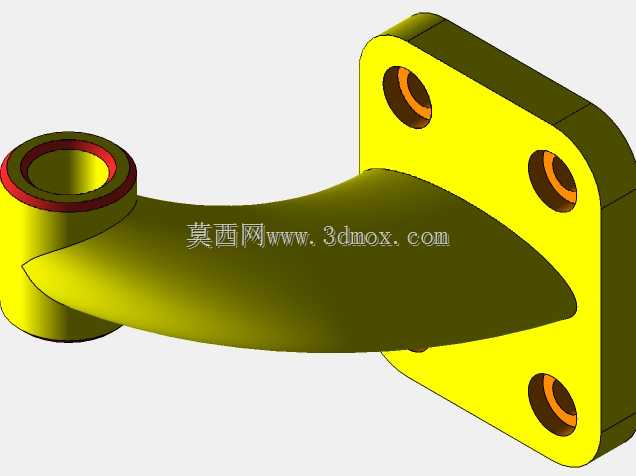

该弯臂式法兰安装铰接支座是工业传动与支撑系统中常用的连接构件，主要应用于轻工自动化生产线、小型物料输送设备、工装夹具定位机构以及民用五金联动结构中，作为转动副的承载基座实现两个部件之间的铰接联动，可绕铰接轴完成限定角度内的往复摆动，同时通过法兰端实现与设备机架的刚性固定，为铰接端提供稳定的支撑基准。从实际用途来看，该构件一端的带衬套铰接筒用于穿装铰接销轴，连接需要实现摆动动作的摆臂、连杆或者操作手柄，铰接筒内侧预留的衬套安装位可镶嵌铜质或者工程塑料耐磨衬套，降低销轴转动过程中的磨损，延长构件的使用寿命，铰接筒端部的环形凸台可对衬套起到轴向限位作用，避免衬套在往复转动过程中发生轴向窜动。另一端的方形法兰安装板设置有三个均匀分布的安装孔，可通过螺栓穿过安装孔将整个支座固定在设备的安装立面或者安装平板上，三个安装孔呈三角形分布，相比两孔安装具备更好的抗扭转性能，可承受铰接端传递过来的径向载荷与偏转载荷，避免支座在长期受载过程中出现松动偏移。从设计思路来看，该构件采用流线型弯臂过渡结构连接铰接筒与法兰安装板，摒弃了传统直角连接的生硬结构，通过平滑的曲面过渡实现力流的顺畅传递，有效降低直角连接处的应力集中系数，在承受冲击载荷或者交变载荷时，可避免应力集中导致的结构开裂，提升构件的疲劳强度。弯臂的截面采用渐变式设计，靠近法兰端的截面尺寸更大，向铰接端逐步平滑收窄，在保证整体结构强度的前提下尽可能减少材料用量，降低构件自身重量，实现轻量化设计。外形尺寸方面，铰接筒的轴向长度与内径尺寸适配常用直径的标准铰接销轴，法兰安装板的边长尺寸与安装孔孔距适配常规的设备安装基面预留孔位，安装时不需要额外对安装基面进行扩孔或者改孔，可直接适配现有安装场景。弯臂的弯曲弧度经过优化，在保证铰接端摆动空间的前提下尽可能压缩整体安装空间，避免与周边其他零部件发生运动干涉，安装后铰接端的转动中心与法兰安装面的距离经过精准计算，可保证联动部件的摆动行程符合设计预期，不会出现行程不足或者过位的问题。构件的整体外轮廓经过圆角处理，没有尖锐的棱角，可避免安装与调试过程中对操作人员造成划伤，同时也减少了应力集中的薄弱点，提升整体结构的可靠性。
