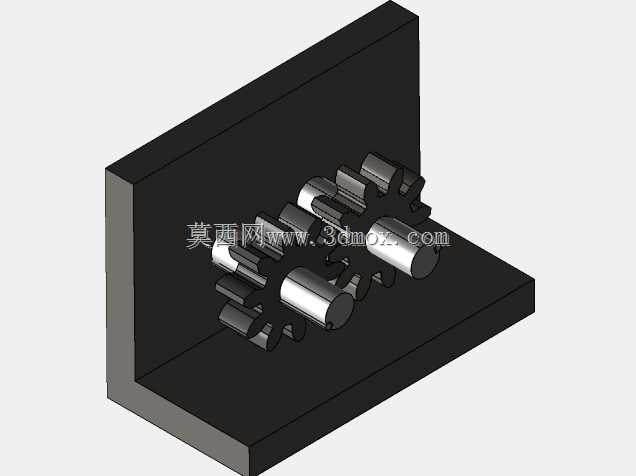

标准渐开线直齿圆柱齿轮传动结构

这款直齿轮传动结构是机械传动系统中应用最为广泛的基础动力传递部件，常见于各类中小型机械设备的动力传输链路中，覆盖轻工机械、农用设备、小型输送装置、普通机床进给机构等对传动精度要求适中、传动载荷平稳的应用场景，主要作用是在平行轴之间传递旋转动力与扭矩，通过固定的传动比实现输入轴到输出轴的转速调整与扭矩匹配，保障设备动力传输过程的稳定可靠。

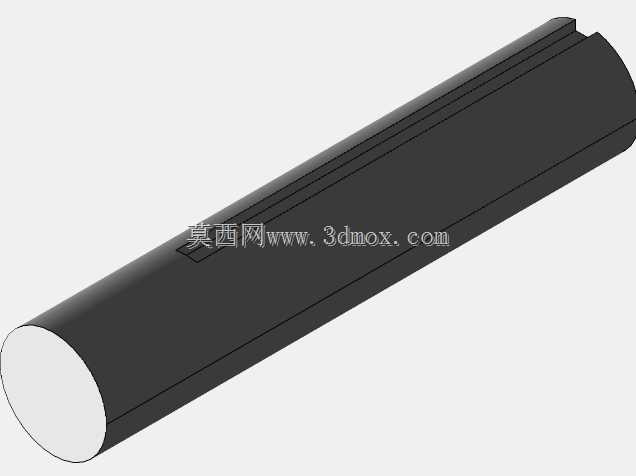

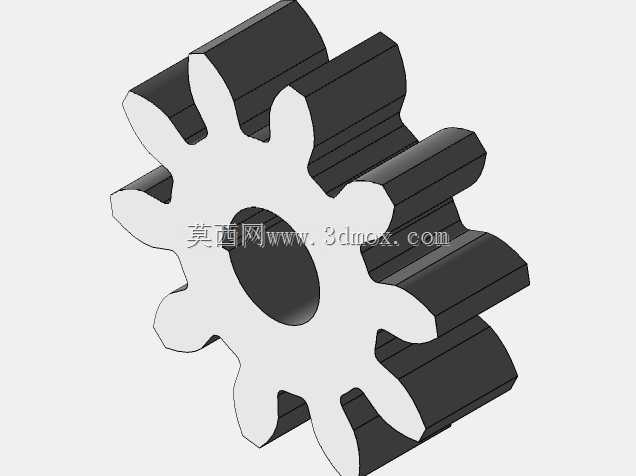

该款直齿轮采用标准渐开线齿形设计，齿廓曲线经过参数化校核，啮合过程中齿面接触均匀，传动瞬时传动比恒定，不会出现额外的轴向分力，对支撑轴承的轴向载荷要求更低，能够有效降低配套支撑部件的选型成本与结构复杂度。齿轮整体采用实心辐板式结构，中心设置同轴安装孔，可直接与传动轴通过键连接实现周向固定，安装时无需额外设计复杂的定位结构，装配流程简便，后期维护更换时的拆装难度低，适合批量应用在通用机械设备中。

从设计思路来看，这款齿轮优先兼顾了通用互换性与加工便利性，齿顶高、齿根高、齿距等参数均遵循通用标准模数系列设计，可与同模数的标准直齿轮直接配对啮合，无需定制特殊配对零件，大幅降低了设备的备件采购成本。齿根位置做了标准圆角过渡处理，能够有效分散齿根处的弯曲应力，避免长期交变载荷作用下出现齿根断裂的失效问题，齿面设计为平直结构，加工时可通过滚齿、插齿等常规机加工艺完成成型，无需特殊加工设备，生产制造成本更低，适合规模化量产。

在安装边界方面，该齿轮的轴向厚度与齿顶圆直径按照通用传动功率区间匹配设计，安装时需保证配对齿轮的中心距与设计值偏差控制在允许公差范围内，两轴的平行度需满足安装精度要求，避免出现偏载导致齿面局部磨损加剧的问题。齿轮的轴向尺寸紧凑，不会占用过多的传动箱内部空间，可适配空间较为局促的小型设备传动舱布局，中心安装孔的键槽尺寸遵循标准传动轴设计规范，可直接匹配常规规格的平键实现扭矩传递，无需额外加工定制连接结构。实际运行过程中，这款直齿轮传动结构的传动效率较高，正常润滑条件下传动效率可达98%以上，动力传输过程中的能量损耗小，适合连续长时间运行的工作工况，在额定载荷范围内运行时噪音低、振动小，能够为设备提供稳定的动力输出保障。
