垂直升降电梯轿厢框架结构设计

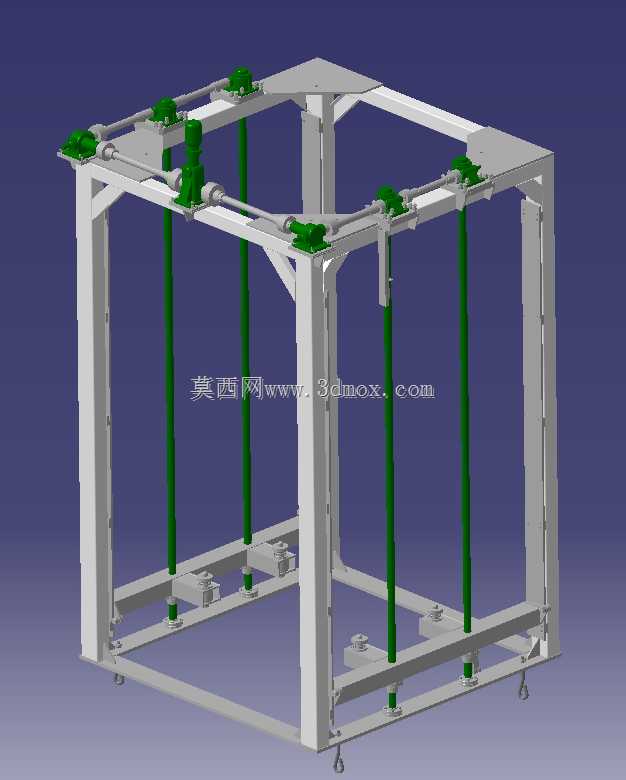

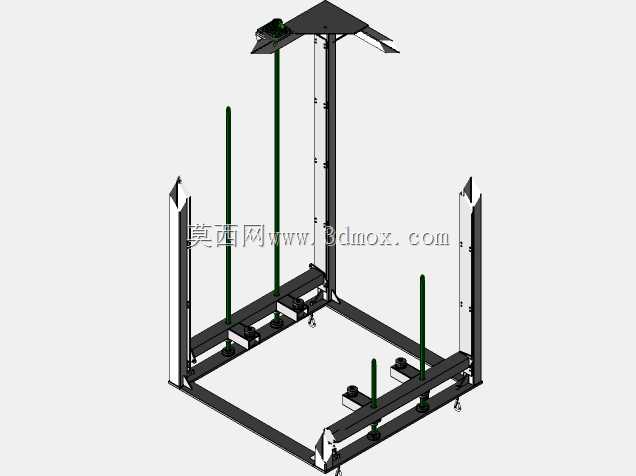

该结构为垂直运输场景下的电梯轿厢承载框架，主要应用于低层商用建筑、工业厂房内部的固定式升降输送场景，承担轿厢本体的承重支撑、导向限位以及配套部件安装载体的核心作用，是电梯整套升降系统中连接承载舱与驱动导向系统的核心结构件。框架整体采用方管型材拼焊成型的矩形底架作为承重基础，底架四周预留有均匀分布的安装孔位，既可以直接固定轿厢地板的承载板材，也能适配不同规格的轿厢围板安装需求，底架边角处设置的可调支撑脚，能够在安装阶段微调框架水平度，抵消井道安装基面的平面度误差，降低现场安装的调校难度。框架两侧设置的垂直导向立柱，采用加厚型型材加工，立柱表面预留的多组安装位可直接固定电梯导靴部件，导靴与井道内的固定导轨配合，能够约束框架在升降过程中的横向位移，避免运行过程中出现偏摆、卡顿的问题，保障升降过程的平稳性。框架顶部设置的顶架结构，预留了曳引绳连接位与安全钳安装空间，既能够传递曳引系统的提升拉力，也为安全制动部件提供可靠的安装支撑，顶架边角处的延伸檐边结构，可用于安装轿厢顶部的防护盖板与检修照明组件，为顶部检修作业提供安全的操作空间。框架上分布的多根垂直加强筋，沿着底架的受力方向均匀布置，能够在不额外增加过多结构重量的前提下，大幅提升框架整体的抗扭、抗弯性能，避免满载状态下框架出现形变，保障长期运行的结构可靠性。在安装边界上，该框架的外轮廓尺寸严格匹配常规小型电梯的井道预留间隙，框架与井道壁之间预留的安全间隙能够满足运行过程中的避让需求，不会与井道内的布线、层门部件发生干涉，框架上的所有安装孔位均采用标准化间距设计，能够适配市面上多数通用规格的电梯配套部件，无需额外进行二次打孔加工，可有效缩短现场安装的施工周期。
