拉杆式双作用标准气缸结构设计

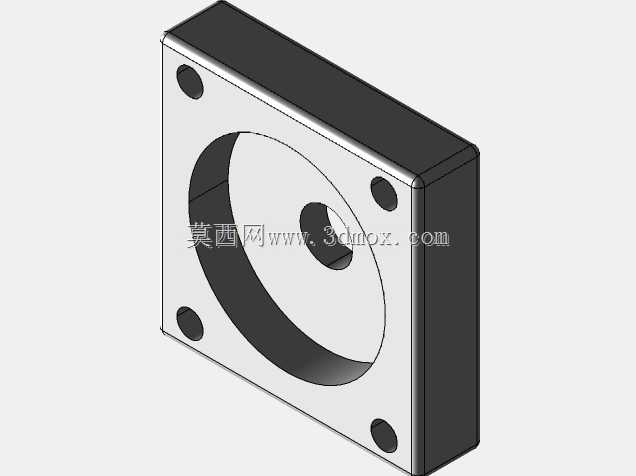

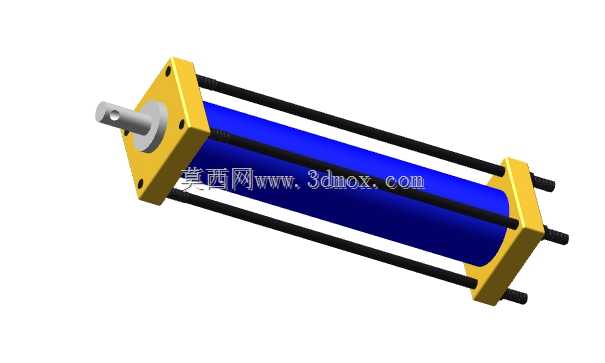

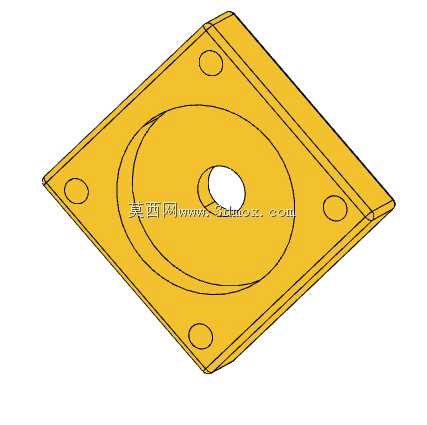

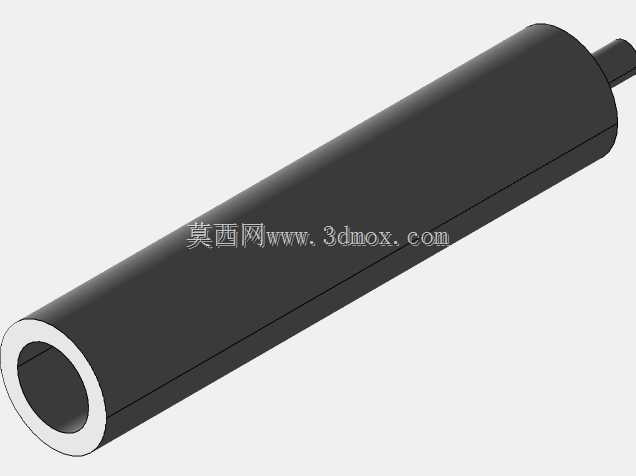

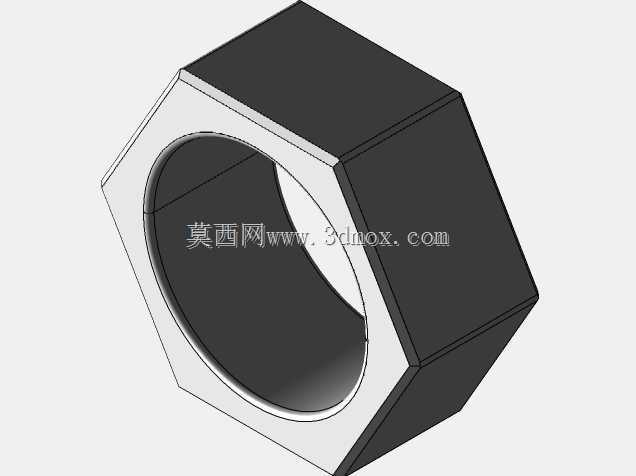

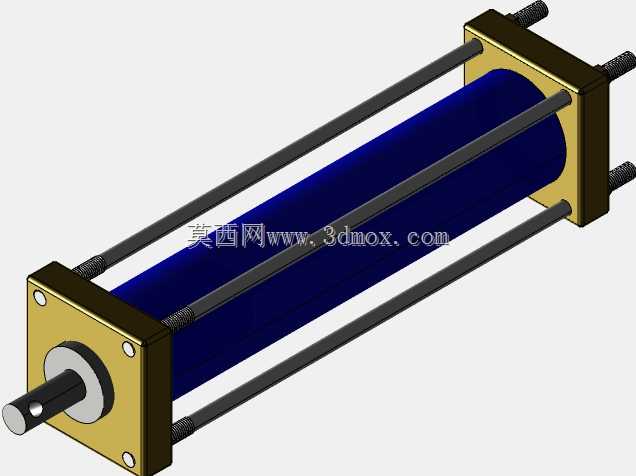

这款拉杆式气缸是气动系统中最常用的直线执行元件，广泛应用在自动化生产线的工件推送、工位移位、夹具夹紧、物料分拣等场景，在轻工包装、电子装配、机床上下料、汽车零部件加工等领域的气动回路中承担动力输出角色，能够将压缩空气的压力能转换为平稳的直线往复机械能，相比液压执行元件具备响应速度快、介质清洁无泄漏、维护成本低的优势，适合洁净度要求较高的生产场景。该气缸采用经典的拉杆式结构设计，两端端盖通过四根对称布置的长拉杆配合锁紧螺母实现紧固，既保证了缸筒受压后的结构密封性，也方便后期拆解维护更换密封件；缸筒采用硬质氧化铝合金材质，内壁做高精度珩磨处理，表面粗糙度控制在合理区间，有效降低活塞运动时的摩擦阻力，减少密封圈磨损，延长元件使用寿命。前端盖集成了活塞杆导向套与防尘密封结构，导向套采用耐磨铜基合金材质，能够承受活塞杆运动时的径向偏载，避免活塞杆出现卡滞、刮蹭缸筒内壁的问题，防尘圈可以阻挡生产环境中的粉尘、切削碎屑进入缸体内部，保护内部密封件与活塞结构。活塞采用双向密封结构设计，搭配耐磨导向环，保证活塞两侧腔室的气密性，可实现双作用驱动，即通过两个气口分别进气控制活塞杆的伸出与缩回动作，输出推力与拉力稳定，运动过程无爬行现象。从安装边界来看，该气缸采用前法兰式安装结构，前端方形法兰上预留四个对称的安装通孔，可直接通过螺栓固定在设备安装面板上，安装定位精度高，承受轴向反作用力的能力强；活塞杆端部加工有标准外螺纹与横向销孔，可搭配不同类型的连接附件适配不同的负载连接需求，比如Y型接头、I型接头、浮动接头等，能够补偿安装时的微小同轴度误差，避免活塞杆承受额外的径向力。设计过程中充分考虑了气动元件的通用互换性，整体结构尺寸符合主流气动元件的安装规范，可直接替换同规格的标准气缸，无需对设备安装位做额外改造；缸体两端设置有可调缓冲结构，在活塞运动到行程末端时，通过缓冲柱塞封闭主排气通道，让残留空气通过细小的节流缝隙缓慢排出，从而降低活塞撞击端盖的冲击力，减少设备运行时的噪音与振动，提升高速往复运动场景下的运行稳定性。
