跑车排水系统用环形密封连接法兰结构

该环形法兰件主要应用于高性能跑车的车身排水管路系统中，承担落水管路对接、密封防漏、结构定位的核心作用，是跑车车身排水系统中保障管路连接可靠性的关键零部件。在高性能跑车的日常使用场景中，车辆行驶过程中会面临雨天路面积水侵袭、洗车高压水流冲刷、高速行驶时气流裹挟的水汽侵入等情况，落水管作为将前围、风挡下方、车门腔体等部位积存的雨水、积水快速导出车外的核心通路，其连接部位的密封可靠性直接影响车内防水表现，一旦连接部位出现错位、密封失效，积水渗入车内会腐蚀内饰、车载电子元件，甚至影响车辆电控系统的正常运行，因此该法兰件的设计精度与结构合理性直接关系到整车排水系统的稳定性。

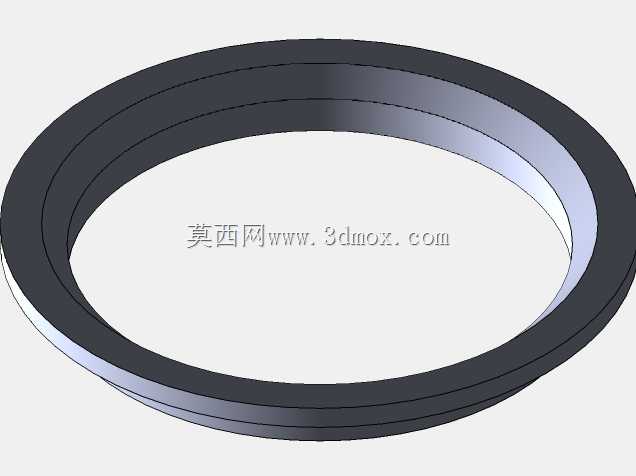

从产品功能特性来看，该法兰采用双层环形凸台的结构设计，内侧环形凸台用于嵌入落水管的管口内壁，实现管路的径向定位，避免管路在车辆行驶振动过程中出现径向偏移松脱；外侧环形凸台则压合在落水管的管口端面，配合密封胶圈可以实现端面的静密封，阻断积水从连接缝隙渗出的路径；两层凸台之间的环形凹槽用于嵌装橡胶密封垫圈，在装配后通过紧固件的压紧力让密封垫圈产生均匀的弹性形变，填充连接面之间的微观间隙，即使在车辆高速行驶产生持续振动、环境温度出现宽幅变化导致管路材质轻微热胀冷缩的情况下，依然能够保持稳定的密封性能。

在设计思路层面，该法兰充分考虑了跑车底盘、车身腔体内部的紧凑安装空间，整体采用扁平环形结构，轴向厚度控制在极小范围内，不会过多占用车身内部的布置空间，适配跑车轻量化、空间利用率高的设计需求；法兰整体采用等壁厚设计，在保证结构强度的前提下尽可能降低零件自重，契合高性能跑车的轻量化设计方向；环形结构的内外径尺寸经过精准匹配，既能够适配对应规格落水管的通径要求，保证排水流量不受连接部位的影响，避免出现通径缩窄导致排水不畅、积水积存的问题，又能够控制法兰的外轮廓尺寸，适配车身安装位的预留边界，安装时无需对周边的车身钣金、其他管路部件进行额外调整，即可实现精准对位装配。

从安装边界来看，该法兰的安装位位于车身落水管的分段对接处，装配时仅需将两端落水管分别对位法兰两侧的定位凸台，卡入嵌装在凹槽内的密封胶圈后，通过周向均匀分布的紧固点实现压合固定即可，装配流程简单，连接后具备良好的抗振性能，能够承受车辆行驶过程中加减速、过弯、颠簸路面带来的多方向振动载荷，不会出现连接松动、密封失效的问题，长期使用过程中无需频繁维护，能够在整车全生命周期内保持稳定的连接与密封性能。
