气动管路调压过滤阀结构设计

该款阀件主要应用于工业气动控制系统的气源处理环节，覆盖自动化生产线、气动工装夹具、气动动力工具、车间集中供气系统等多类场景，是压缩空气输送链路中不可或缺的气源处理单元，承担着气路压力调节、流体杂质过滤的核心作用，能够为后端气动执行元件提供压力稳定、洁净度达标的压缩空气，避免管路中的铁锈、冷凝水杂质、密封碎屑进入气缸、气动马达等精密元件，大幅降低气动设备的故障概率，延长整套气动系统的服役周期。

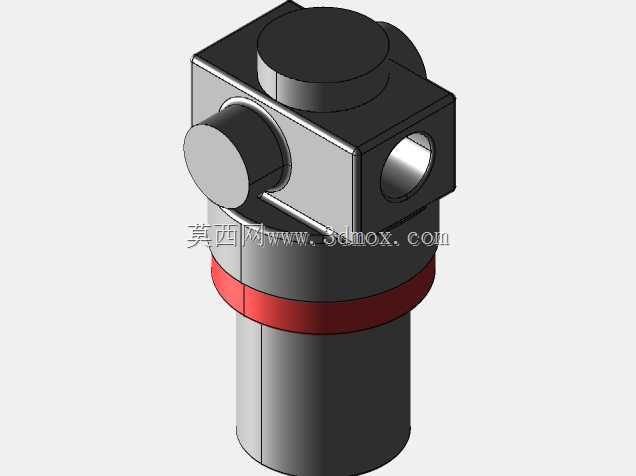

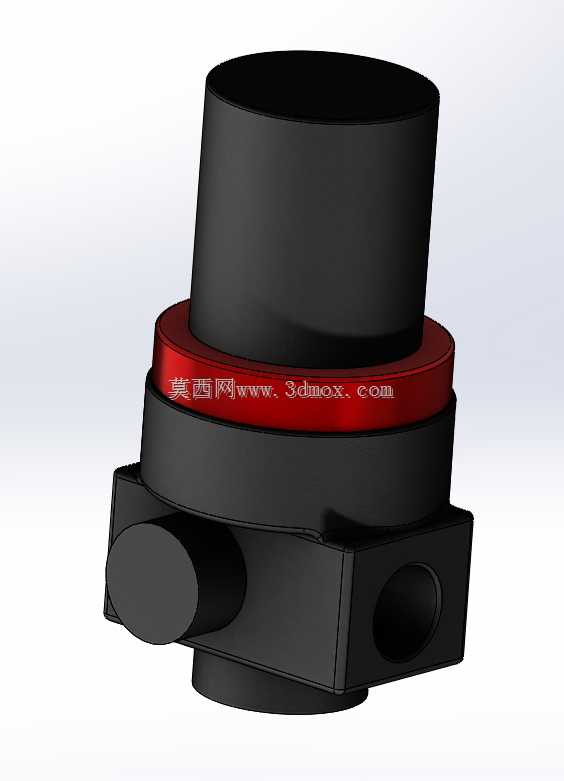

从功能特性来看，该阀件集成了压力调节与杂质过滤两大核心功能，顶部圆柱腔体为压力调节腔，内置调压弹簧与膜片组件，侧方伸出的旋钮结构用于手动调整输出压力阈值，可根据后端设备的用气需求灵活设定输出气压，适配不同工作压力等级的气动元件使用；下部方体结构为过滤腔体，内置过滤滤芯，可截留压缩空气中携带的固态杂质与液态冷凝水，方体侧面开设的接口为排污口，可定期排出过滤沉积的污物，避免滤芯堵塞影响气路通流效率。

设计过程中优先考虑了现场安装的兼容性与操作便捷性，整体采用上下同轴的主体结构，上部圆柱形调压腔与下部方体过滤腔通过红色密封环带实现静密封，杜绝高压气体泄漏风险；主体上下两端预留标准管路对接接口，可直接与同管径的气动软管、硬管实现快速对接，方体两侧的平面结构可适配支架安装、面板嵌入安装、管路直接串接等多种安装方式，无需额外定制转接配件。外形尺寸方面，整体径向最大尺寸不超过常规同通径阀件的安装边界，侧方调节旋钮的伸出长度经过优化，既保证手动旋转操作时的力矩足够，又不会占用过多相邻管路的安装空间，在密集排布的气路安装场景中也能顺利完成部署与调试。结构设计上充分考虑了日常维护的便利性，上部调压腔与下部过滤腔采用可拆分的连接结构，无需将整个阀件从管路拆下即可完成滤芯更换、调压组件检修的操作，大幅降低现场运维的工作量，适配工业车间长时间连续供气的使用需求。
