同轴阶梯轴类带倒角机械零件结构设计

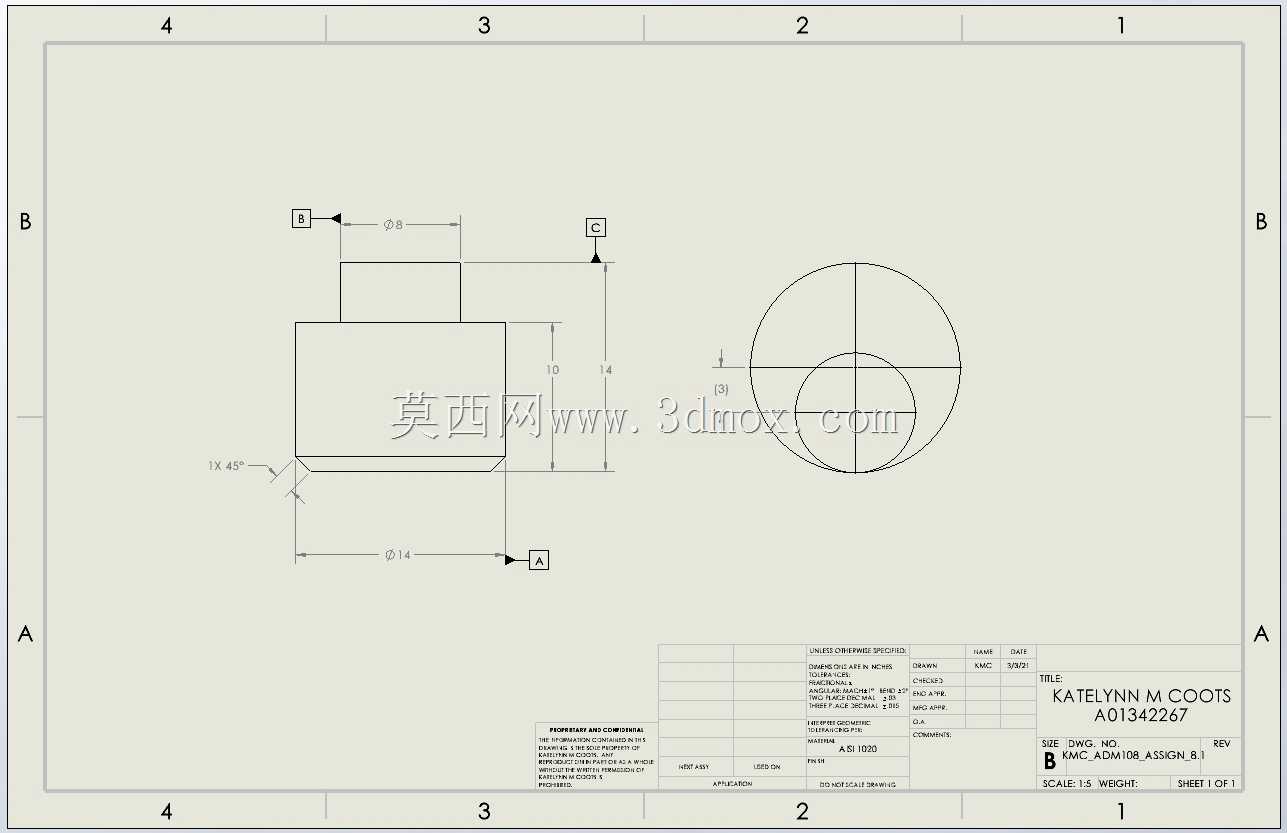

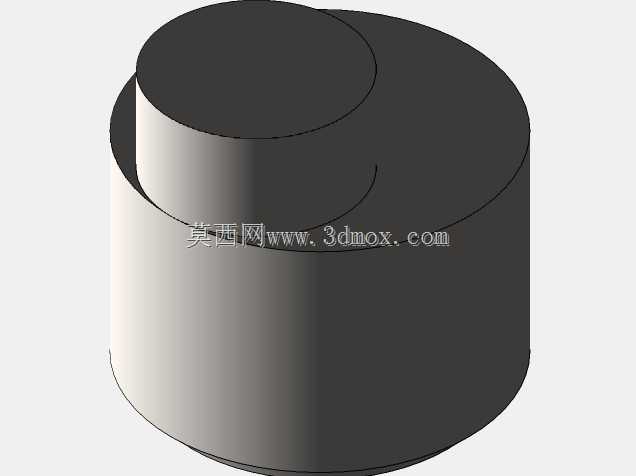

该零件属于典型的回转类同轴阶梯构件，主要应用于中小载荷的传动定位场景，常见于小型机电设备的动力传递链路、工装夹具的定位支撑单元以及轻工机械的连接配合部位，可实现轴向上的零件限位、周向的扭矩传递以及相邻部件的同轴定位功能，在小型输送设备、桌面级加工工装、民用机电产品的传动结构中有着广泛的适配空间。从功能特性来看，该零件采用双段同轴圆柱的主体结构，大直径段作为主要的承载基体，可配套安装轴承、传动轮或者定位套类部件，提供足够的支撑接触面积，保障配合部件的安装稳定性；小直径段作为伸出定位端，可插入对应配合件的安装孔内，实现径向的精准定位，避免装配过程中出现同轴度偏差。零件底部设计有15度倒角结构，一方面能够在装配过程中起到导向作用，降低轴孔配合时的对位难度，减少装配过程中零件边缘的磕碰损伤，另一方面可以去除机加工过程中产生的锐边毛刺，提升零件装配操作的安全性，同时也能在一定程度上缓解轴肩位置的应力集中问题，提升零件的抗疲劳性能。从设计思路来看，该零件采用全对称回转体结构，整体以中心轴线为设计基准，两个圆柱段的同轴度作为核心形位公差进行管控，确保零件高速转动时不会出现偏心抖动的问题；轴肩位置采用直肩过渡设计，能够为配合安装的零件提供精准的轴向定位面，保障装配后各部件的轴向位置精度，避免运转过程中出现轴向窜动。从尺寸与安装边界来看，该零件大直径段直径为14单位长度，整体轴向总长度为14单位长度，小直径段轴向长度为6单位长度，整体结构紧凑，占用安装空间较小，适配安装空间局促的小型机械结构；零件径向最大轮廓即为大直径段的圆柱面，安装时仅需预留对应直径的装配通孔或者轴承安装位即可完成固定，轴向方向仅需预留对应总长度的安装空间，无需额外的避让结构，适配性较强。该零件结构简单，加工工艺性良好，可采用常规车削工艺一次装夹完成全部外圆、端面以及倒角的加工，能够有效保障各段的同轴度精度，加工成本较低，适合批量生产应用，在常规载荷工况下能够长期稳定运行，不易出现结构失效问题。
