机床用可调式定位压块结构设计

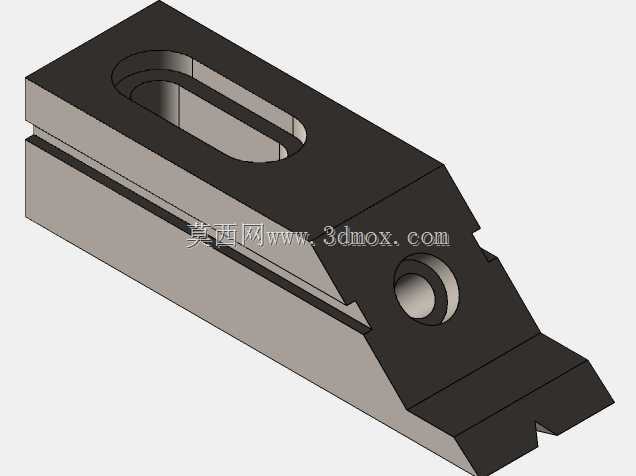

这款可调式定位压块是机床加工工装系统里的核心压紧定位部件，主要应用在普通铣床、数控加工中心、磨床等设备的工件装夹环节，也可适配工装夹具平台、组合夹具系统的辅助定位场景，用来在工件切削、磨削加工过程中提供稳定的压紧力与侧向定位约束，避免工件受切削力作用产生位移、翘曲，保障加工尺寸精度与形位公差符合工艺要求。从实际使用场景来看，这类压块常搭配T型槽工作台、平口钳、专用工装底座使用，可适配不同厚度、不同外形的金属或非金属工件装夹，尤其适合小批量多品种的加工场景，无需针对每类工件定制专用夹具，能够大幅缩短工装准备周期，提升机床稼动率。从功能特性上看，该压块采用分体叠层结构设计，上下两层块体通过斜面配合实现高度微调，上层块体开设的长圆形腰型孔为安装调节预留了充足的行程空间，可根据工件的装夹位置灵活调整压块的固定点位，前端的V型卡口结构既可以压紧工件的平面边缘，也能适配轴类、带棱边工件的定位压紧，侧面开设的横向通孔可配合锁紧顶丝，在压块调整到合适位置后实现上下层的相对锁止，避免加工过程中受振动影响出现压块滑移、压紧力衰减的问题。在设计思路上，这款压块充分考虑了机床加工的实际工况：整体采用高强度合金钢的材质适配方向，结构上规避了应力集中的直角锐边，所有受力接触面都做了贴合度优化，腰型孔的长度经过反复校核，既保证足够的调节范围，又不会削弱压块本体的结构强度，前端压头的角度设计兼顾了压紧力的垂直分力与水平分力配比，既能够向下压紧工件，又能产生侧向的抵紧力，防止工件在水平切削力作用下发生窜动。从安装边界来看，该压块的整体外形为长条楔形结构，安装时仅需通过腰型孔穿入T型螺栓与工作台T型槽连接，无需额外的复杂安装结构，压块的总厚度、长度尺寸适配常规机床工作台的T型槽间距，上下层的调节行程可覆盖0到10毫米的高度差调整范围，能够适配不同高度的工件装夹需求，压块前端的压接面宽度经过优化，既不会因为接触面积过小压伤工件表面，也不会因为接触面积过大干涉刀具的加工路径，在实际使用中可根据加工需求搭配不同长度的T型螺栓，适配从薄板到厚型坯料的各类工件装夹作业，是机械加工车间工装配置里通用性极强的基础压紧配件。
