肥皂盒注塑成型模具三维结构设计

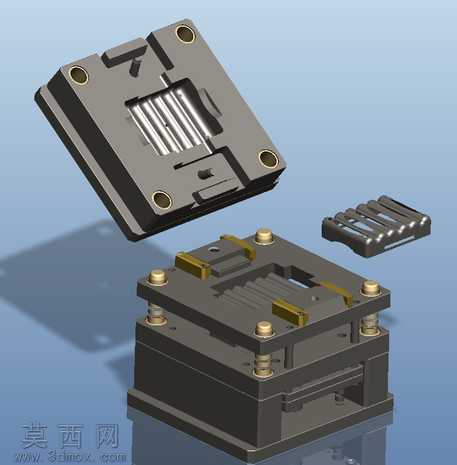

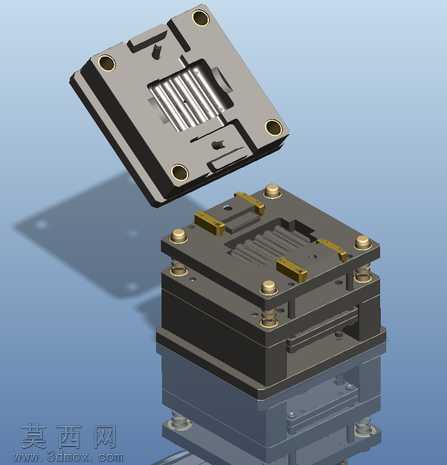

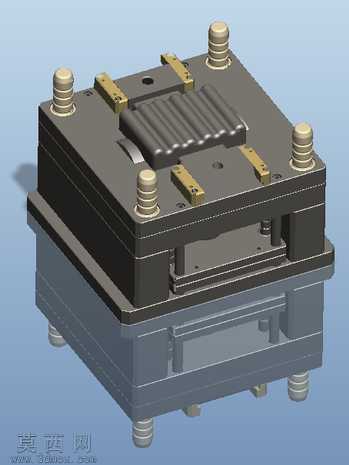

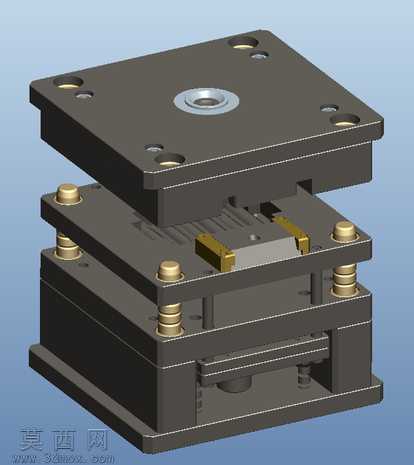

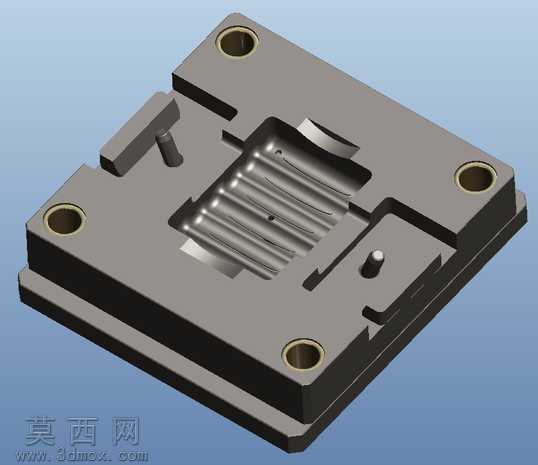

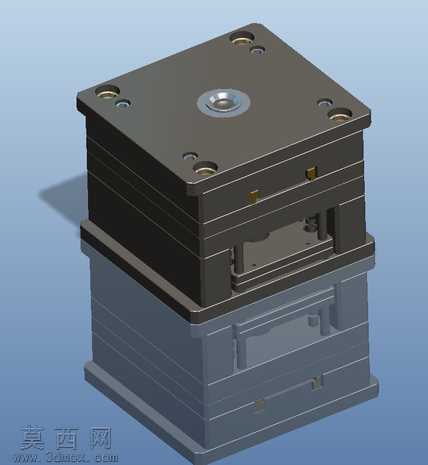

本作品为肥皂盒产品的注塑成型模具三维设计模型，整体采用标准两板模结构搭建，建模过程中严格遵循注塑模具设计规范，对模具各组成部件进行了1:1比例的参数化建模，完整还原了模具从定模到动模的全部装配关系。模型中定模部分包含定模板、定模座板、型腔镶件，型腔部分精准复刻肥皂盒产品的外表面轮廓，曲面过渡顺滑无棱角，保证注塑成型后产品外表面的光洁度要求；动模部分包含动模板、动模座板、型芯镶件、顶出机构、导向定位部件、复位弹簧组件，型芯部分对应肥皂盒的内部腔体结构，针对肥皂盒侧边的卡扣结构设计了对应的侧向抽芯滑块机构，避免产品脱模时出现结构卡滞、拉伤的问题。建模过程中对各零件的装配公差进行了合理预留，导柱导套组件采用同轴对齐约束，保证模具合模时的定位精度，顶杆排布对应产品内部的受力均匀位置，避免顶出时产品出现顶白、变形缺陷。材质渲染方面，模架部分采用模具钢的哑光金属质感表现，导柱、弹簧、紧固螺丝等标准件采用对应的金属材质区分，滑块、压条等活动部件做了色彩区分便于识别结构，整体渲染效果清晰展现模具的分层装配关系，能够直观看到合模状态下型腔与型芯的贴合状态，以及开模后各机构的动作逻辑。设计思路围绕肥皂盒产品的量产成型需求展开，充分考虑注塑过程中的浇口位置设置、排气槽排布、冷却水路走向，在保证产品成型质量的前提下尽可能简化模具结构，降低模具加工与后期维护成本，整套模型结构完整，各部件无干涉，可用于模具结构教学、注塑工艺分析以及同类产品模具设计的参考使用。
