共轴双旋翼遥控直升机结构设计

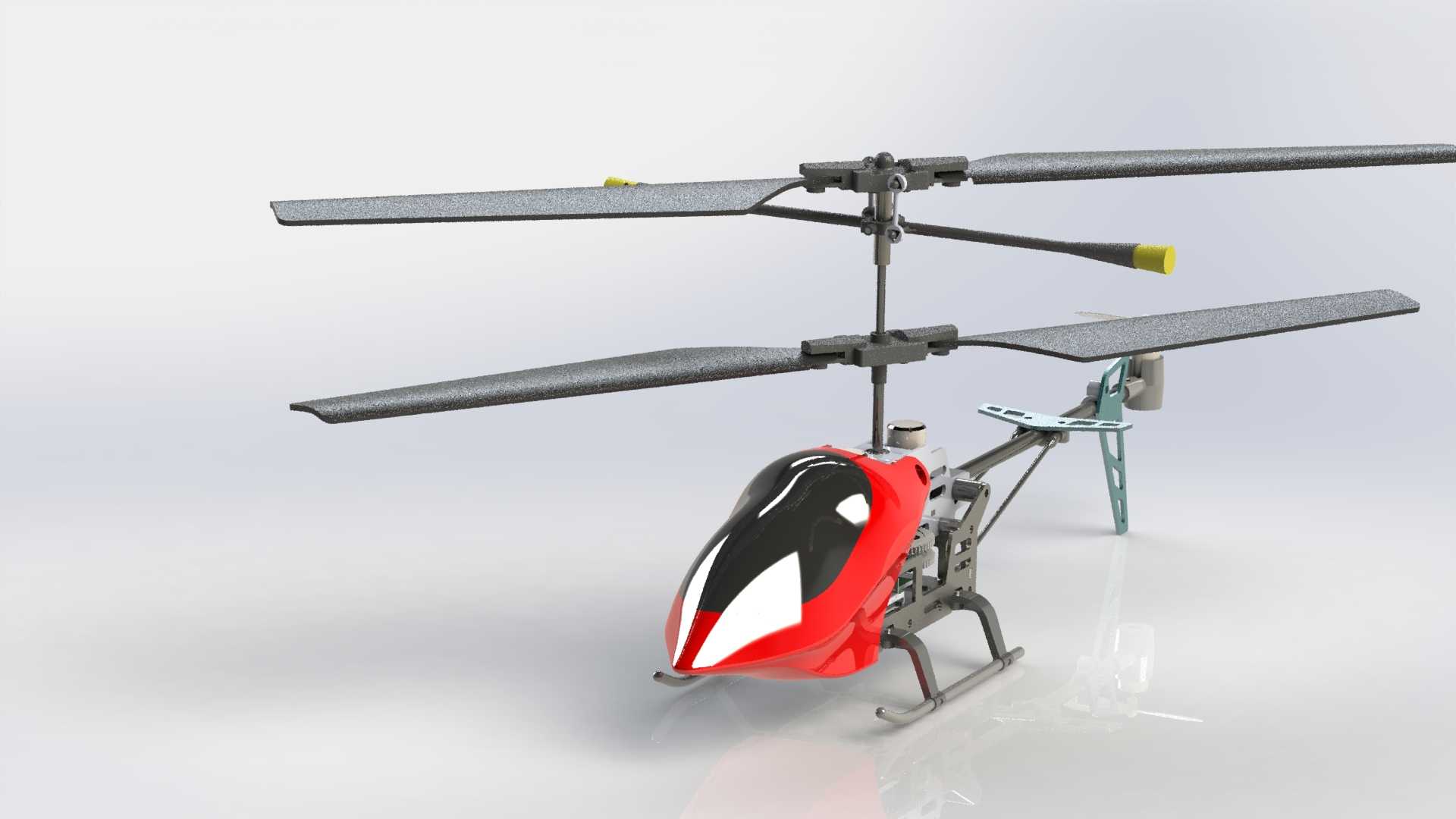

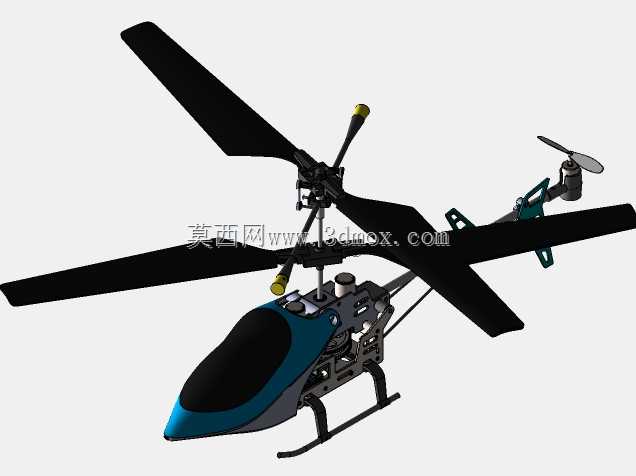

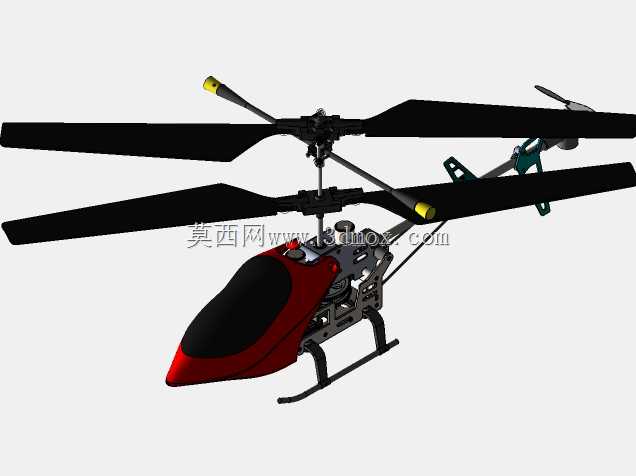

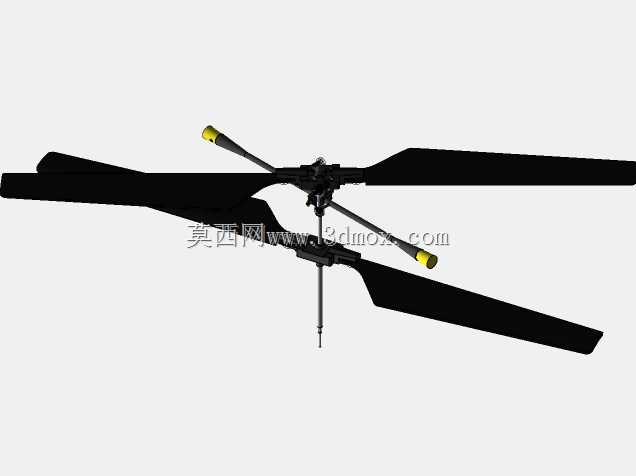

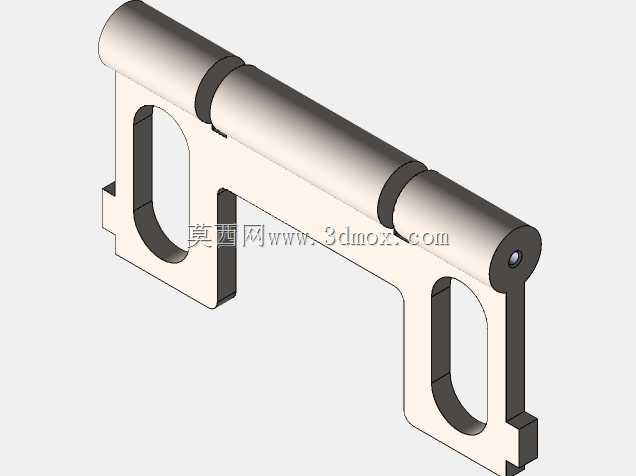

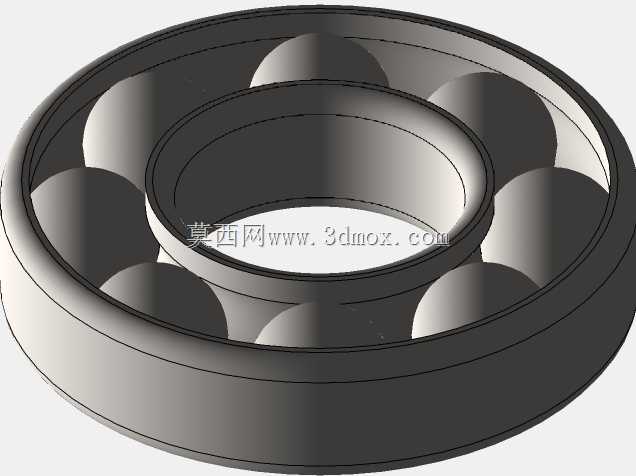

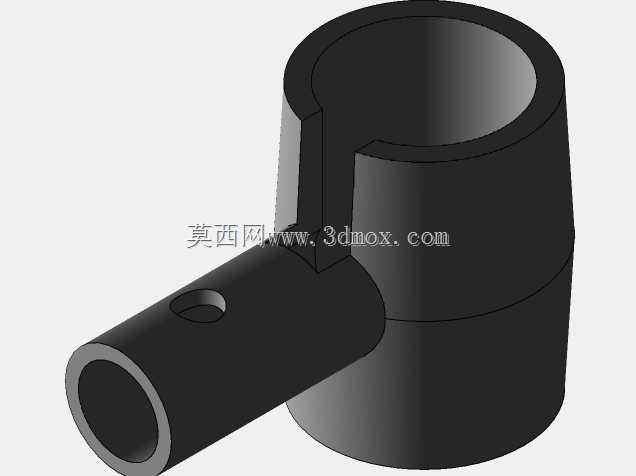

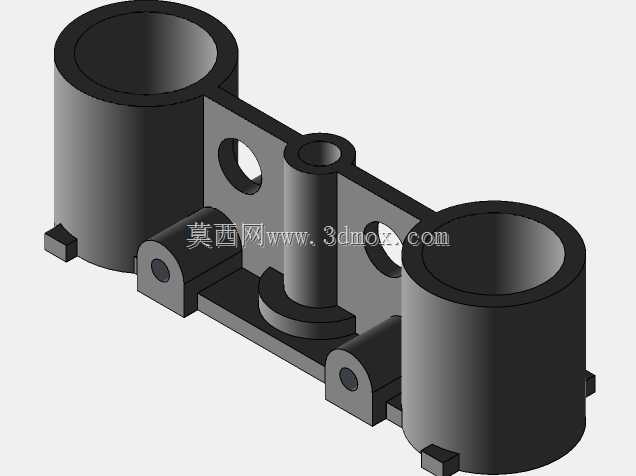

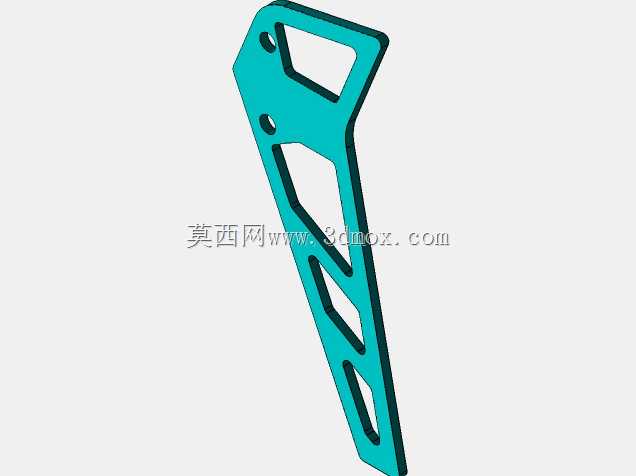

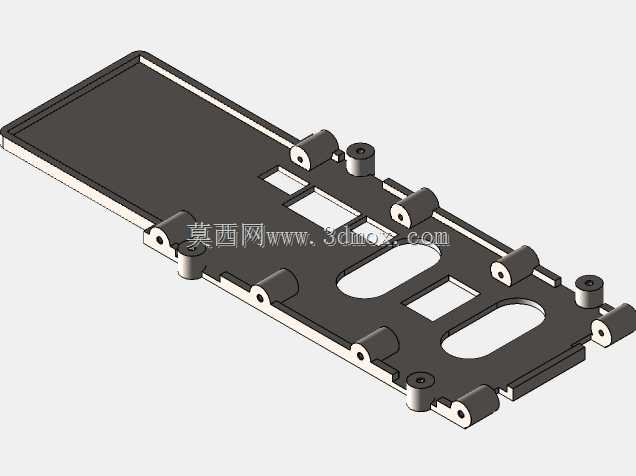

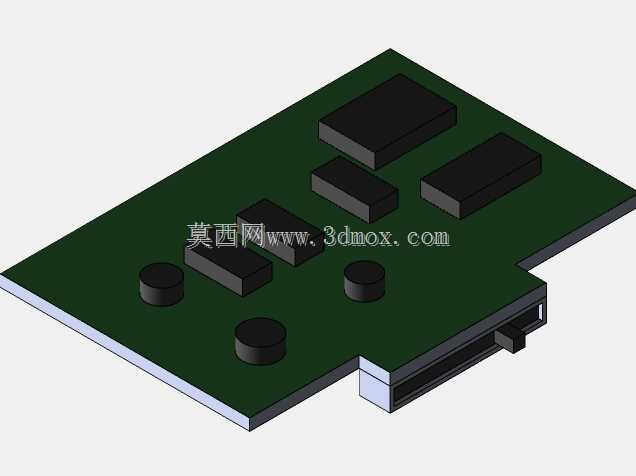

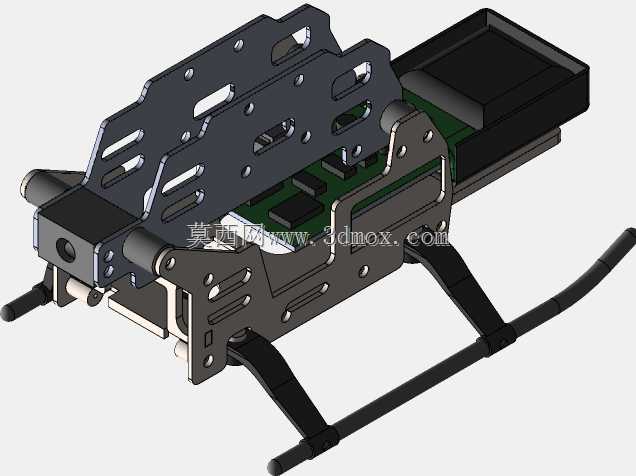

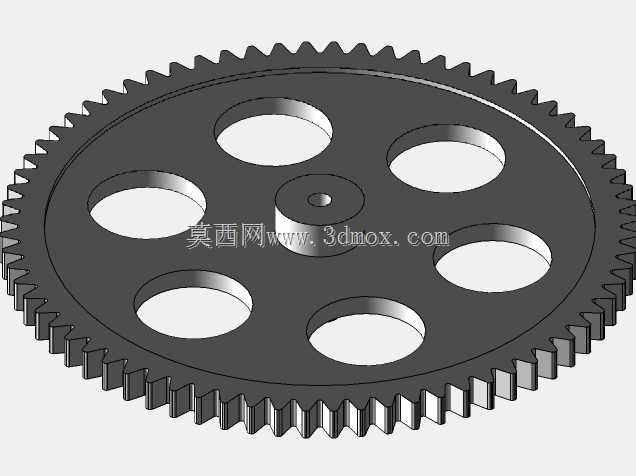

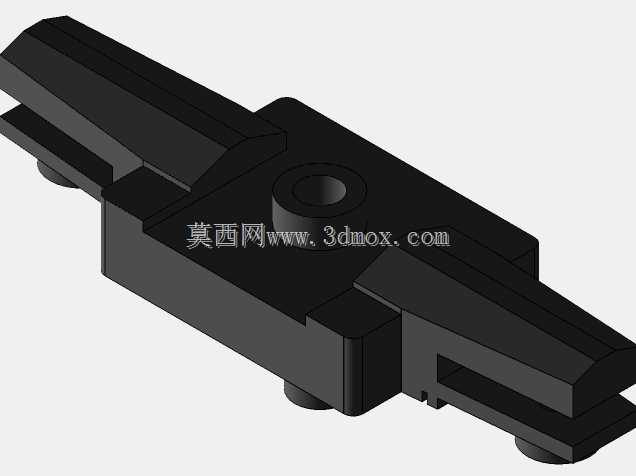

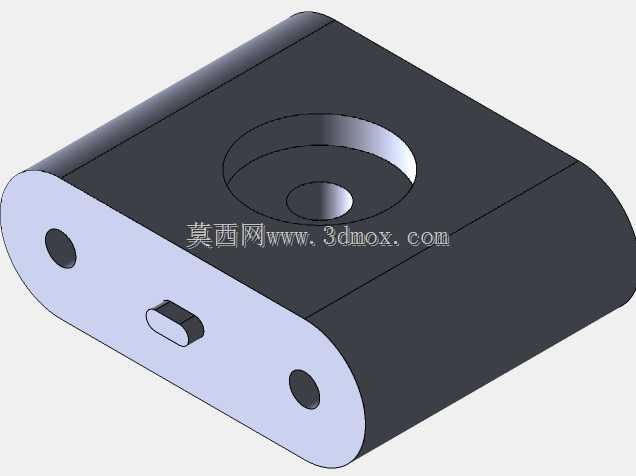

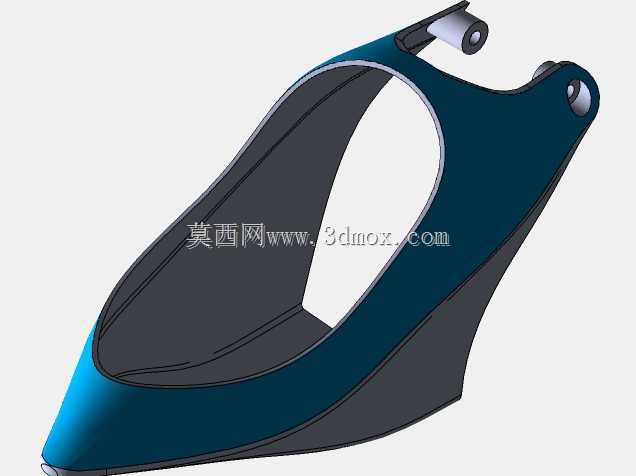

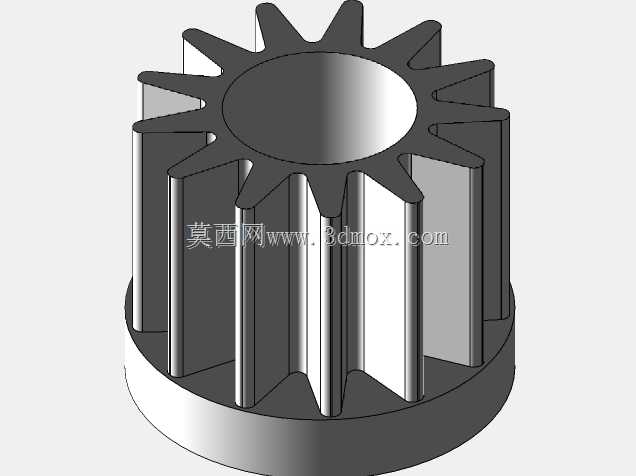

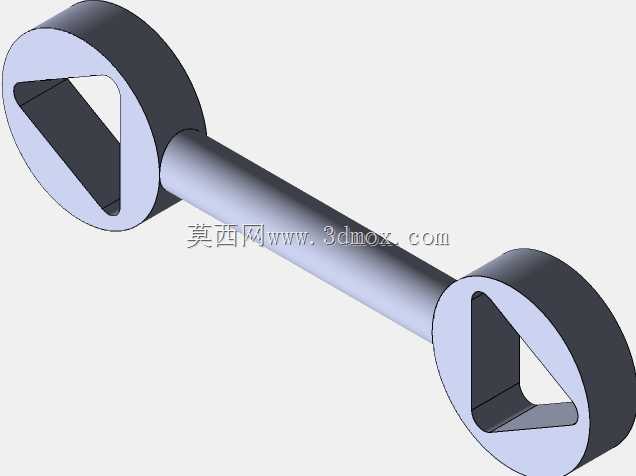

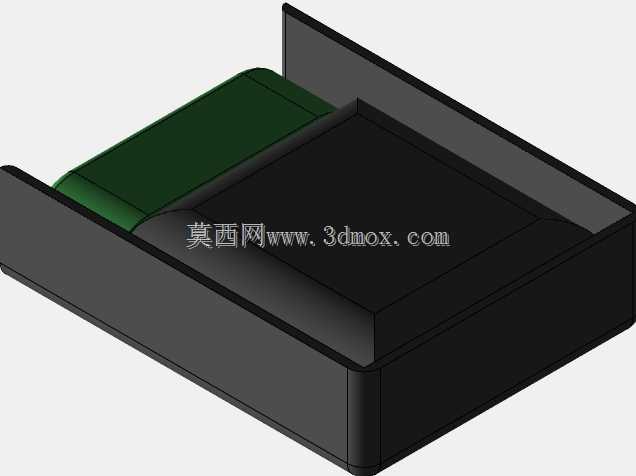

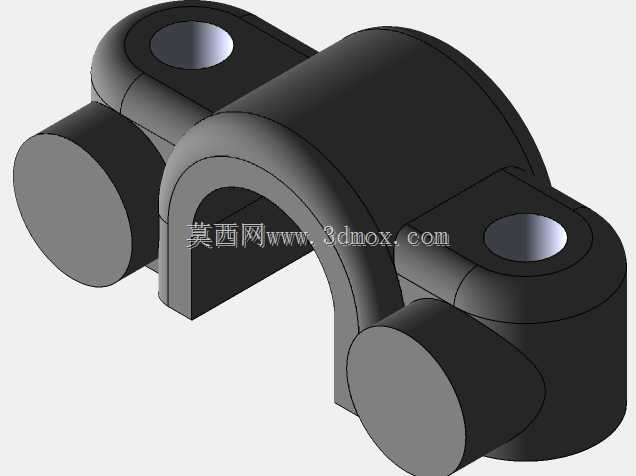

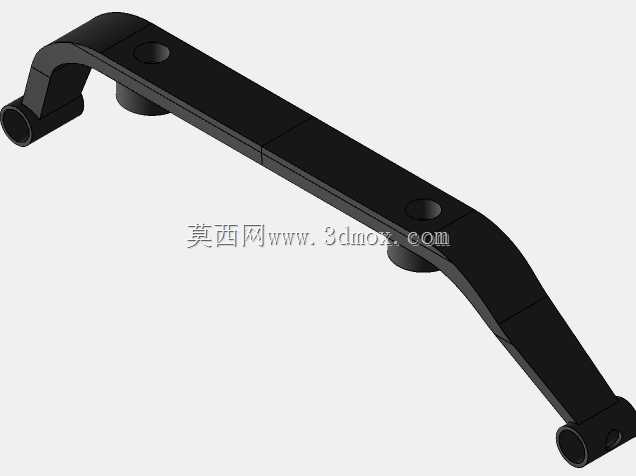

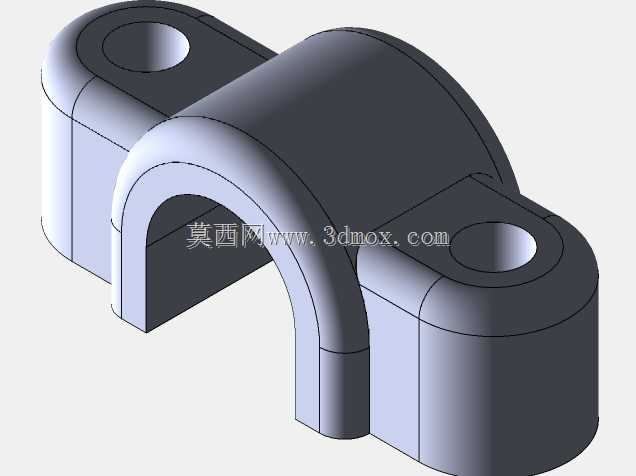

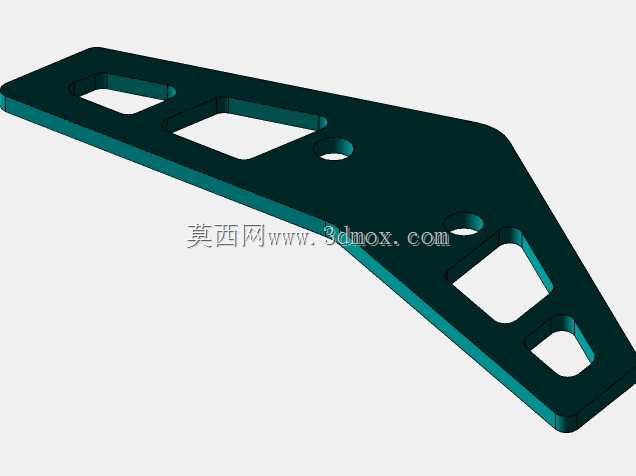

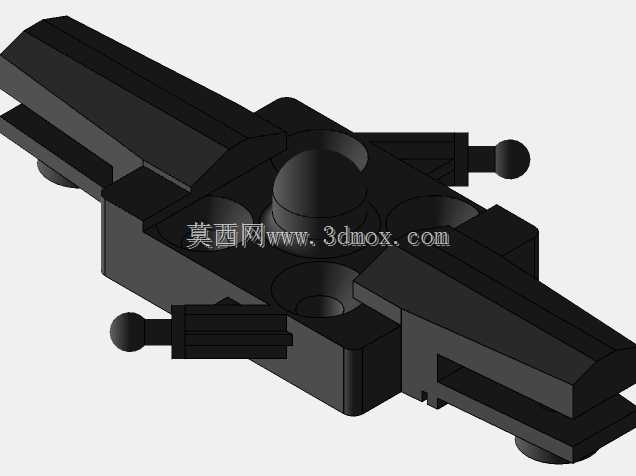

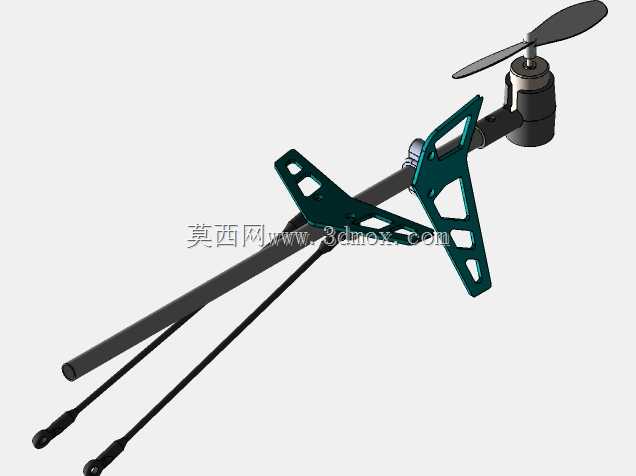

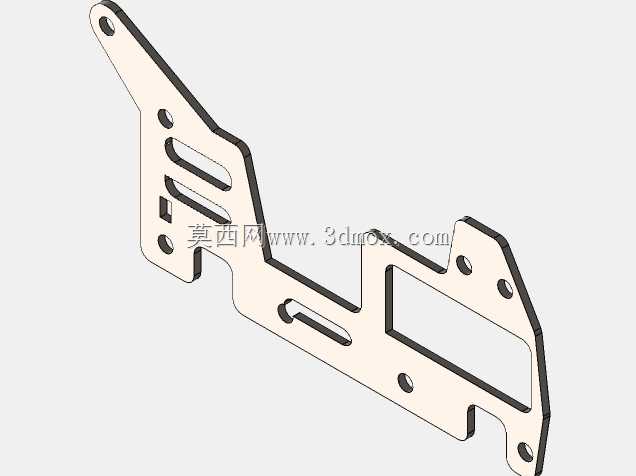

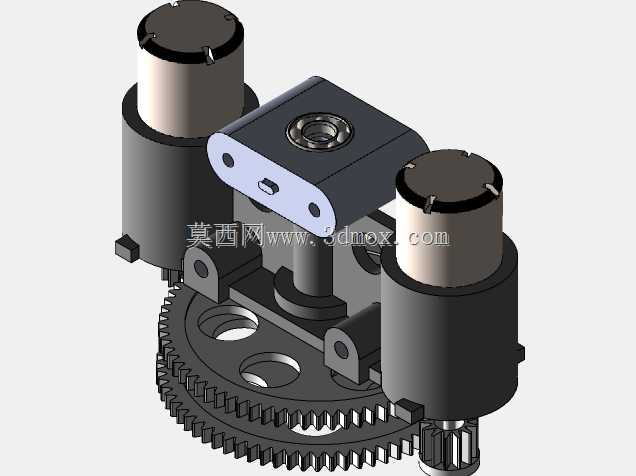

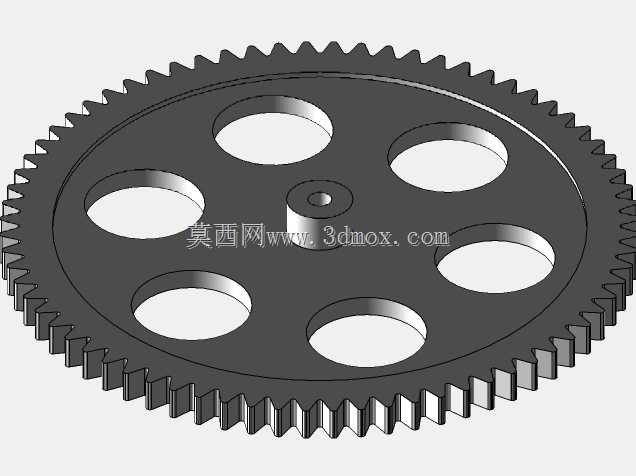

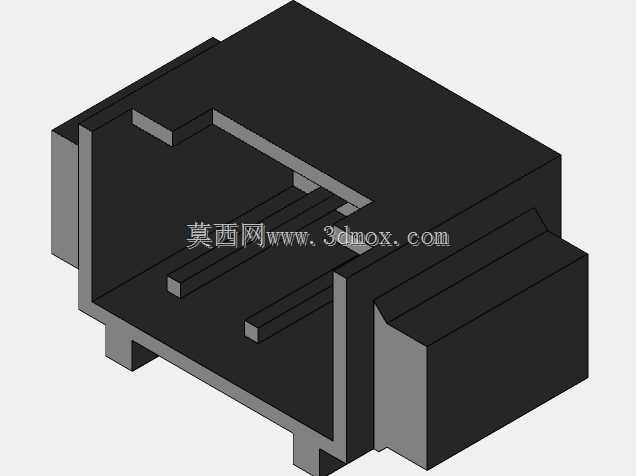

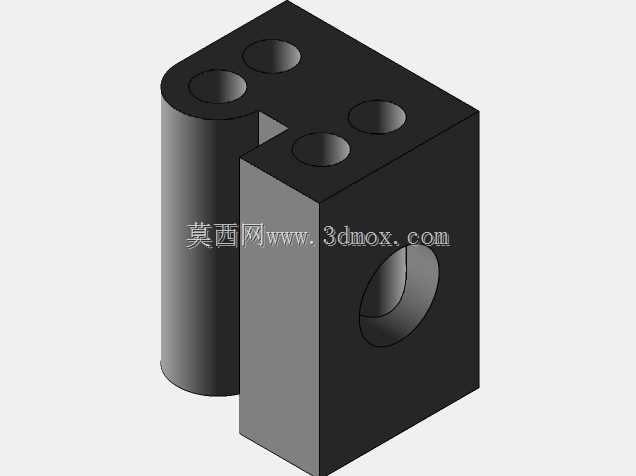

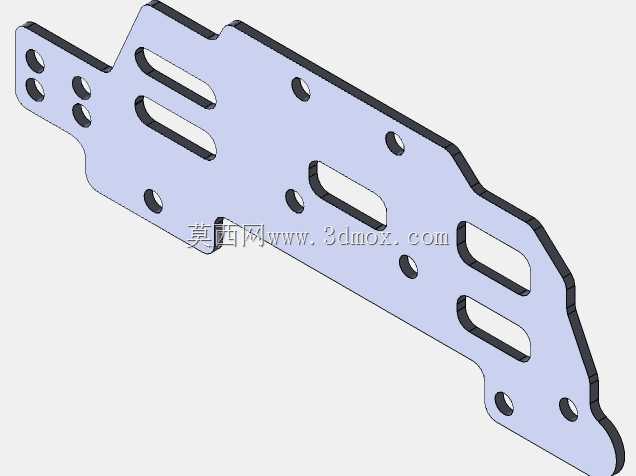

这款共轴双旋翼遥控直升机模型，面向消费级航模娱乐、青少年航空科普教学、小型低空航拍试验场景打造，可作为航模爱好者入门练习机型，也能搭载微型摄像模块完成近距低空拍摄作业，适配室内外低风速环境下的飞行操作需求。整机采用上下两层反向旋转的共轴旋翼布局，通过上下旋翼的扭矩抵消省去了传统单旋翼直升机必备的尾桨结构，既缩小了整机的横向占用空间，也降低了尾桨碰撞异物引发飞行故障的概率，提升了狭小空间内飞行的安全性。机身头部采用流线型整流罩设计，曲面弧度经过气动优化，能够降低飞行过程中的正向风阻，整流罩内部预留了电池、控制电路板、信号接收模块的安装腔体，腔体边界做了限位卡扣设计，可固定电子元件避免飞行过程中元件移位影响整机重心平衡。旋翼部分采用轻量化刚性桨叶设计，桨叶翼型做了低速升力优化，在低转速下即可提供足够升力，桨夹与旋翼主轴的连接部位设置了铰接结构，可在飞行过程中自动调整桨叶角度抵消气流扰动带来的飞行姿态偏移，提升飞行稳定性。机身后部的尾杆采用轻量化桁架结构，在保证结构强度的前提下尽可能降低尾部重量，尾杆末端设置了小型平衡翼，用于辅助调整飞行航向，提升转向操作的精准度。机身下部采用滑橇式起落架设计，起落架支腿带有一定的弹性形变余量，可在降落时吸收冲击能量，避免硬着陆对机身内部电子元件造成损伤，起落架的横向支撑跨度经过匹配计算，可保证地面静置及降落过程中整机不会发生侧翻。整机设计过程中严格控制各部件的重量分配，将重心位置校准在旋翼主轴的轴心线上，避免飞行过程中出现偏航、掉高的问题，各传动部件的连接间隙做了公差适配，既保证传动过程顺滑无卡顿，也不会因间隙过大产生飞行抖动问题。
