手动台式小型压力加工设备结构设计

这款手动台式压力设备，主要面向小批量零部件加工、维修装配、教学实训等场景设计，可覆盖电子元器件引脚压装、小型五金件铆接、薄金属片冲孔、塑胶件压合、轴承衬套小过盈装配等常见轻载压力加工需求，在五金维修门店、职业院校实训车间、小型五金加工厂、电子装配工位、产品打样工作室中都能适配使用，无需外接气源或电源，仅靠手动操作即可完成压合作业，对作业场地的配套设施要求极低，适合无动力配套的零散工位、临时加工场景使用。

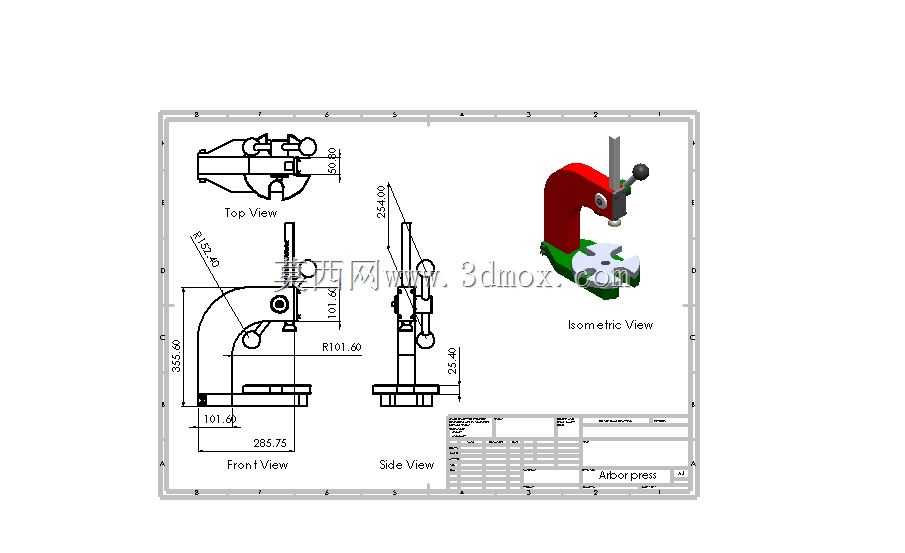

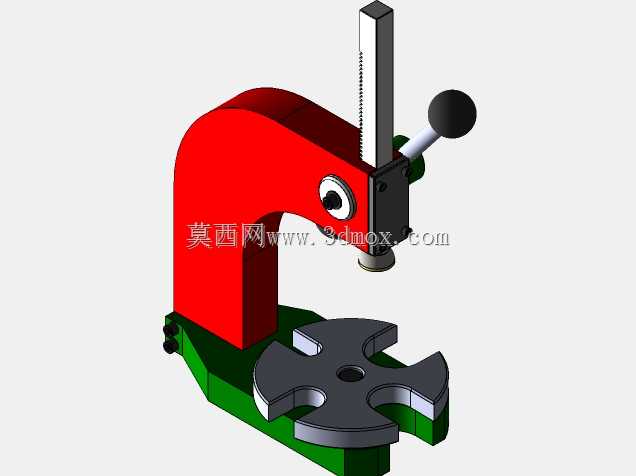

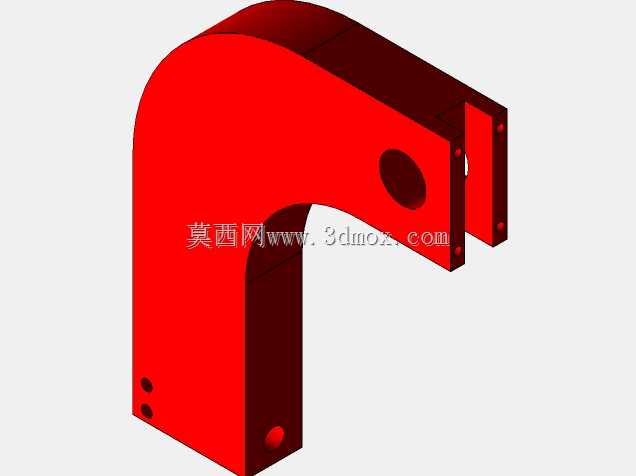

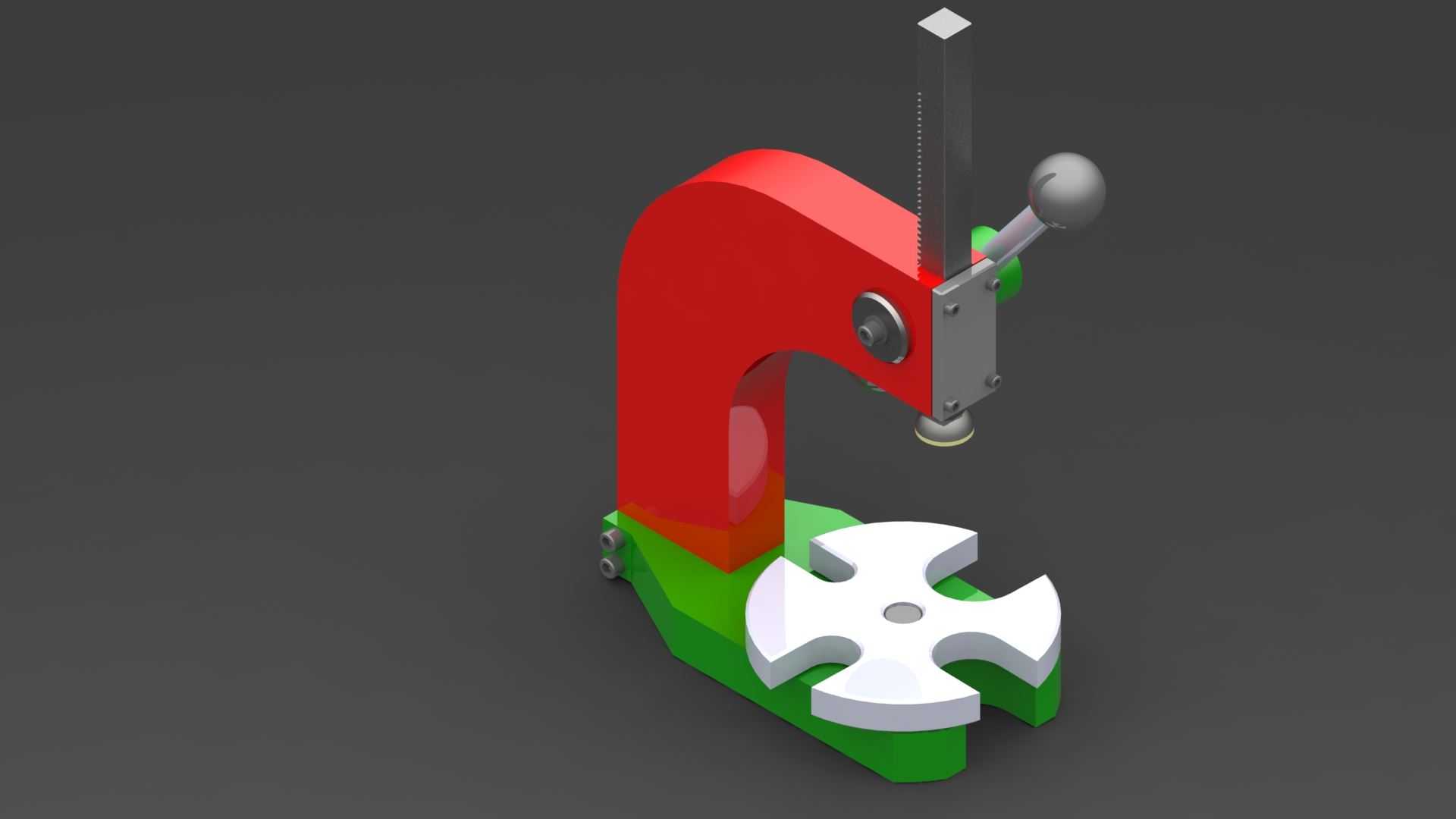

设备整体采用C型开式机身结构，这种结构的优势在于操作空间开阔，工件取放不受两侧结构遮挡，前方作业区域无遮挡，操作人员可以清晰观察压头与工件的对位情况，降低对位偏差导致的工件报废、压头损伤风险。机身主体采用弧形过渡的C型架设计，在保证结构刚性的前提下，尽可能缩减了设备整体占地面积，底座采用加宽的平底结构，可直接放置在常规工作台面上使用，无需额外打螺栓固定，设备重心集中在底座区域，常规压装作业下不会出现侧翻、晃动问题，安装边界仅需预留单臂操作的活动空间即可，适配多数常规工作台的摆放需求。

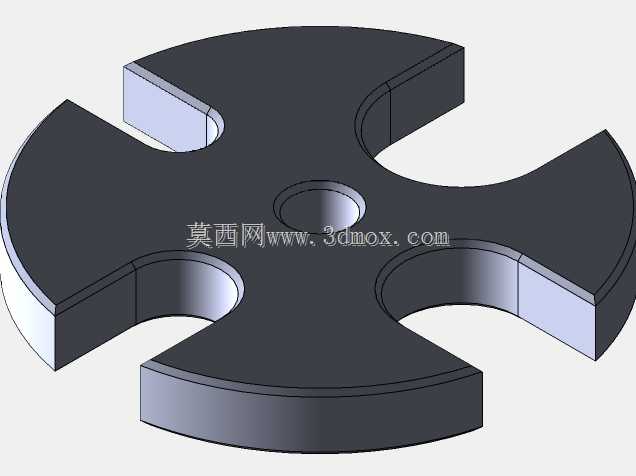

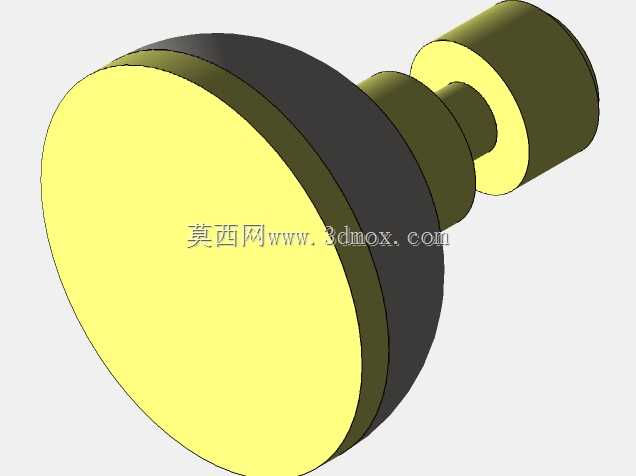

压头驱动部分采用手扳杠杆结构，搭配带防滑纹理的球形操作手柄，操作人员扳动手柄时可通过杠杆放大作用力，以较小的手部施力获得足够的压装出力，压头行程带有导向限位结构，可避免压头下行超出行程损伤设备或工件，压头端部采用可更换的平压头设计，可根据不同的加工需求更换对应规格的压头、冲头配件，拓展冲孔、压印、折弯等不同加工功能。底座上配备了十字型定位工装台，台面上带有定位槽结构，可快速对规则形状的工件进行定位固定，减少压装过程中的工件偏移问题，工装台与机身底座采用可拆卸连接，可根据加工工件的尺寸更换不同规格的定位工装，适配更多形状的工件加工需求。

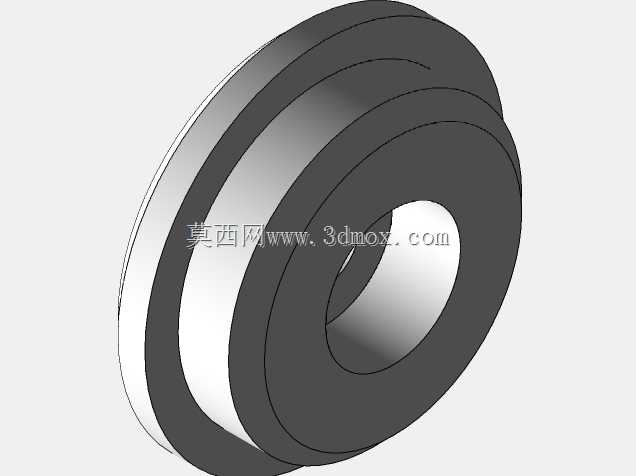

设计过程中重点优化了机身的受力分布，C型架的受力区域做了加厚处理，避免长期受力后出现机身张口变形的问题，铰接转动部位都做了耐磨衬套设计，长期反复扳动操作也不会出现铰接间隙过大、压头偏移的问题，整体结构没有复杂的传动部件，日常维护仅需定期在铰接部位加注润滑脂即可，维护成本极低，设备整体重量较轻，单人即可完成搬移换位，可灵活适配不同工位的临时压装需求。
