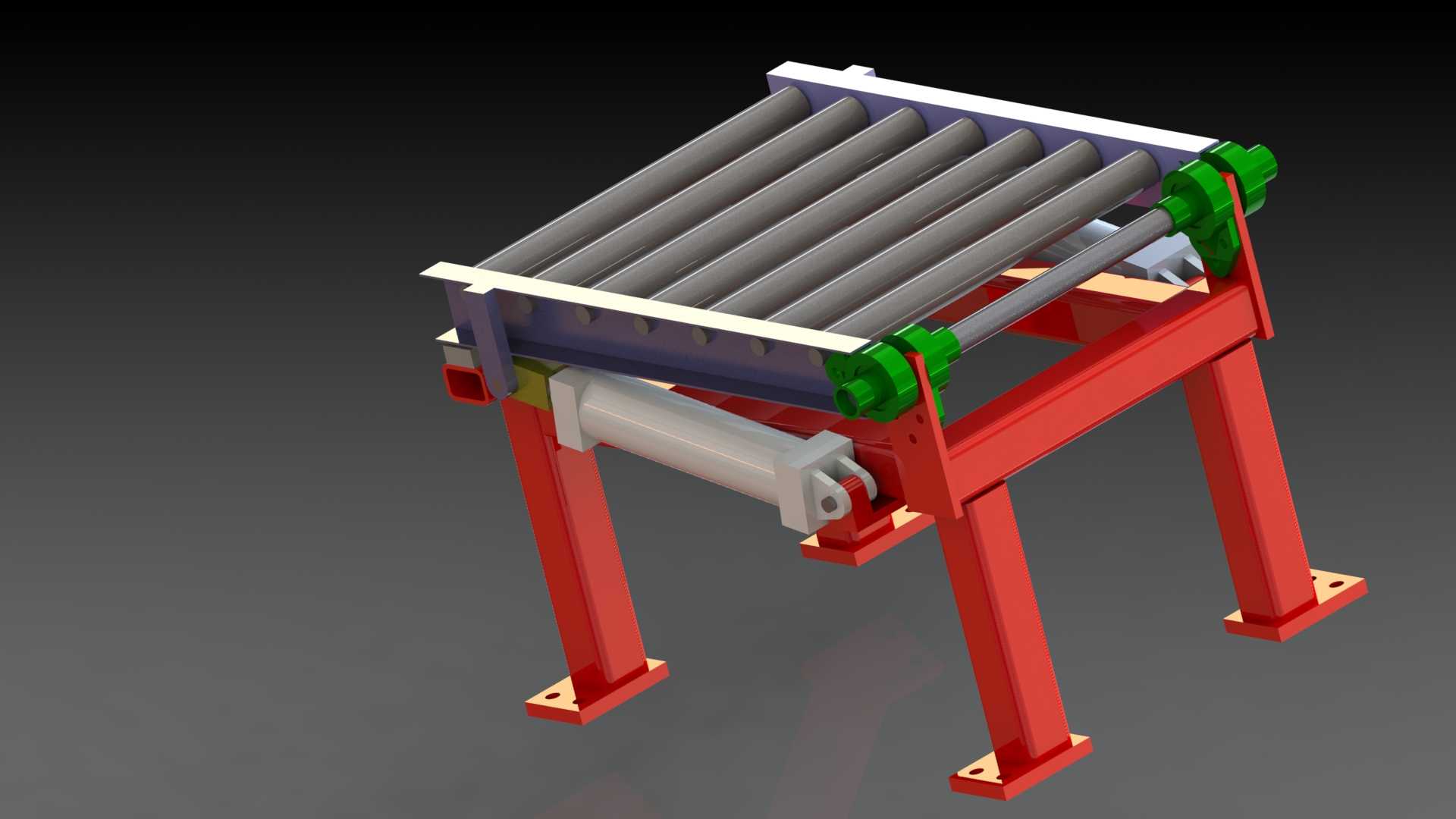

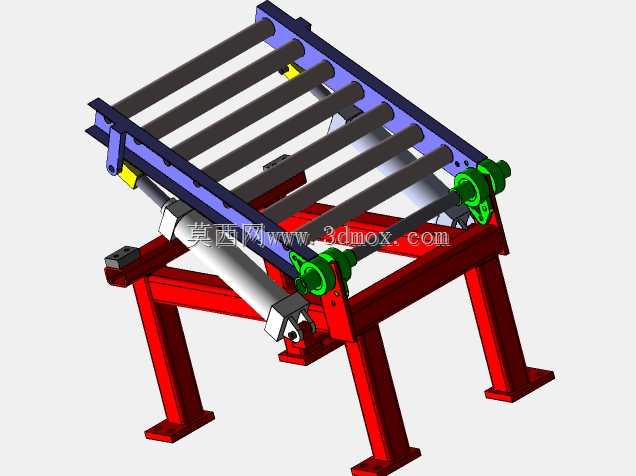

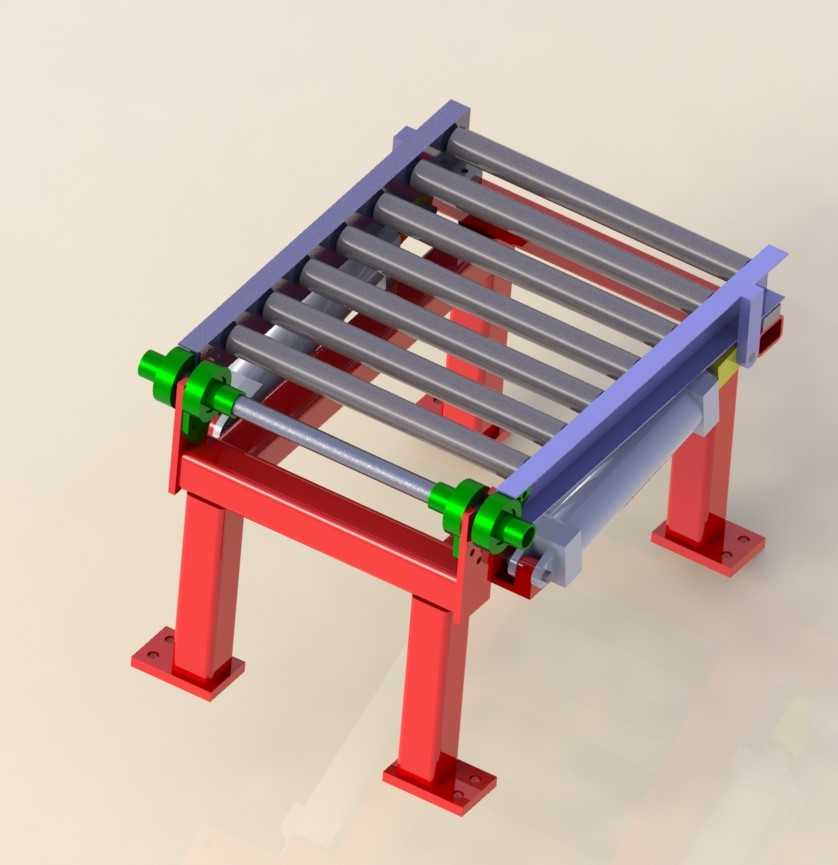

可倾角调节液压驱动滚筒输送装置

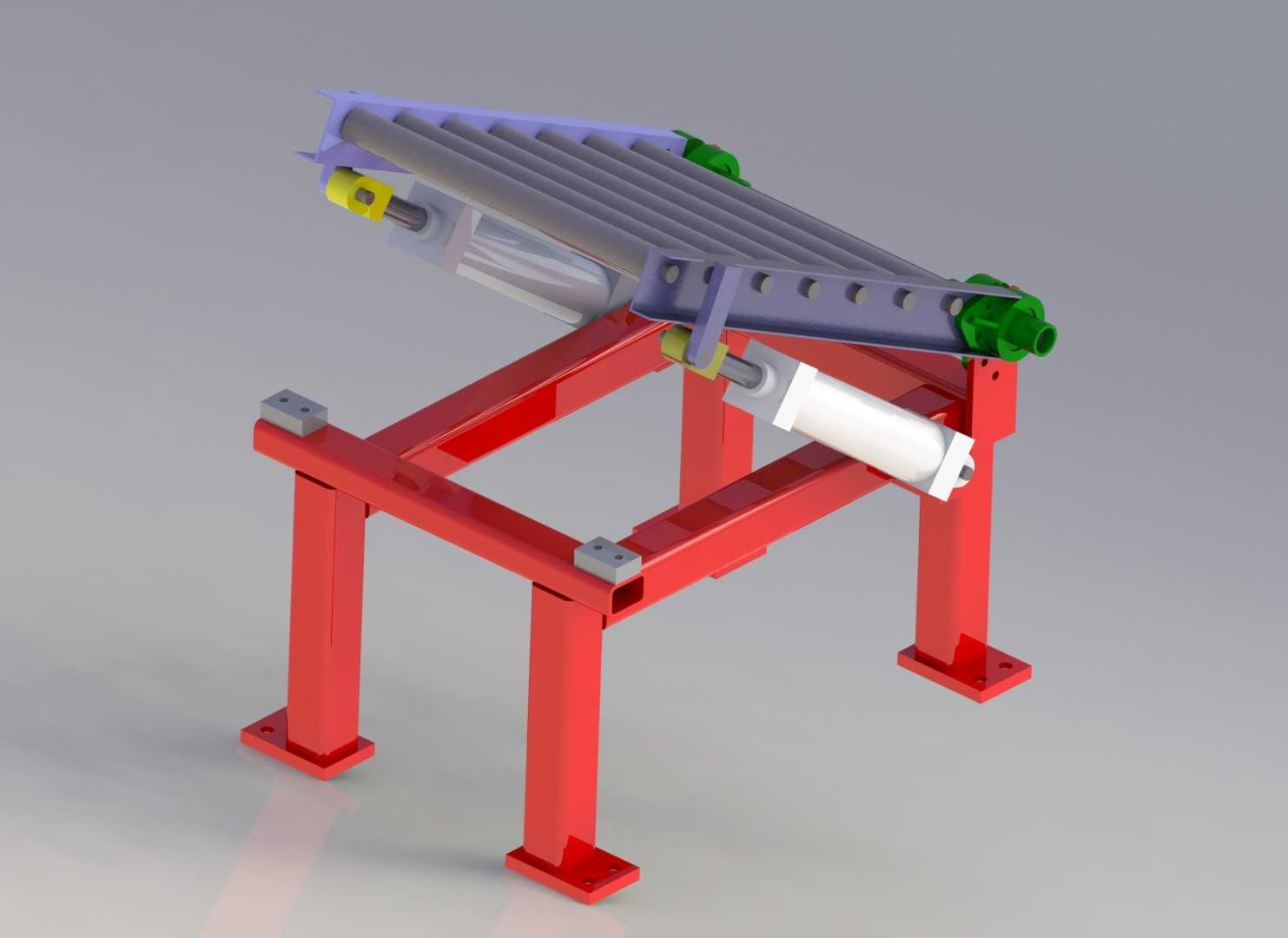

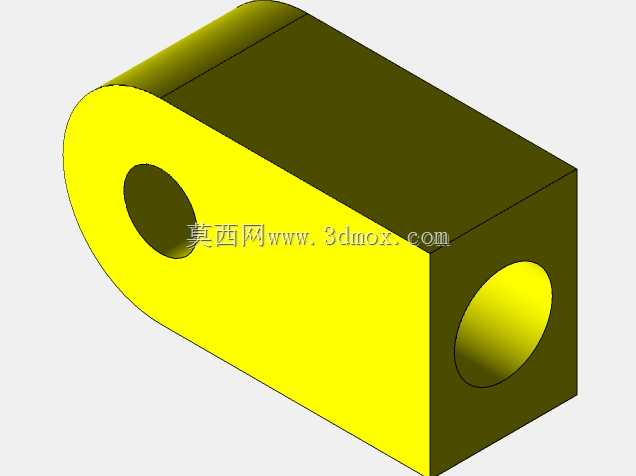

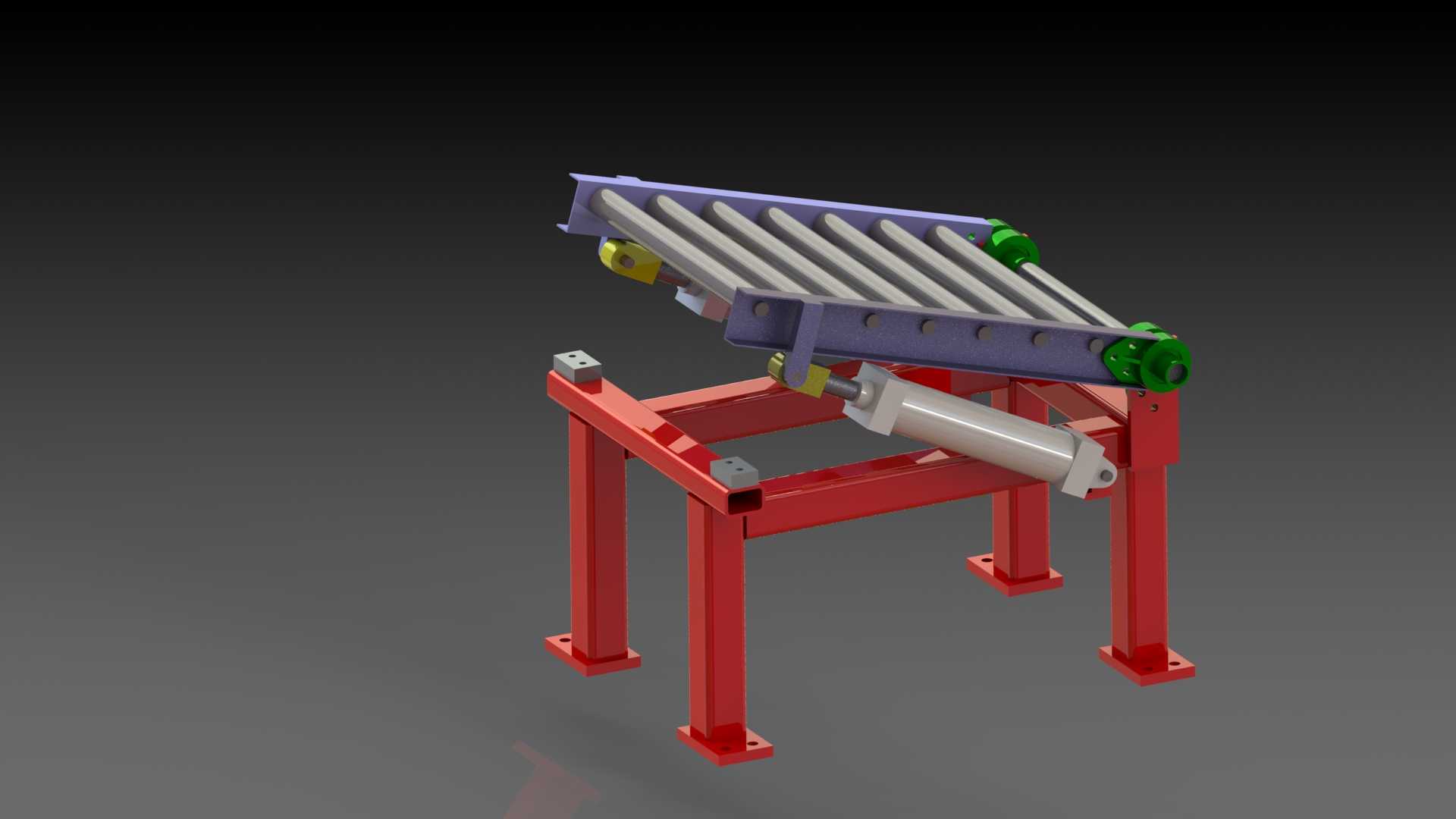

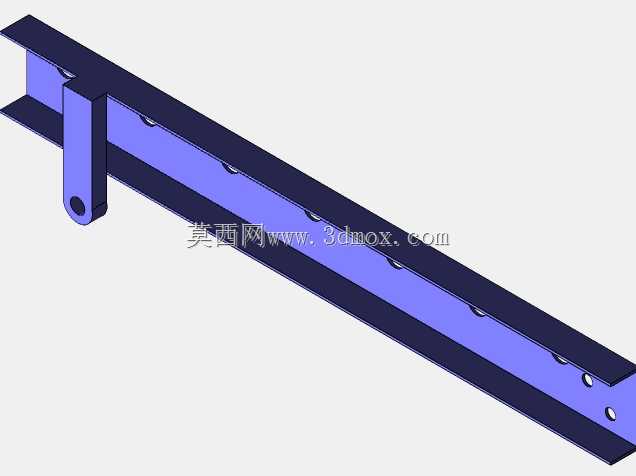

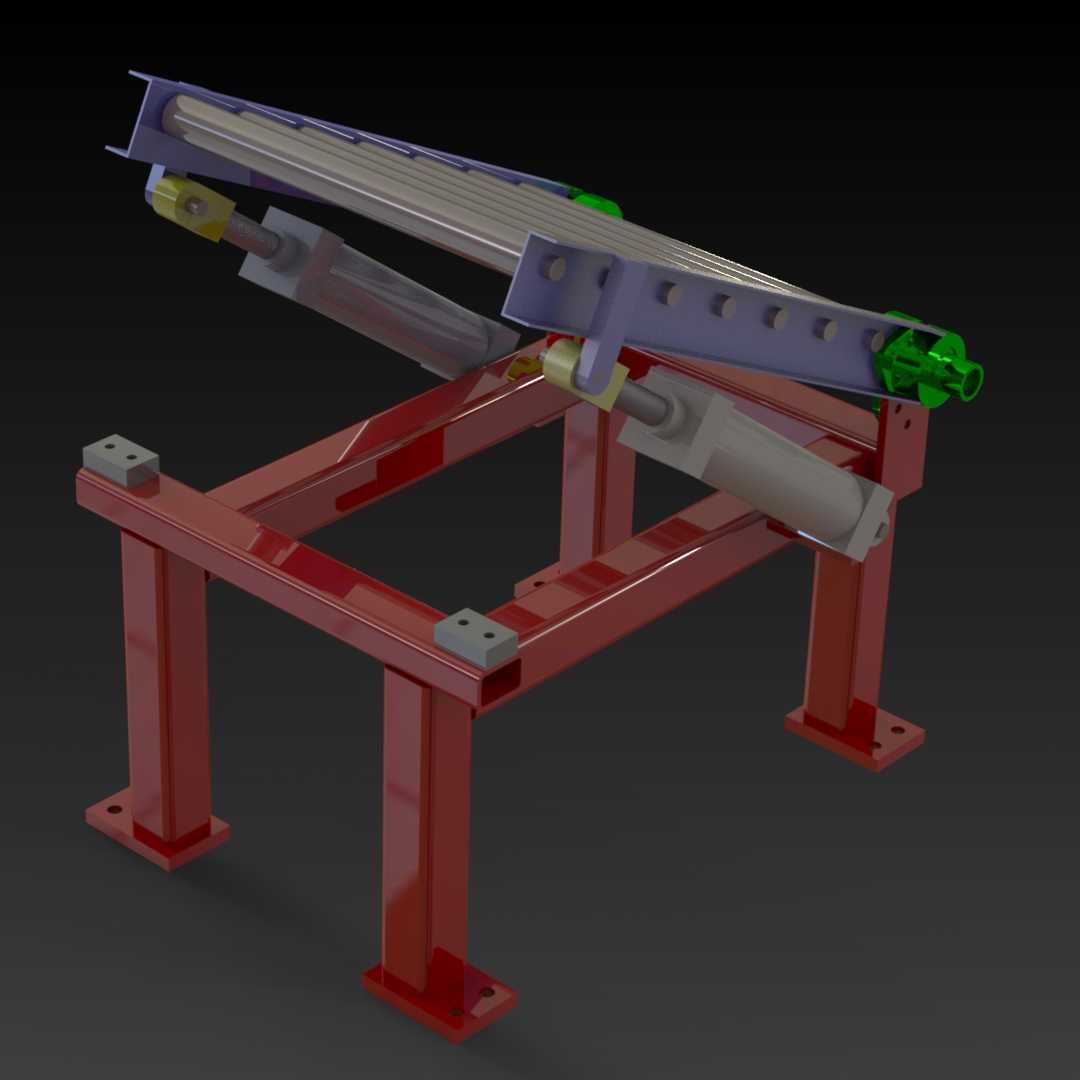

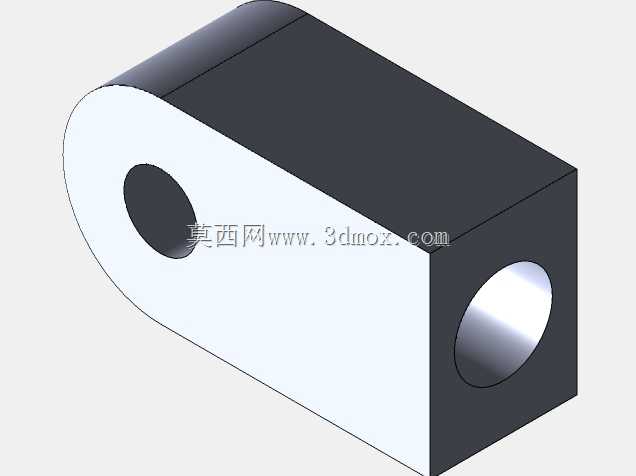

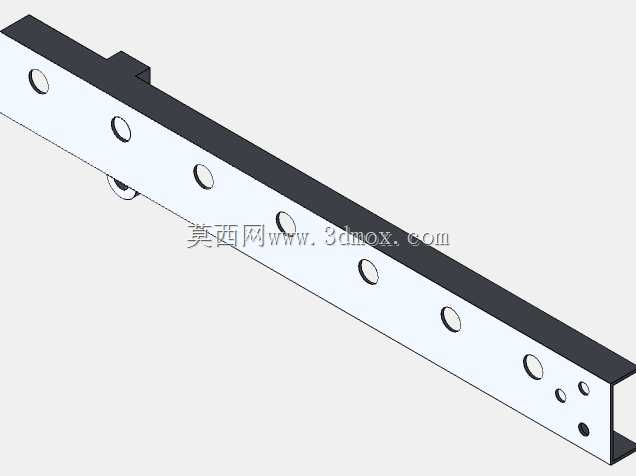

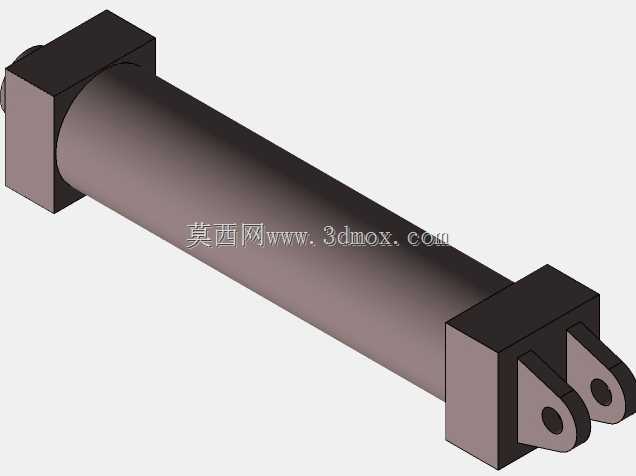

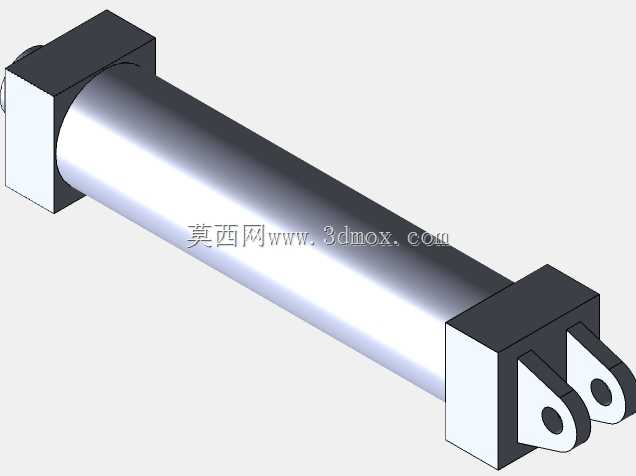

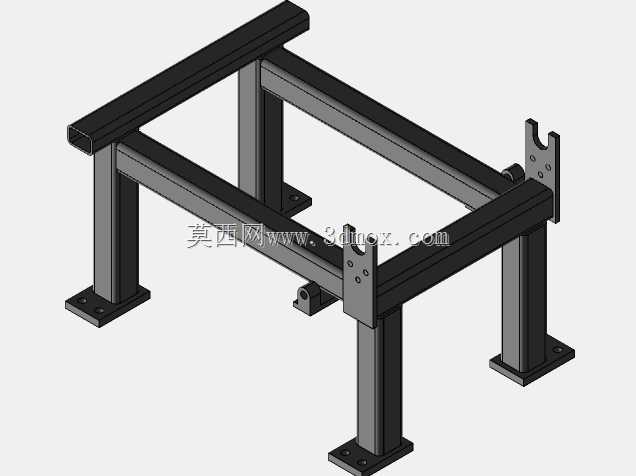

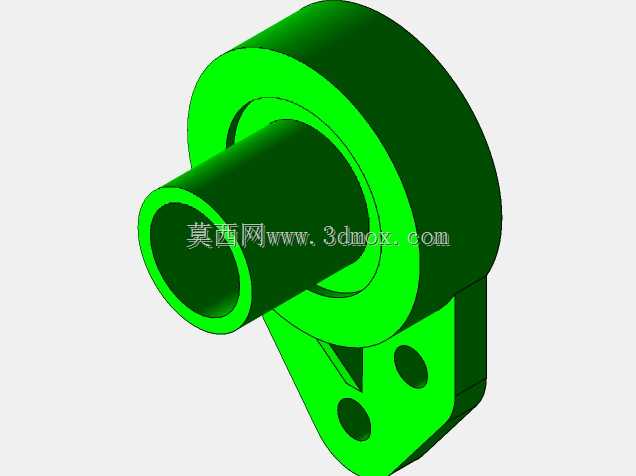

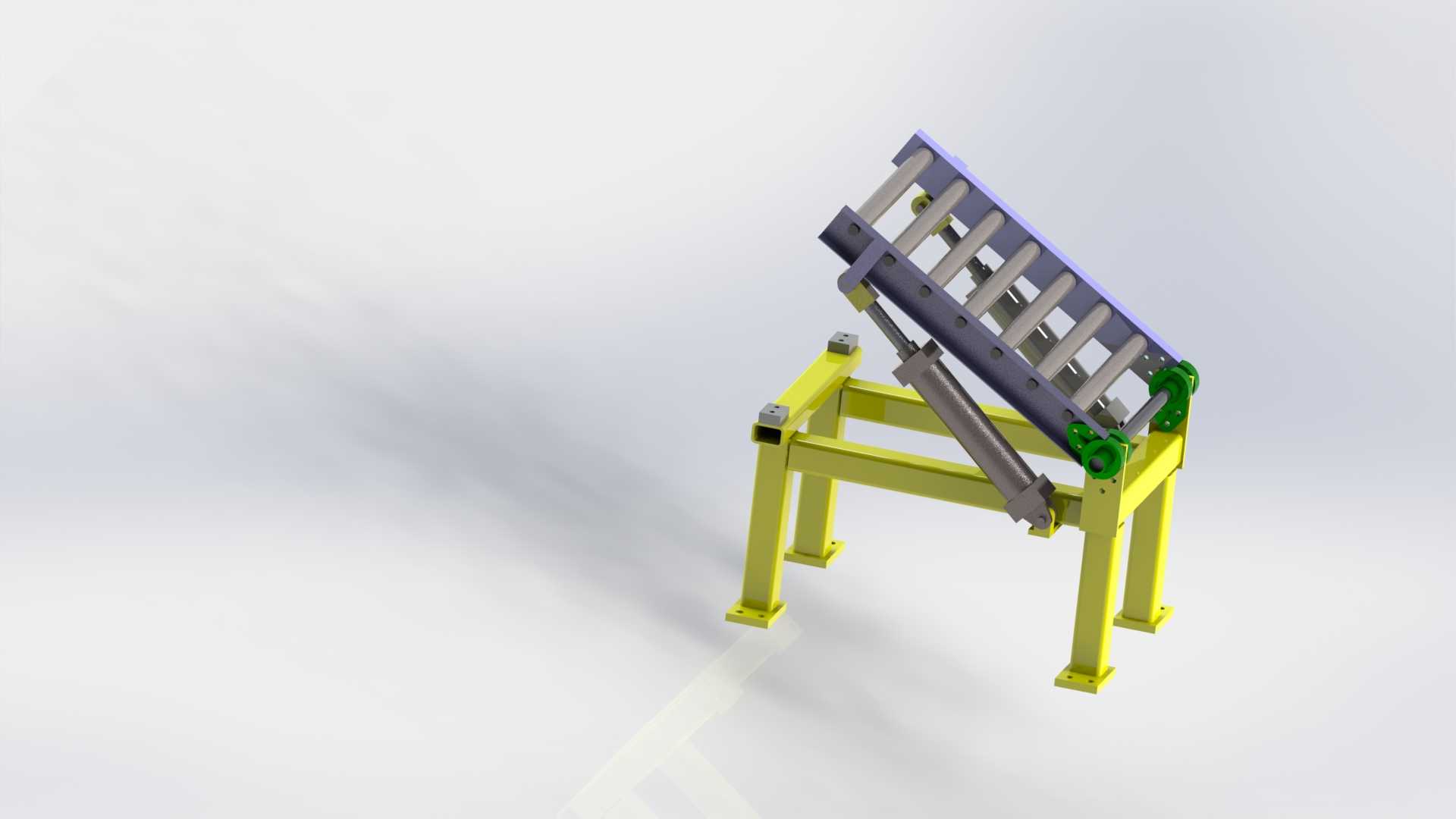

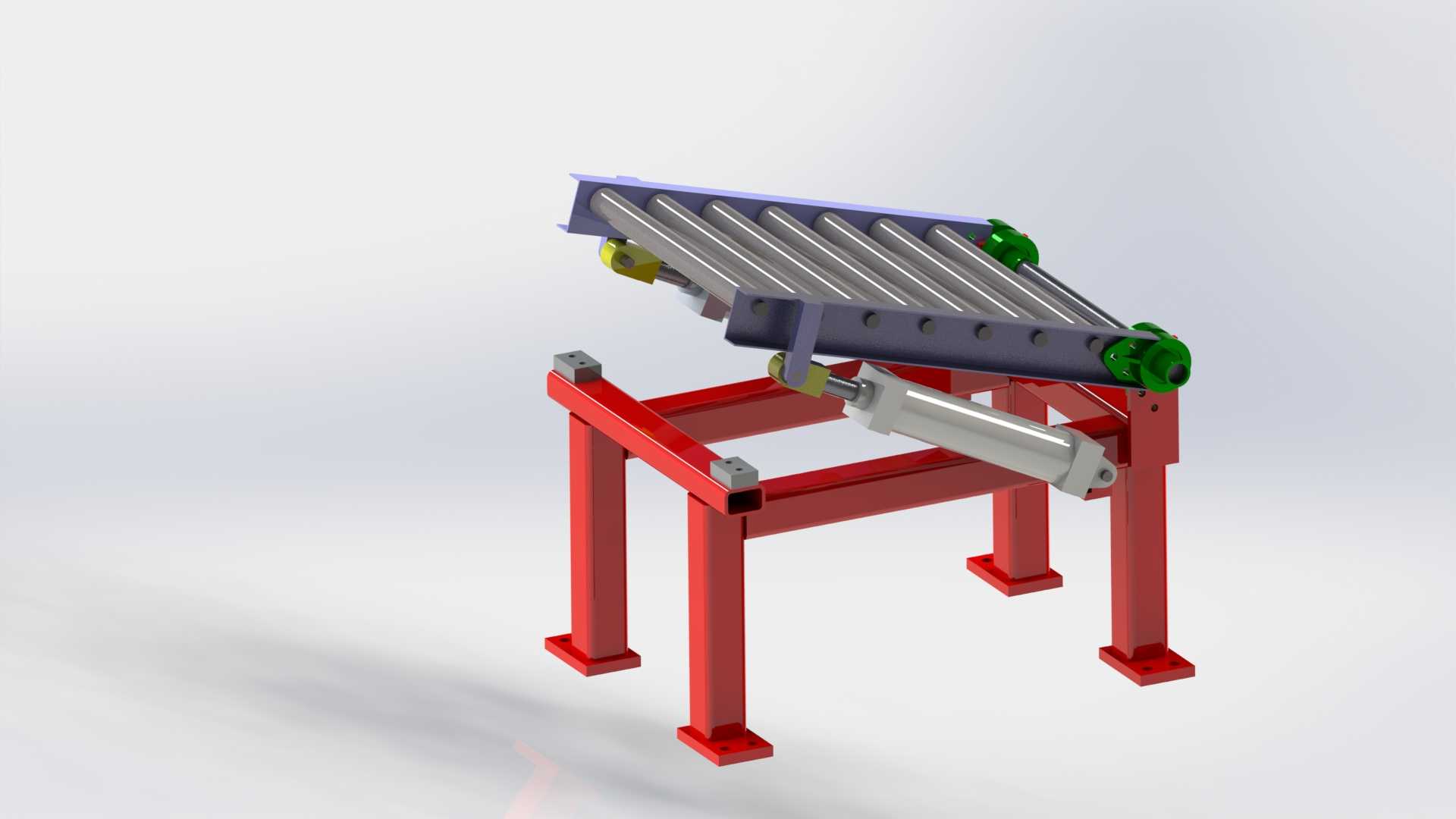

该液压滚筒输送装置主要面向生产车间内存在高度差的物料转运场景，可适配流水线不同工位的高度衔接需求，常见于零部件加工产线、仓储分拣区域、包装工序接驳环节，用来完成箱装工件、成件物料、规整包装货品的短距离输送作业，相比固定倾角的输送设备，可通过液压驱动灵活调整输送段倾斜角度，适配不同上下料点位的高度差变化，无需额外搭建垫高结构或更换输送设备，大幅提升产线布局调整的灵活性。设备整体采用分体式结构设计，底部为方管焊接成型的四腿支撑机架，每个支腿底部预留带安装孔的固定底板，可通过膨胀螺栓与车间地面完成刚性固定，保障设备运行过程中的结构稳定性，机架上方设置铰接式输送架主体，输送架沿长度方向排布多组平行滚筒，滚筒采用两端轴承座固定的安装方式，转动阻力小，承载能力强，可适配单重几十公斤的成件物料输送需求。两组液压油缸分别铰接在机架横梁与输送架底部的连接耳座上，通过油缸的伸缩动作即可推动输送架绕铰接支点转动，实现输送段倾角的无级调节，调节过程平稳无冲击，可根据实际输送物料的特性调整合适倾角，避免物料下滑速度过快出现磕碰，或是倾角过小导致物料输送不畅。设计过程中重点考量了结构受力的合理性，机架的横梁、支腿均根据满载工况下的载荷进行型材规格选型，铰接位置的销轴采用调质处理的合金钢材质，配合自润滑轴套降低长期转动的磨损量，液压油缸的选型匹配输送段满载时的推力需求，同时预留足够的安全余量，避免重载调节时出现推力不足的问题。安装边界方面，设备支腿的横向、纵向跨距经过优化，在保障支撑稳定性的前提下尽可能缩小占地面积，适配车间内狭窄的安装空间，输送架的宽度、长度可根据实际输送物料的尺寸进行适配调整，滚筒的间距也可根据物料底部的支撑需求灵活排布，避免小尺寸物料卡在滚筒间隙中。设备整体的结构布局紧凑，液压管路沿机架内侧排布，避免外露剐蹭，输送架末端可根据需求接驳其他输送设备或是下料工位，实现物料转运的全流程衔接，无需额外设置转接导向结构，降低产线搭建的整体成本。在实际使用过程中，该装置可配合车间的液压站系统完成驱动，也可单独配置小型液压动力单元实现独立控制，操作简便，调节过程无需人工抬升作业，降低一线操作人员的劳动强度，同时铰接位置均设置润滑注油点，日常维护保养便捷，可长期在车间多尘、有少量油污的工况下稳定运行，适配多数工业生产场景的成件物料输送需求。
