侧装铰接式机械连接支座结构设计

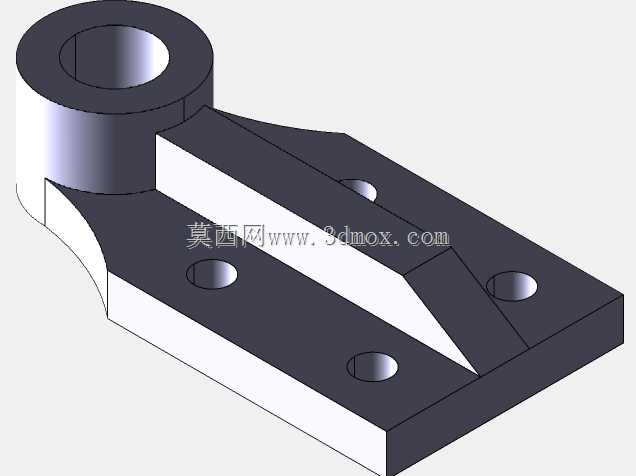

这款侧装铰接支座是工业传动与支撑系统中常用的连接构件，主要应用在需要实现小角度摆动、相对转动的机械连接场景中，常见于自动化生产线的连杆传动机构、物流输送设备的侧部导向支撑、工装夹具的活动连接端以及小型工程机械的铰接点位，能够在固定基体与活动部件之间建立稳定的转动连接关系，同时承担径向与轴向的复合载荷，避免连接部位因应力集中出现变形或断裂问题。从实际用途来看，该构件一端通过四个均布的安装孔与设备基体实现刚性固定，另一端的筒状铰接孔可配套销轴与活动部件相连，既可以限制活动部件的非必要自由度，又能保证其绕铰接轴线的顺畅转动，在往复摆动的工况下能够长期保持连接精度，减少铰接部位的磨损旷量。在功能特性设计上，主体采用一体式切削加工结构，没有拼接焊缝带来的应力缺陷，整体刚性表现优异；安装面做了平整化处理，能够与安装基体完全贴合，避免装配后出现倾斜错位；四个安装孔采用对称排布方式，安装时可根据现场空间选择对应孔位，适配不同的安装间距需求；端部的铰接筒做了加厚处理，内壁预留了足够的耐磨层厚度，长期使用后可通过镶套修复，无需整体更换构件，降低后期维护成本。设计过程中优先考虑了载荷传递的合理性，从安装板到铰接筒的过渡区域采用大圆弧平滑过渡，避免直角结构带来的应力集中问题，让载荷能够从安装面均匀传递到铰接点位，不会在过渡区域出现应力突变；铰接筒的轴线与安装面保持严格的平行度公差，保证装配后活动部件的转动轨迹不发生偏移，避免出现卡滞、别劲的问题；安装孔的位置度公差控制在合理范围内，能够适配常规的标准紧固件装配，无需现场二次扩孔修正。在尺寸与安装边界方面，安装板部分为长条形扁平结构，厚度满足中等载荷下的抗弯需求，四个安装孔分两排对称布置，孔间距适配常见的型材安装孔距，无需额外加工转接板即可直接安装；端部铰接筒的内径适配常规标准销轴尺寸，筒身长度足够保证与配套部件的接触面积，减少单位面积的承压载荷；整体构件的外轮廓没有突兀的凸起结构，安装后占用空间小，不会与周边的运动部件发生干涉，在紧凑的设备内部空间也能顺利完成装配。
