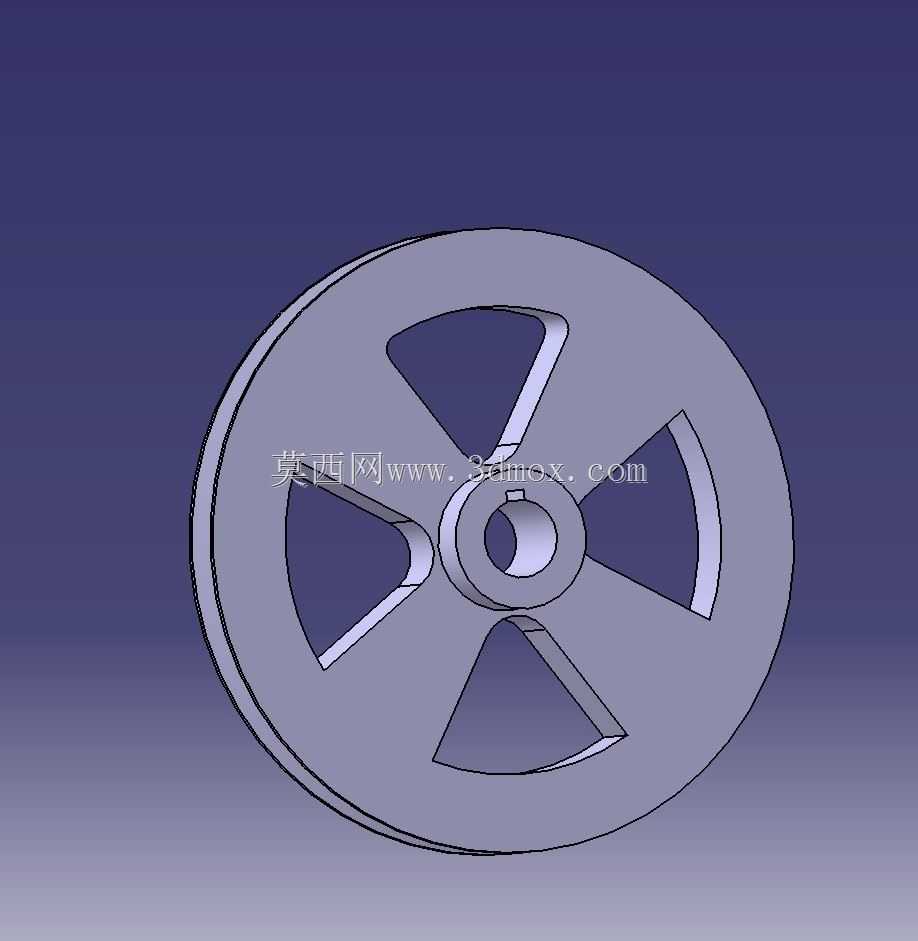

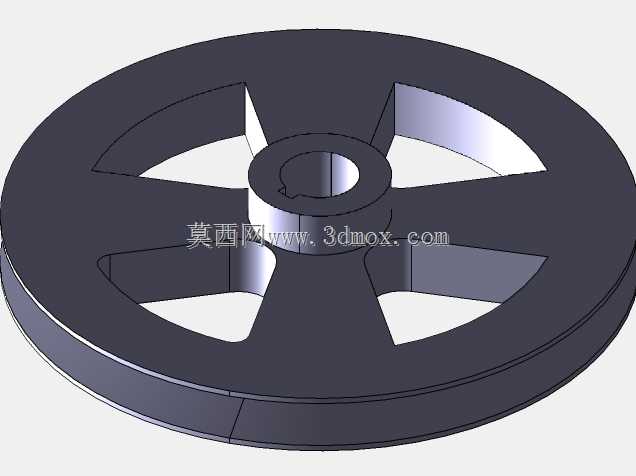

辐条式三角镂空皮带传动滑轮结构

这款辐条式三角镂空滑轮是带传动系统中的核心从动/主动传动部件，主要应用在轻工输送设备、小型机床进给机构、农用机械传动单元、家电动力传输结构等场景中，承担着传递扭矩、改变传动方向、张紧皮带调整传动比的实际作用，能够配合V型皮带或者平皮带完成动力从动力端到执行端的稳定传输，相比实心轮体的同规格滑轮，自重降低近四成，转动惯量更小，启动和制动阶段的动力损耗更低，长时间高速运转时的风阻更小，运行稳定性更优。在产品功能特性上，轮缘位置做了适配标准皮带的弧面凹槽设计，凹槽表面粗糙度控制在合理区间，既可以保证皮带运行时不会出现轴向滑脱的问题，又能减少皮带和轮面之间的不必要磨损，延长皮带的实际使用寿命；中心的安装轴孔做了公差匹配设计，能够和标准规格的传动转轴紧密配合，轴孔旁设置的定位台阶可以保证滑轮安装后不会出现轴向窜动，传递扭矩时的同轴度更有保障。设计思路上，采用了三辐条三角对称的镂空结构，三个镂空窗口呈120度均匀分布，辐条的截面做了渐变加厚处理，从轮心位置到轮缘位置厚度逐步过渡，既保证了轮体整体的结构强度，在承受额定传动扭矩时不会出现辐条断裂、轮体变形的问题，又最大化去除了轮体的冗余材料，降低整体重量的同时也节省了生产加工的原料成本，轮体的动平衡表现更优异，高速运转时不会出现明显的径向跳动。在外形尺寸与安装边界上，轮体外径适配常规小功率传动场景的安装空间要求，轮缘厚度匹配常用窄V带的宽度规格，中心轴孔的直径适配市场上通用的传动转轴尺寸，安装时只需要保证轮体和动力轮的端面处于同一平面，皮带张紧度调整到合理区间即可投入使用，不需要额外定制特殊的安装固定配件，替换通用性较强，不管是新设备的传动结构搭建，还是旧设备的损坏配件替换，都能够快速完成适配安装，有效降低设备的维护成本和配件采购周期。
