侧装式铰接支撑固定连接座结构

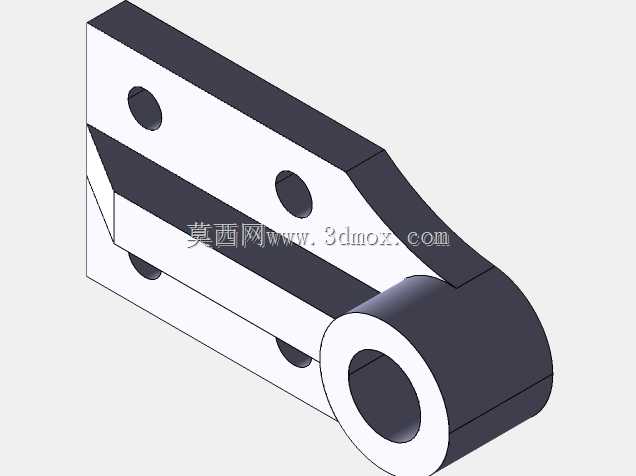

该侧装式铰接支撑固定连接座，主要应用于工业自动化生产线、工装夹具系统以及中小型机械设备的运动副衔接场景，作为固定端与活动端的转接承载部件，承担载荷传递、运动限位以及铰接转动的核心作用，能够在设备往复运动、角度调整的工况下保持结构连接的稳定性，避免连接部位出现应力集中导致的形变或断裂问题。从实际用途来看，这款连接座可适配气动执行元件末端、连杆传动机构、可调式防护挡板等需要单侧固定、端部铰接转动的装配场景，既可以作为静态支撑件承载垂直方向的静载荷，也能够在小幅度摆动的运动工况下承受周期性的动载荷，适配多类需要角度微调的机械装配需求。在功能特性设计上，该部件采用一体化切削成型的结构思路，主体为带斜向加强筋的板状基座，端部集成一体式筒状铰接耳结构，摒弃了传统分体拼接式铰接座的装配间隙问题，整体结构刚度更高，抗形变能力更强。基座平面上分布的多组安装孔采用错位排布设计，既能够适配不同孔距的安装基面，也可以通过多螺栓锁紧的方式分散安装应力，避免单点锁紧带来的基座翘曲问题；端部的铰接筒为同轴通孔设计，可配套对应直径的铰接销轴、衬套使用，内孔预留了衬套安装的公差余量，能够在后期维护时单独更换耐磨衬套，降低整体更换成本。设计过程中重点考量了安装边界与载荷分布的匹配性，基座的平直安装面可完全贴合设备的型材安装面或钢板基面，斜向过渡的加强筋沿着载荷传递方向布置，从铰接端的受力点延伸至基座远端的安装孔位，能够将铰接部位承受的径向载荷均匀分散到整个安装基面，避免局部应力过大导致的连接失效。整体外形采用无尖锐棱角的过渡设计，所有安装孔位均做了倒角处理，既能够避免装配过程中划伤操作人员，也可以减少应力集中点的产生，提升部件的疲劳使用寿命。铰接筒与基座连接的根部做了大圆弧过渡处理，进一步强化了薄弱位置的结构强度，能够承受更大的径向冲击载荷，适配存在小幅振动的设备运行工况。安装尺寸方面，基座的厚度、铰接筒的轴向长度以及各安装孔的中心距均按照通用工业装配标准设计，可直接适配市面上常规规格的工业铝型材、标准钢板安装面，不需要额外做基面加工即可完成装配，铰接孔的直径匹配常用的标准铰接销轴，能够和多数同规格的传动连杆、执行元件末端直接配套使用，大幅降低现场装配的适配成本。
