同步带轮传动组件结构设计方案

项目分类:通用机械零部件 发布时间:2024-12-26 ID:870771
  • 同步带轮传动组件结构设计方案
  • 同步带轮传动组件结构设计方案
  • 同步带轮传动组件结构设计方案
  • 同步带轮传动组件结构设计方案
  • 同步带轮传动组件结构设计方案

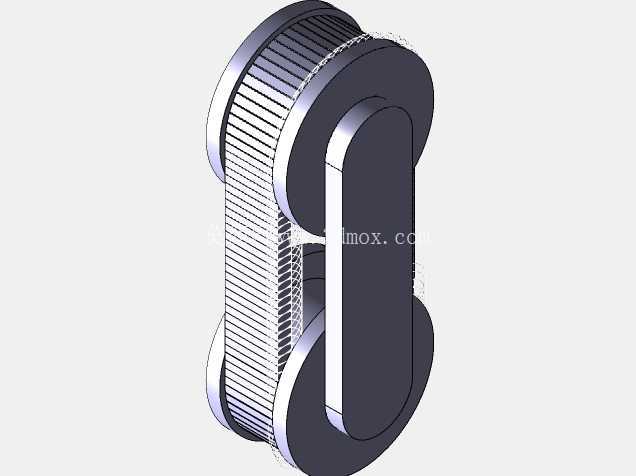

  在轻工输送、小型自动化装配线、精密检测设备这类对传动同步性有要求的场景里,带轮与同步带组合的传动结构一直是兼顾成本与传动精度的优选方案,这套双轮搭配同步带的传动结构,正是针对中低负载、需严格保证传动比的工位设计的。从实际使用场景来看,这类结构常被用在小型物料的水平输送工位、检测探头的往复移动驱动、小型工装的回转驱动环节,相比齿轮传动,它不需要严格的润滑维护,运行噪音更低,安装时的中心距容错空间也更大,适合设备内部空间紧凑、后期维护频次要求低的装配场景。

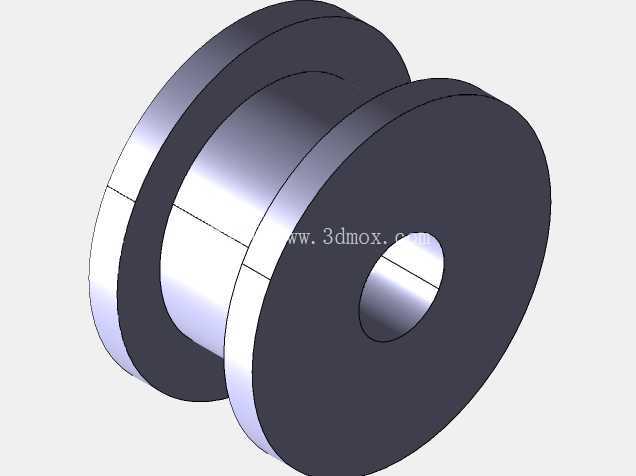

  从功能特性上看,这套带轮组件采用了挡边一体式的轮体设计,轮缘两侧的凸台挡边高度经过匹配计算,刚好能限制同步带在高速运转时的轴向窜动,避免同步带在长期运行后出现跑偏、掉带的问题,轮槽的齿形参数完全适配对应型号的同步带,齿侧间隙控制在合理范围,既不会因为间隙过大造成传动回差,也不会因为间隙过小导致带齿与轮槽过度磨损,延长整套传动副的使用寿命。轮体中心的安装孔采用了键槽配合的设计方式,能够与对应直径的传动轴实现周向固定,传递额定扭矩时不会出现相对打滑的情况,部分需要快速拆装的工位也可以在安装孔位置加装紧定螺钉,进一步提升连接可靠性,适配不同的装配需求。

  设计过程中首先确定的是传动比要求,两个带轮的分度圆直径经过匹配计算,能够满足对应工位的转速传递需求,轮体的辐板部分采用了减重结构设计,在保证轮体整体结构强度、满足高速运转时动平衡要求的前提下,尽可能降低轮体自身重量,减少传动轴的径向负载,降低轴承端的磨损速率。同步带的张紧行程在设计时也预留了足够的调整空间,装配时可以通过调整两个带轮的中心距来实现同步带的张紧,不需要额外加装张紧轮,简化了整体结构,减少了易损件数量。

  从安装边界来看,这套带轮组件的轴向总宽度经过严格控制,轮体的最大外径、安装孔的中心高度都有明确的尺寸约束,能够适配设备内部狭窄的安装空间,安装时只需要保证两个带轮的端面处于同一平面,误差控制在允许范围内,就可以避免同步带出现偏磨的问题。轮体的材质选择上兼顾了强度与耐磨性,常规工况下采用硬质铝合金加工即可满足使用要求,负载稍大的工况也可以更换为钢制轮体,适配不同的负载等级需求。在实际装配调试时,需要注意同步带的张紧力不能过大,否则会加大传动轴的径向载荷,加剧轴承磨损,张紧力过小则容易出现跳齿问题,调试时可以通过按压同步带中部的挠度来判断张紧力是否处于合理区间。这套结构的整体设计没有冗余的复杂部件,加工难度低,常规的车削、铣削设备就可以完成加工,制造成本可控,同时后期维护只需要定期检查同步带的磨损情况,不需要复杂的维护操作,非常适合批量应用在各类中小型自动化设备的传动工位中。
