车用剪式机械顶升支撑装置结构设计

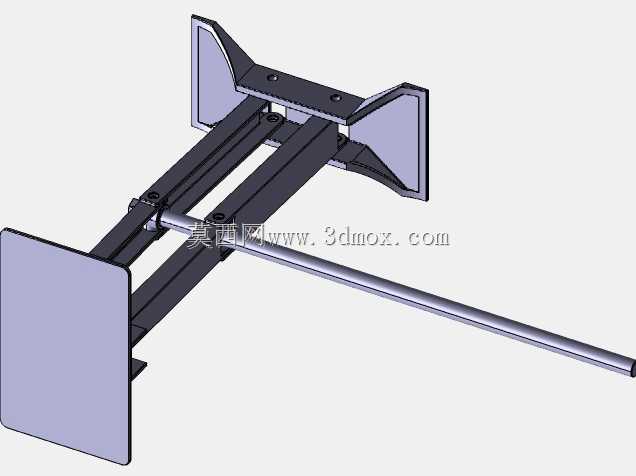

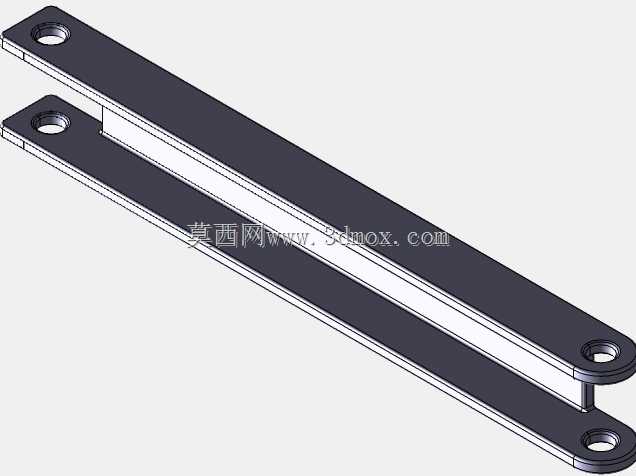

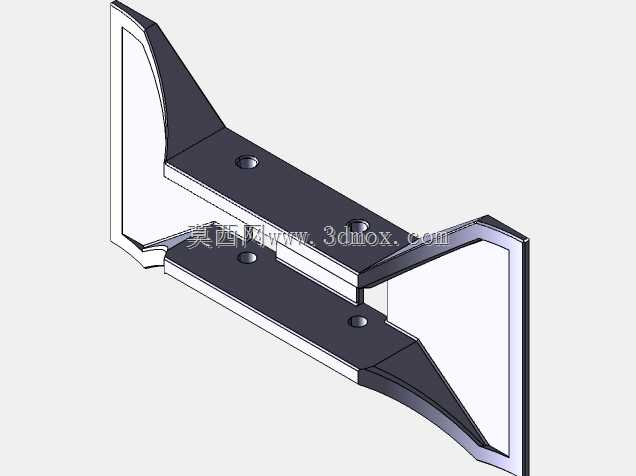

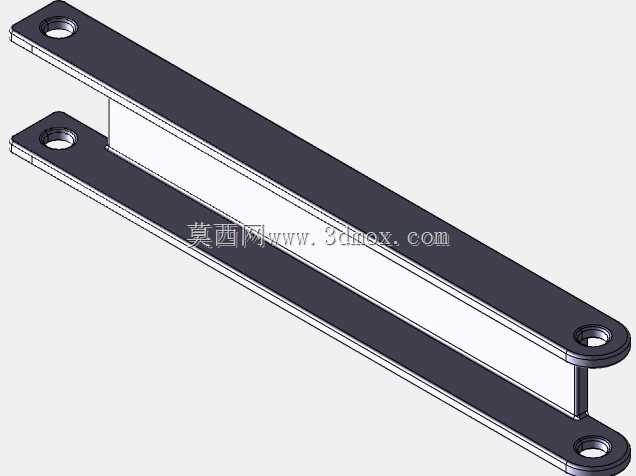

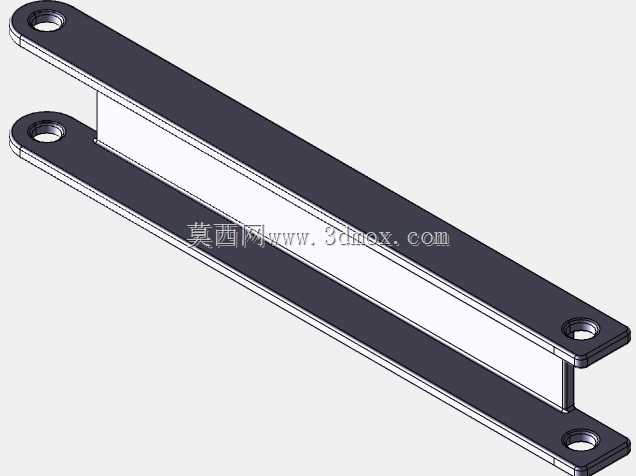

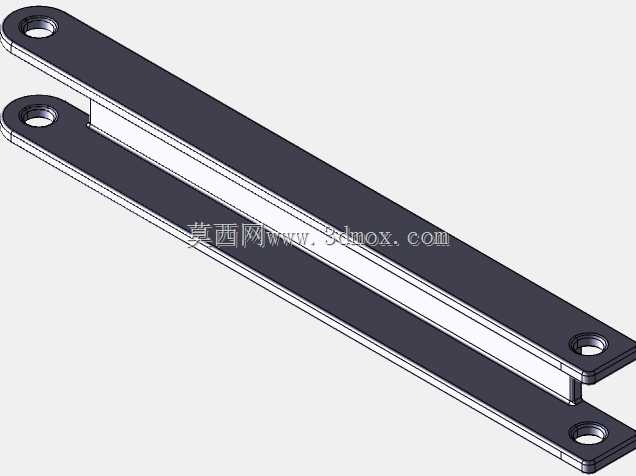

这款剪式顶升装置主要面向民用车辆应急维保场景设计，是私家车辆、轻型商用车辆随车配备的核心应急工具之一，主要应用场景涵盖户外道路突发换胎作业、车辆底盘简易检修临时支撑、小型设备安装位微调顶升等场景，尤其适配非专业维修场地的无动力辅助作业需求，无需外接电源、液压泵站等配套设施，仅依靠人力操作即可完成额定载荷范围内的顶升作业，适配绝大多数普通家用轿车的底盘离地间隙作业需求。从功能特性来看，该装置采用纯机械剪式连杆增力结构，通过长操作杆输入扭矩，带动中部传动丝杆转动，驱动两组对称布置的剪臂绕铰接点做收合动作，将丝杆的水平方向旋转进给转化为两端支撑面的垂直方向顶升位移，整体结构无液压密封元件，不存在长期存放后漏油失压的风险，日常存放无需特殊养护，静置存放数年仍可保持可靠的作业性能，相较于液压类顶升工具更适合长期随车备用。在设计思路上，该装置优先考虑了随车存放的空间适配性，整体采用扁平化布局设计，非作业状态下剪臂完全收合后整体厚度较薄，可轻松放入车辆后备箱侧边储物槽、备胎仓缝隙等狭小储物空间，不会占用过多后备箱储物容积；支撑端采用大尺寸平面支撑面板，接触车辆底盘支撑位时可分散接触应力，避免顶升过程中应力集中刮伤、顶变形车辆底盘钣金，底部支撑面同样采用大尺寸平板结构，在非硬化路面作业时可降低对地压强，减少作业过程中装置下陷的风险；传动丝杆采用梯形传动螺纹，具备可靠的自锁特性，当顶升作业到达目标高度停止操作时，丝杆可依靠螺纹副的自锁力锁定当前顶升高度，无需额外加装锁止销、安全挡块等附件即可避免负载下滑，大幅提升作业过程的安全性。从安装与作业边界来看，该装置完全展开后可达到普通家用轿车换胎所需的标准顶升高度，收合状态下的最低高度可适配多数轿车底盘侧裙下方的插入间隙，操作杆采用加长直杆设计，作业时操作人员可保持站立姿态施加操作力，无需蹲伏在车辆旁侧发力，操作力经过丝杆与剪臂的力矩放大后，普通成年使用者即可轻松完成车辆单侧的顶升动作，整体铰接点均采用耐磨衬套结构，反复使用过程中铰接位磨损量极小，可长期保持结构配合精度，避免出现顶升过程中卡滞、晃动的问题，整体结构无易损易耗件，正常使用场景下可实现全生命周期免维护，完全满足随车应急工具的可靠性要求。
