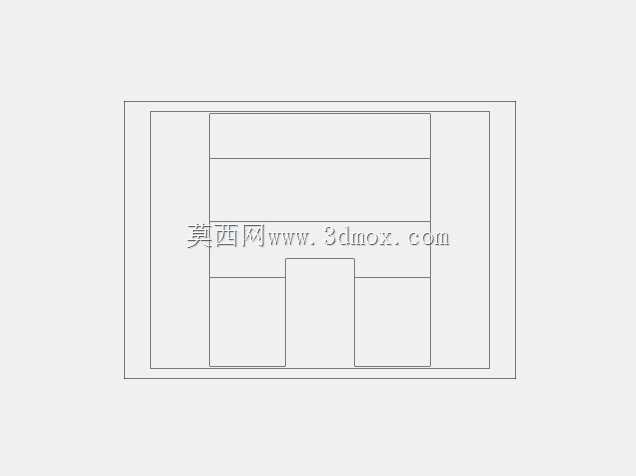

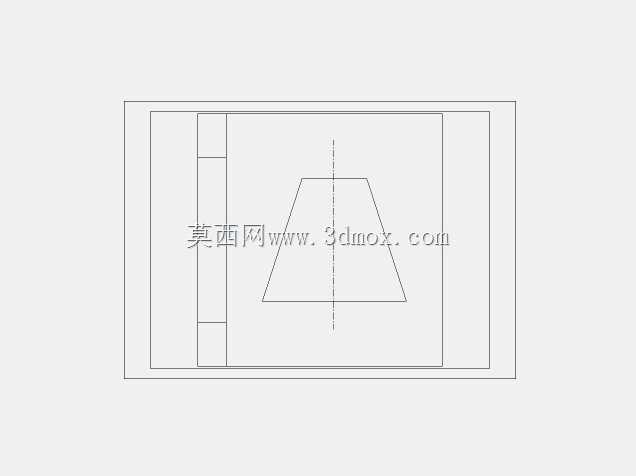

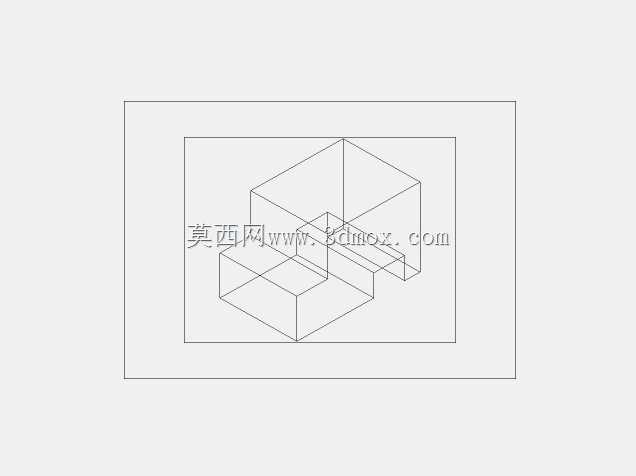

2A容量D3系列电源变压器铁芯结构设计

项目分类:变压器 发布时间:2024-12-23 ID:866717
  • 2A容量D3系列电源变压器铁芯结构设计
  • 2A容量D3系列电源变压器铁芯结构设计
  • 2A容量D3系列电源变压器铁芯结构设计
  • 2A容量D3系列电源变压器铁芯结构设计
  • 2A容量D3系列电源变压器铁芯结构设计
  • 2A容量D3系列电源变压器铁芯结构设计

在低压配电末端、小型工控设备内置供电回路、民用电子设备电源适配模块这类场景里,小容量电源变压器的结构合理性直接决定了供电稳定性与设备内部空间利用率,本次呈现的2A等级D3系列电源变压器结构,正是针对这类小功率供电场景做的适配设计。从实际使用场景来看,这类变压器常被安置在设备内部的PCB板旁、小型电控盒的预留安装位中,不需要额外的大型防护外壳,依靠自身铁芯与绕组的绝缘封装即可满足常规环境下的使用要求,常见于小型工控传感模块供电、桌面式电子仪器电源转换、民用小功率家电的电压适配环节,承担将市电交流电压转换为设备所需低压交流的核心功能,为后续整流稳压电路提供匹配的输入电压。

从设计思路上看,该结构优先考虑了绕组排布的空间利用率,采用叠片式铁芯的中柱绕组分段布局,将初次级绕组沿铁芯中柱的轴向做分层排布,初次级之间预留了足够的绝缘隔离距离,避免高压侧与低压侧之间出现爬电风险,同时分段式的绕组排布可以有效降低绕组间的分布电容,减少高频干扰从电源侧串入后端负载电路。铁芯部分采用标准EI型叠片结构,叠片的接缝处做了错位叠压处理,能够有效降低空载状态下的涡流损耗与磁滞损耗,减少变压器工作时的空载电流,提升小负载状态下的转换效率。

从外形尺寸与安装边界来看,该变压器的整体外轮廓为方正结构,铁芯的外框尺寸适配常规小功率变压器的通用安装孔位,底部预留的安装引脚间距符合PCB板直插安装的标准间距,不需要额外定制安装支架即可直接完成板载焊接固定;整体厚度控制在紧凑范围内,能够适配厚度有限的小型设备外壳内部空间,不会出现与周边电容、散热片等元器件干涉的情况。绕组的出线端统一排布在铁芯的同一侧,方便生产过程中的接线操作,也便于后续设备组装时的线束整理,避免出线杂乱导致的绝缘破损风险。

功能特性层面,该结构设计充分考虑了2A额定输出电流下的发热问题,绕组线径选取时预留了足够的电流裕量,避免满负载运行时绕组温升过高导致绝缘层加速老化;铁芯的磁通密度选取在硅钢片的线性工作区间内,即使出现短时间的过载情况,也不会因为铁芯磁饱和导致输出电压骤降或者绕组电流激增烧毁设备。同时,整体结构的机械强度足够,能够承受常规设备组装、运输过程中的振动冲击,不会出现铁芯叠片松动、绕组移位的问题,保证长期使用过程中的参数稳定性。在实际选型适配时,设计人员可以直接参考该结构的安装边界尺寸,在设备电控部分的布局阶段预留对应的安装空间,不需要额外对变压器结构做二次修改,能够有效缩短设备的研发周期,减少电源适配部分的重复设计工作量。
