快拆式楔形顶紧门栓锁固结构

该结构属于小型手动锁固类五金构件，主要应用于小型设备检修门、工装夹具侧门、试验舱防护门、小型柜体舱门的快速锁闭场景，尤其适合需要频繁开合、对锁合定位精度有一定要求，同时需要手动快速操作无需额外工具的使用场景，相比传统旋转式门栓，该结构依靠楔形面的挤压力实现锁止，锁合后无旷量，不会因为设备运行产生的振动出现松脱移位的问题。

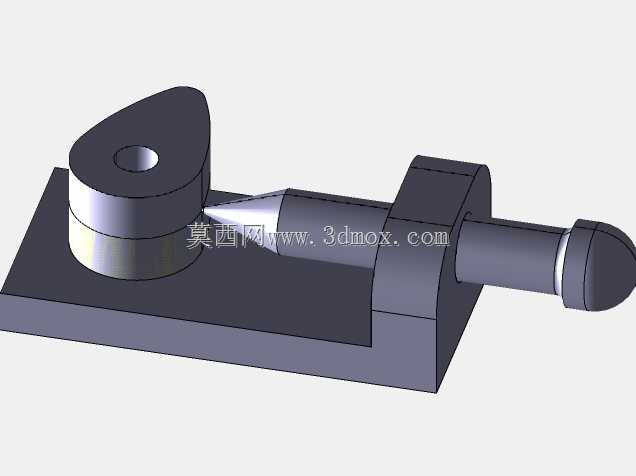

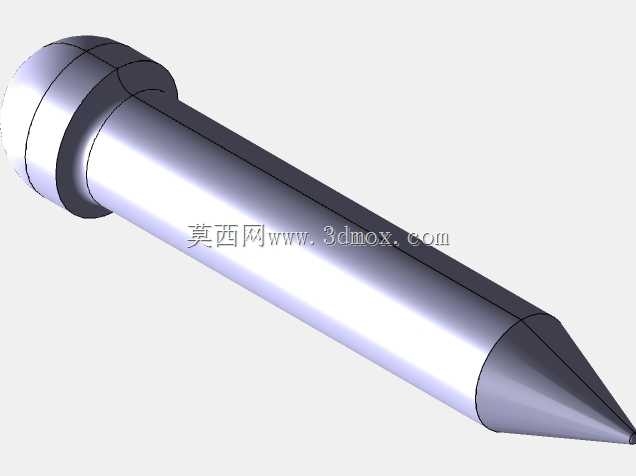

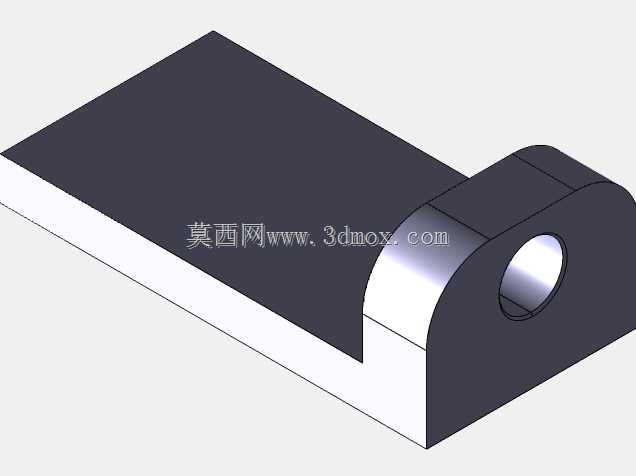

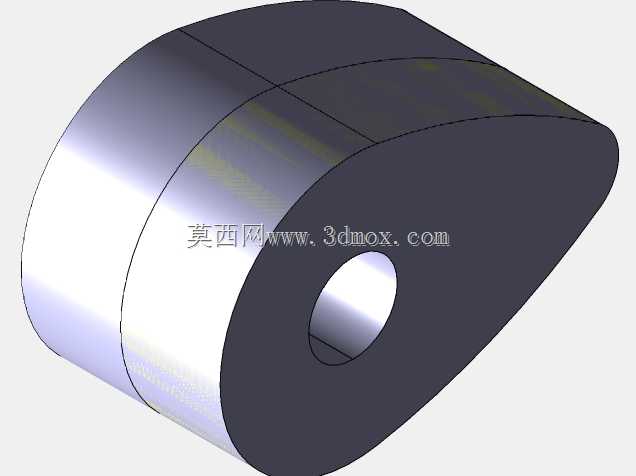

从功能特性来看，该构件分为固定基座、楔形顶紧块、滑移锁杆三个核心部分，固定基座为带安装孔的平板结构，可通过螺栓直接固定在门框侧边的安装面上，楔形顶紧块铰接在基座端部，可绕铰接轴小角度转动，其楔形工作面与滑移锁杆的锥头端配合，当滑移锁杆向楔形块方向推进时，锥头面挤压楔形块的斜面，带动楔形块转动，最终楔形块的外侧直面抵靠在门体的挡边上，通过斜面增力效应产生足够的压紧力，将活动门体牢牢压合在门框密封面上，既实现锁止，又能保证门体与门框之间的密封件被均匀压紧，避免出现缝隙漏尘、漏液的问题。滑移锁杆的端部设计为球形捏手结构，操作人员无需借助工具，直接握持球形端即可推动锁杆完成锁止或解锁动作，解锁时只需向外拉动锁杆，锥头脱离楔形块后，楔形块可自由回转，解除对门体挡边的抵压，门体即可正常开启。

在设计思路上，该结构充分利用了楔形斜面的力学增力特性，将操作人员施加在锁杆上的轴向推力，通过斜面转化为垂直于门体方向的压紧力，相比直接插拔的门销结构，锁合力度更大，且锁合行程内可以自适应一定的门体安装公差，即使门体与门框之间存在小幅的装配间隙误差，也能通过楔形块的转动角度补偿，保证锁合的可靠性。铰接位置的销轴孔设计为间隙配合，保证楔形块转动灵活无卡滞，同时在楔形块与基座的接触面做了减摩处理，长期反复使用也不会出现磨损卡滞的问题。

从安装边界来看，固定基座的底面为全平面设计，安装时只需要在门框对应位置预留两个螺栓过孔的安装位置即可，基座整体厚度较薄，不会突出门框过多占用外部空间，滑移锁杆的导向座与基座为一体化结构，锁杆的滑移行程控制在合理范围内，解锁状态下锁杆不会过度向外伸出，避免误碰或剐蹭操作人员，锁合状态下锁杆的球形端突出导向座的长度符合人体工学操作距离，握持施力时手感舒适，不会出现硌手的问题。整个结构没有细小易脱落的零件，所有构件都集成在基座上，安装后不会出现零件散落丢失的情况，适合在工业生产现场、户外小型设备柜体等环境下长期使用，维护成本极低，只需要定期在滑移面和铰接位置加注少量润滑脂即可保证长期顺畅运作。
