数控设备用嵌入式安装壳体结构设计

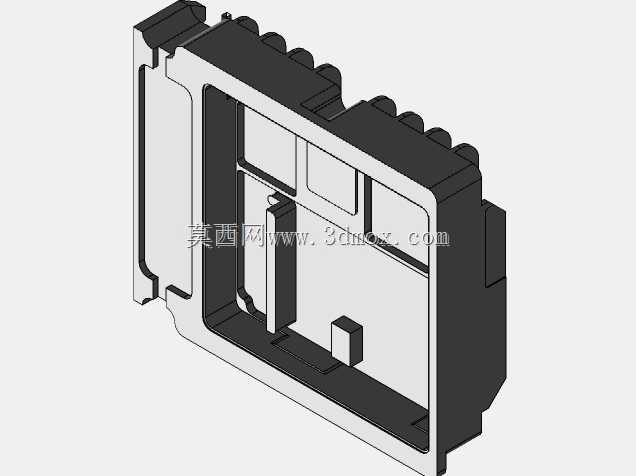

这款壳体结构主要面向数控加工设备的内置功能模块安装场景，是数控系统中承载核心功能板卡、接线端子与小型传感组件的专用支撑防护结构，在实际生产场景中，这类壳体多安装在数控设备的操作侧内腔、电气柜预留安装位或是加工工位旁的功能扩展区，既能够为内部搭载的电子元件、接线组件提供稳定的物理防护，隔绝加工过程中产生的切削碎屑、切削液飞溅以及车间环境中的粉尘侵入，也能通过自身的结构定位保证内部组件的安装位置精度，避免设备运行过程中的振动导致元件移位、接线松脱等问题。从功能特性来看，该壳体采用单侧开口的框式主体结构，外侧设置的多道凸起筋条一方面能够强化壳体自身的结构强度，在受到外力挤压或是安装紧固时不易发生形变，另一方面也能在嵌入式安装时与安装位的卡槽形成配合，起到安装导向与限位的作用，无需额外加装过多定位紧固件即可完成初步固定。壳体内部设置了多道分隔筋与定位凸台，能够将内部空间划分为不同的功能区域，分别对应板卡安装、接线排布、小型元件固定等不同需求，内部的凸台位置预留了元件安装的贴合面，能够保证搭载的元件与壳体贴合紧密，减少振动传递的同时也便于后续的接线与调试操作。在设计思路上，这款壳体优先考虑了数控加工场景的实际使用需求，整体采用等壁厚设计，既能够满足CNC批量加工的工艺要求，减少加工过程中的走刀路径复杂度，降低加工过程中的材料损耗与加工时长，也能保证壳体整体重量控制在合理范围内，不会给安装位带来额外的承重负担。壳体的开口侧边缘做了倒角处理，既能够在安装时避免划伤操作人员，也能在嵌入安装位时起到导向作用，降低安装对位的难度。从安装边界来看，壳体整体为规整的类长方体结构，外侧无多余外凸结构，安装时仅需按照壳体的外轮廓尺寸预留对应大小的嵌入式安装槽即可，外侧的筋条与安装槽的对应卡槽配合后，能够限制壳体前后、左右方向的位移，仅需在壳体后侧预留对应的接线空间，即可完成整体安装，安装完成后壳体的正面与安装面基本齐平，不会额外占用设备外部的操作空间，也能避免外部磕碰对壳体造成损伤。壳体的壁厚经过针对性设计，既能够满足日常防护的强度需求，也不会因为壁厚过大导致整体尺寸臃肿，内部的分隔筋高度与内部搭载元件的高度匹配，能够在盖上对应盖板后刚好压住内部元件，进一步提升内部组件的固定稳定性，即使在设备长时间运行产生持续振动的情况下，内部元件也不会出现松脱移位的问题，能够有效提升数控设备功能模块的运行稳定性，减少日常维护的频次。
