CNC加工用方形主轴安装座结构设计

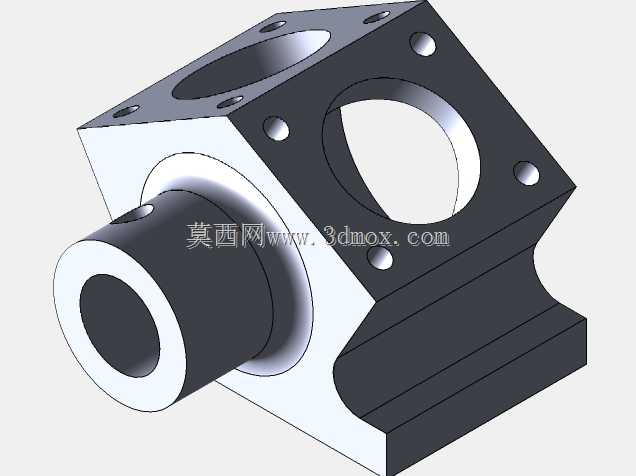

该零件为数控加工设备配套的主轴安装固定基座，主要应用于中小型CNC精雕机、小型数控铣床的主轴单元装配场景，承担主轴定位、载荷承载、传动精度保持的核心作用，是机加工设备主轴系统的关键支撑构件。在实际设备运行过程中，该基座需要承接主轴高速旋转产生的径向切削力、轴向进给力，同时抵消加工过程中产生的振动载荷，保障主轴运转的同轴度与稳定性，避免因支撑刚性不足导致的加工振纹、尺寸超差等问题。从功能特性来看，该结构采用一体化方块式主体设计，前端伸出的圆柱轴套段为主轴安装孔位，内孔采用高精度公差设计，可与主轴外径形成过渡配合，保证主轴装配后的同轴度要求；主体上方的大尺寸通孔为走线与冷却管路预留通道，侧面的大口径开孔可用于安装主轴锁紧机构或者编码器反馈组件，主体端面均匀分布的沉头安装孔可实现基座与设备滑台的刚性连接，底部的平面安装基准面经过精磨处理，可保证装配后主轴轴线与工作台面的垂直度要求。设计过程中优先考虑了刚性与轻量化的平衡，主体采用方块式结构最大化提升抗弯截面系数，在非承载区域开设大尺寸减重孔，既降低了零件整体重量，减少滑台运动负载，又避免了实体结构带来的材料浪费与应力集中问题；所有安装孔位均做了沉头处理，保证紧固件装配后不突出安装面，避免干涉其他运动部件；各连接面之间设计了退刀槽与倒角，既方便加工时的刀具退刀，也能去除锐边避免装配时割伤操作人员，同时提升零件装配的贴合度。从安装边界来看，该基座整体外轮廓为方正结构，底部安装面的孔位间距符合通用小型数控设备的滑台安装标准，前端伸出的轴套段长度经过匹配设计，不会与刀库、防护钣金等周边部件产生运动干涉，各外接油口、走线孔的位置预留了足够的管线弯曲空间，可适配不同规格的电主轴与机械主轴装配需求，无需额外修改安装接口即可直接替换同类型安装座，大幅降低设备维护与改装的成本。
