精密回转主轴连接壳体结构设计

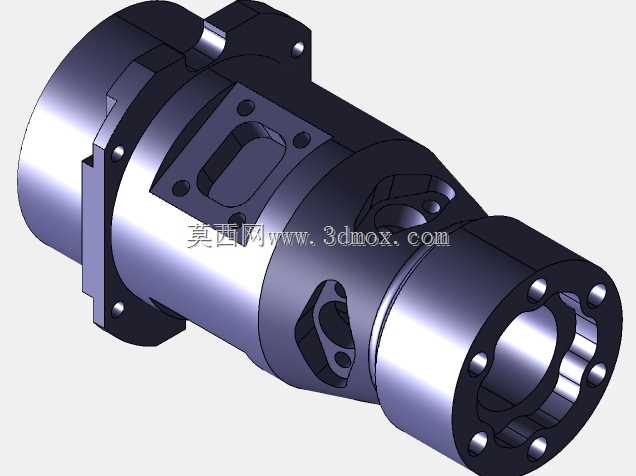

该回转主轴连接壳体是高端数控加工设备主轴单元的核心承载构件，主要应用于精密镗铣加工中心、高精度数控车床的主轴传动系统中，承担主轴组件的定位支撑、传动扭矩传递、切削载荷分散以及内部传动部件防护的核心作用，是保障主轴回转精度、运行稳定性与加工可靠性的关键结构件。从实际设备运行场景来看，该壳体安装于主轴箱与主轴输出端的衔接位置，一端对接主轴箱的安装基准面，通过端面周向均布的螺栓孔实现与箱体的刚性锁紧，另一端对接刀具装夹机构或者工件夹持单元，为前端工作组件提供稳定的安装基准，同时壳体内部预留的空腔可容纳主轴轴承组、传动键、密封组件等内部零件，侧壁开设的异形槽与通孔分别用于润滑管路布设、冷却介质流通以及传感器安装走线，能够在高速回转工况下为内部组件提供密闭的防护空间，阻挡切削液、金属切屑、粉尘进入主轴内部，避免精密配合面出现磨损、卡滞等问题。在产品功能特性设计上，该壳体采用阶梯式同轴回转结构，整体沿轴向设置多段不同直径的配合圆柱面，各段圆柱面保持严格的同轴度公差要求，确保主轴装配后回转跳动量控制在微米级精度范围内；壳体侧壁设置的凸台与安装孔位，分别用于固定外部限位开关、转速检测传感器以及润滑注油接头，周向分布的螺栓连接孔采用等角度排布设计，保证连接锁紧时受力均匀，避免装配应力导致的壳体变形影响主轴精度；壳体上的减重槽与镂空结构在不降低整体结构刚性的前提下，有效减少了构件自身重量，降低主轴高速回转时的转动惯量，提升主轴启停响应速度与动态运行稳定性。设计过程中，首先围绕主轴的额定转速、最大切削载荷、预期加工精度等级确定壳体的整体刚性需求，选用高强度合金结构钢作为基材，通过有限元分析模拟不同切削工况下的受力变形情况，优化各段壁厚与加强筋的分布位置，确保在最大切削载荷下壳体的径向变形量不超过精度允许阈值；其次严格匹配内部轴承、传动件的安装尺寸，各配合面根据装配需求设置对应的公差等级，与轴承外圈配合的位置采用过盈配合公差，与箱体对接的端面设置高精度的定位止口，保证装配时的同轴度与端面跳动符合装配要求；同时充分考虑现场装配与后期维护的操作空间，各连接孔位、走线槽的位置预留足够的操作余量，密封槽的尺寸适配标准密封圈规格，降低后期维护的配件更换难度。在外形尺寸与安装边界方面，该壳体整体轴向长度适配对应规格主轴箱的安装空间，最大外径满足主轴箱内部的安装避让要求，两端连接法兰的螺栓孔分布圆直径与对接组件的安装尺寸完全匹配，侧壁突出的凸台结构不会与周边的进给机构、防护盖板产生运动干涉，安装后整体结构与周边部件保留足够的安全间隙，能够适配多种同规格不同配置的主轴单元安装需求，在高速精密切削加工场景下可长期保持稳定的支撑精度，有效提升加工设备的连续运行可靠性与工件加工精度。
