侧装式铰接支撑连接构件

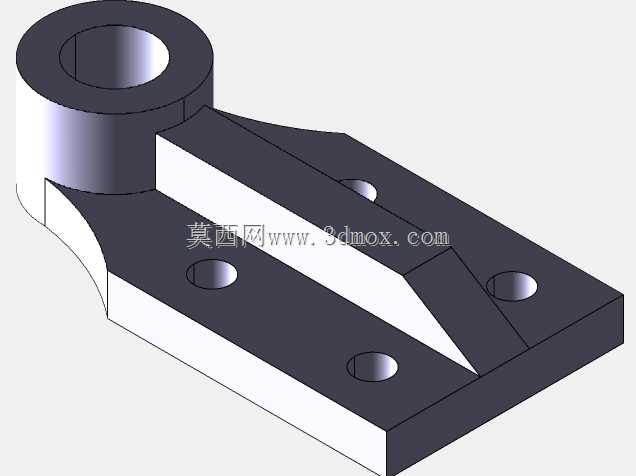

该侧装式铰接支撑连接构件，主要应用于工业自动化生产线、工装夹具定位单元、小型机械设备的活动连接部位，承担铰接转动、载荷传递、侧向支撑的核心作用，在需要实现部件间定角度摆动、相对转动的装配场景中，能够为活动部件提供稳定的回转支撑基础，同时通过自身的刚性结构抵消运行过程中产生的侧向载荷与径向力矩，避免活动部件出现偏移、卡滞或受力变形的问题。从功能特性来看，构件一端为一体化成型的圆筒状铰接套结构，内孔经过精度适配设计，可与配套的铰接销轴形成间隙配合，满足转动副的低摩擦回转需求，铰接套的壁厚经过载荷校核，能够承受额定范围内的径向冲击力与持续扭转力矩，长期往复转动下不易出现套口变形、内孔磨损超差的问题；构件主体为矩形安装基座，基座平面上设置有四个对称分布的沉头安装孔，可通过内六角螺栓将构件整体固定在安装基准面上，沉孔设计能够保证螺栓安装后端面不突出基座平面，避免与相邻活动部件产生运动干涉，基座与铰接套之间采用渐变过渡的加强结构连接，消除了直角连接处的应力集中问题，大幅提升了构件整体的抗弯折、抗疲劳性能。从设计思路来看，该构件采用一体化切削成型的结构方案，摒弃了传统分体焊接式铰接座的拼接缺陷，整体结构无焊缝、无拼接缝隙，材料组织连续性好，结构强度与尺寸稳定性更优；设计过程中充分考虑了安装边界的适配性，基座底面为全平面精加工设计，能够与安装基准面实现完全贴合，保证安装后的位置精度，铰接套的轴线与基座安装平面保持严格的平行度公差，确保配套转动部件的回转轴线与安装基准平行，避免转动过程中出现别劲、磨损加剧的问题；构件的外形轮廓做了倒角与棱边钝化处理，既消除了加工锐边带来的装配安全隐患，也减少了构件在狭小安装空间内与其他部件的剐蹭概率。从安装边界来看，构件整体为紧凑型布局，基座长度、宽度与铰接套的外径、轴向长度经过比例优化，在保证结构强度的前提下尽可能压缩占用空间，能够适配安装空间局促的工装内部、设备侧壁等场景，四个安装孔的孔距按照通用安装规范设计，可兼容多数标准型材、设备安装板的孔位布局，无需额外进行安装孔的二次加工即可完成装配，铰接套的内孔尺寸与通用标准销轴直径适配，可直接搭配市售标准销轴、轴用挡圈完成转动副的装配，大幅降低了配套加工的成本与装配难度。在实际使用场景中，该构件可作为气动摆杆的支撑座、防护门的铰接支座、夹具压臂的回转基座使用，能够在中等载荷、中低转速的往复摆动工况下长期稳定运行，自身的刚性结构可有效减少转动过程中的晃动量，提升活动部件的运行精度与稳定性。
