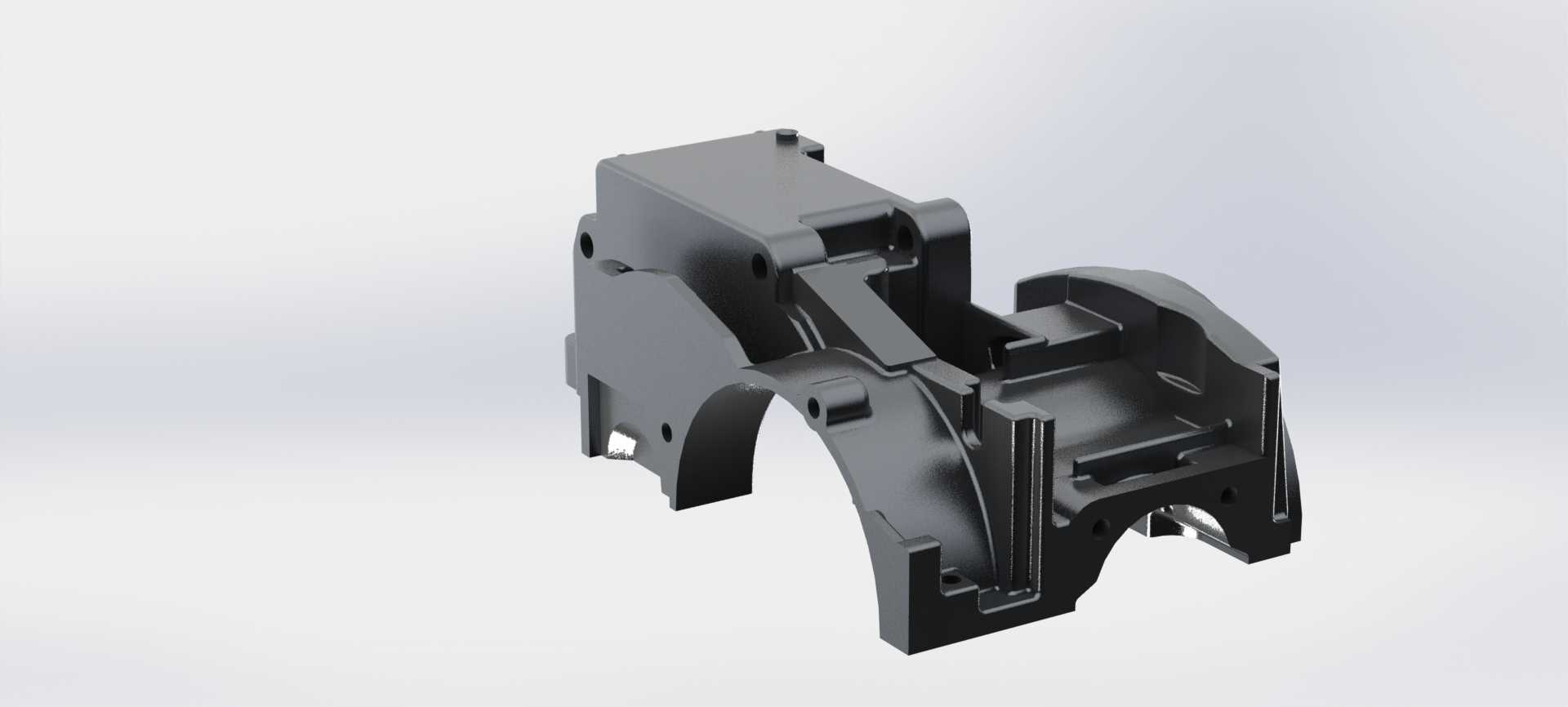

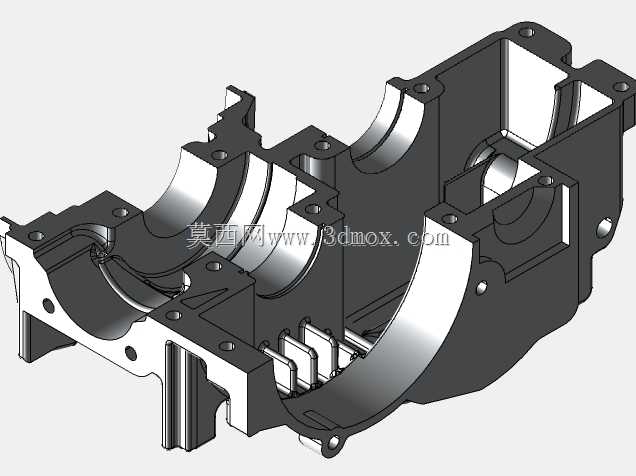

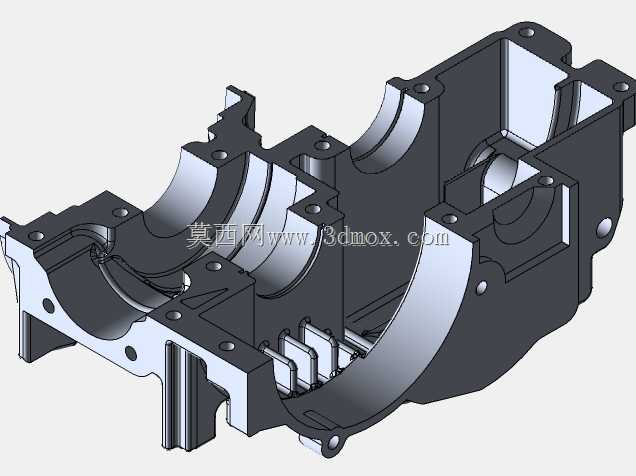

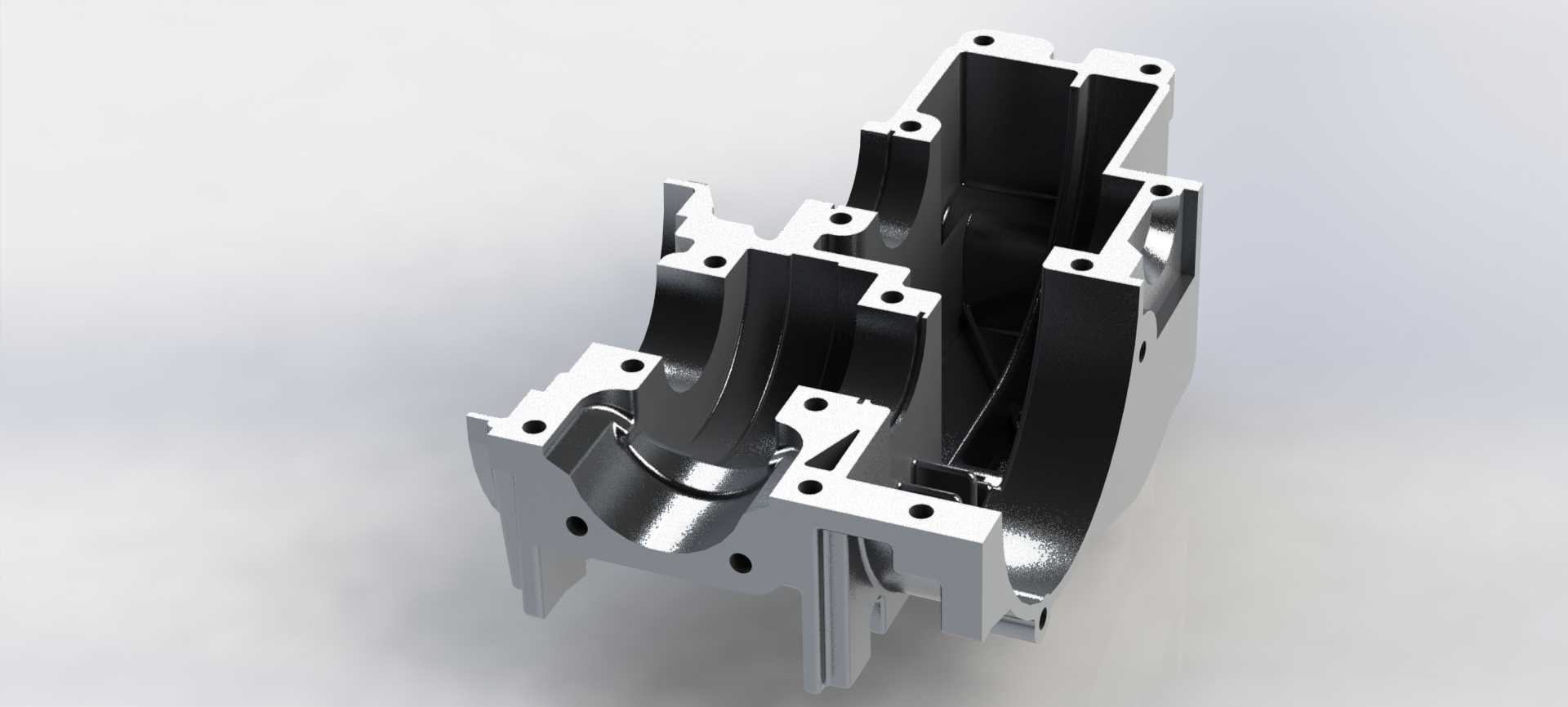

PuchE50摩托曲轴箱壳体结构设计

该款曲轴箱是适配小排量两轮动力设备的核心承载构件，主要应用于轻型燃油摩托、迷你越野机车的动力总成区域，作为内燃机的核心基体部件，承担着容纳曲柄连杆机构、固定变速传动组件、密封动力腔室、衔接整车安装点位的核心作用，是动力单元能够稳定运行的基础支撑结构。在实际装车场景中，曲轴箱需要同时承受燃烧冲程传递的交变冲击力、曲柄连杆高速运转的振动载荷、以及传动齿轮啮合的侧向作用力，因此其结构设计的合理性直接决定了动力单元的运行寿命与NVH表现。从产品功能特性来看，该曲轴箱的内部型腔尺寸完全匹配对应机型的曲柄摆幅、连杆行程与主轴排布位置，所有轴承安装位、油封贴合面、螺栓紧固点位的位置精度都经过严谨校核，能够保证曲柄组件运转时无卡滞、各密封面无渗漏风险，同时预留了润滑油道的布设空间，可实现内部运动部件的持续飞溅润滑；外部结构则还原了原厂机型的安装边界，能够直接适配对应车型的车架固定点、缸体连接面、侧盖安装位与外围附件的装配需求，无需额外修改即可完成动力总成的组装匹配。在设计思路层面，该结构优先保障内部功能尺寸的精准性，围绕曲柄连杆的运动包络进行型腔掏空设计，在避开运动干涉的前提下，通过加强筋的合理布设提升壳体的结构刚度，在受力集中的轴承座区域、缸体连接区域做了局部加厚处理，平衡了壳体轻量化需求与结构强度要求；同时兼顾了外部造型的还原度，保留了原厂机型的外观轮廓特征，既满足功能装配需求，也适配复古车型的外观还原需求。从安装边界来看，该曲轴箱的各连接面平面度、安装孔位同轴度都符合小排量内燃机的装配公差要求，与缸体、侧盖、变速组件的配合间隙控制在合理区间，能够保证组装后动力单元的密封性能与运转同轴度，避免因装配偏差导致的异常磨损、漏油或振动异响问题，可直接用于同款机型的配件复刻、维修替换或是复古机车的改装组装场景。
