移动式低温介质储运气缸结构设计

　　这款低温储运气缸主要面向液氧、液氩、液氮这类低温工业介质的现场周转与终端供给场景，在工业气体充装站、机械加工车间的焊接作业区、实验室集中供气站点、医疗配套的氧源供给区域都有广泛应用，区别于固定安装的大型低温储槽，这款带脚轮的移动式结构可以灵活适配作业点位频繁变动的使用需求，不需要额外铺设长距离的真空输送管路，就能把低温液态介质直接输送到用气点位，减少管路输送过程中的冷量损耗与介质汽化浪费。

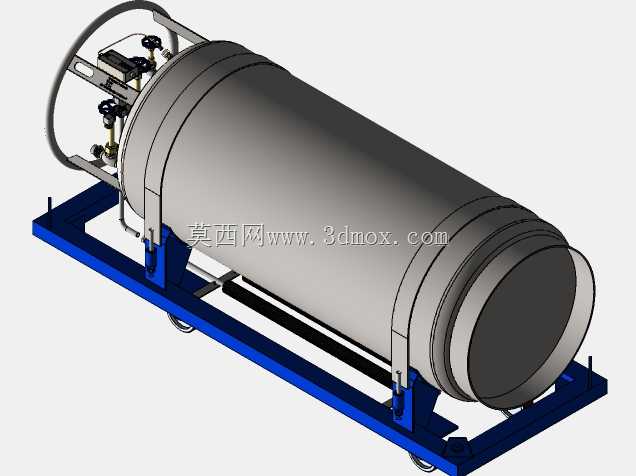

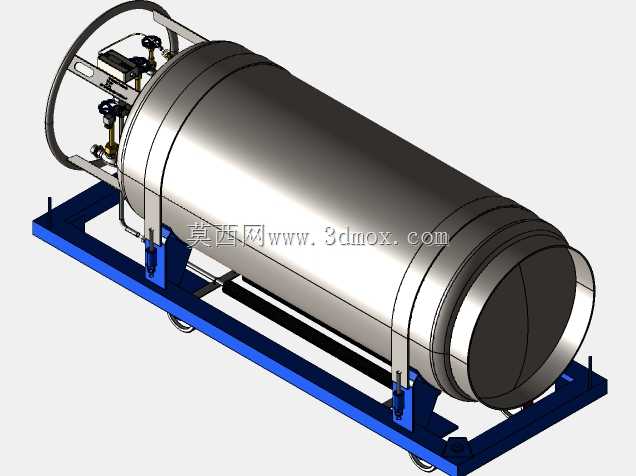

　　从结构设计逻辑来看，整体采用卧式承压内胆加外真空夹层的经典杜瓦结构，内胆选用适配深冷工况的奥氏体不锈钢材质，能够承受-196℃级别的低温工况下的介质压力，内外胆之间的夹层抽至高真空状态，同时搭配多层绝热反射材料，最大限度降低辐射、传导、对流三种形式的漏热，保证低温介质的日蒸发率控制在工业应用允许的范围内，避免介质无故汽化超压带来的安全隐患。底部的承托框架采用型钢焊接成型，框架与内胆之间设置了低导热系数的支撑垫块，既能够承担满液状态下内胆的整体重量，又能尽可能减少支撑位置的固体传导漏热，避免支撑位置出现大面积结霜的问题。

　　设备的操作端集中布置在筒体的一端，所有进出液管路、增压管路、放空管路、安全阀组、压力表接口都集成在这个端面上，操作人员不需要绕设备走动，站在操作侧就能完成全部的进出液、增压、压力调节、放空作业，管路布局上特意做了冷收缩余量设计，所有低温管路都设置了补偿弯结构，避免设备充入低温介质后管路冷缩拉扯导致焊缝开裂泄漏，管路上的阀门都选用适配深冷工况的长轴低温阀，阀杆延长段能够把阀柄的操作位置延伸到结霜区域以外，避免操作人员操作时被低温冻伤，同时也防止密封件长期处于深冷环境下加速老化失效。框架底部配置的四个脚轮中，两个为定向轮两个为万向带刹车轮，既能够在平整的车间地面上灵活推行转向，到位之后踩下刹车就可以固定设备位置，不会因为地面坡度或者管路拉扯出现移位。

　　从安装边界与尺寸适配角度来说，这款卧式气缸的整体高度控制在常规成年人的腰部操作高度，不需要登高或者俯身就能够操作所有阀门与仪表，整体宽度适配常规车间的通道门宽度，能够顺利通过1.2米宽的车间通道与标准防火门，不需要对现场通道做额外改造。设备放置时只需要保证地面平整坚实，不需要做额外的地脚固定，脚轮的承载余量按照满液重量的1.5倍做选型设计，长期满载放置也不会出现脚轮变形的问题。筒体侧面布置的内置汽化器盘管直接集成在内外胆之间的夹层下部，不需要额外配置外置汽化器，依靠环境空气与夹层的换热就能够把液态介质汽化成符合使用压力要求的气态介质输出，简化了现场的管路连接步骤，只需要对接用气端的软管就可以直接供气。

　　设计过程中特意考虑了现场使用的常见问题，比如在安全阀的出口位置设置了导向引管，能够把超压排放的低温气体直接导向远离操作人员的地面方向，避免排放时低温气体喷溅伤人；液位显示装置采用耐低温的浮球式结构，指示刻度直接布置在操作侧的面板上，操作人员站在操作位就能直接查看剩余介质量，不需要爬到设备顶部查看；所有管路的连接位置都做了冗余密封设计，夹层的真空封口位置设置了保护罩，避免现场搬运过程中磕碰导致真空层失效。整体结构没有多余的冗余设计，所有部件都围绕低温介质的安全储运、灵活移动、便捷操作三个核心需求做布置，既满足深冷承压设备的安全规范要求，又适配工业现场复杂多变的使用环境，能够替代传统的高压气瓶组供气模式，单台设备的储气量相当于十几只高压气瓶，减少了现场气瓶更换的频次，也降低了高压气瓶存放带来的安全风险。
