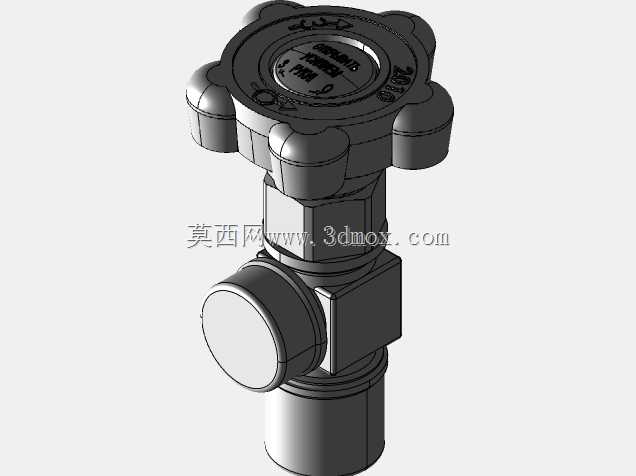

40升容量高压氧气球阀结构设计

这款氧气球阀主要面向工业气体充装、医用氧供气、高压氧舱配套、工业切割气路等场景设计，适配40升容积的高压氧气瓶端管路通断控制，公称压力等级覆盖PN400高压工况，公称通径为DN4，是高压小通径氧气管路里的核心控制部件。在实际应用场景中，这类小通径高压球阀常安装在氧气瓶出口端、汇流排支路、气体调压装置前端，负责精准控制高压氧气的通断状态，因为氧气属于强助燃介质，阀门的结构设计全程规避了油脂接触风险，所有过流部件的材质选型都满足氧兼容要求，避免高压高速氧气流动引发的燃爆风险。从功能特性来看，这款球阀采用浮动球密封结构，球体与阀座的密封副经过精密研磨配合，在40MPa的高压工况下依然能实现零泄漏密封，阀杆部位采用双重填料密封加防吹出结构设计，即使在频繁开关操作下，也不会出现阀杆飞出或者外漏的问题，手柄操作力矩经过优化，操作人员无需借助额外工具就能轻松完成高压工况下的阀门开关动作，开关定位带有明显的档位触感，能直观判断阀门的通断状态，避免误操作。设计思路上，这款阀门优先考虑高压氧工况的安全性，整体流道采用全通径等截面设计，尽可能降低高压氧气通过阀门时的流速，减少气流冲刷和绝热压缩带来的温升风险，阀体采用锻造一体式结构，没有多余的焊接接缝，从结构上消除了高压下的应力集中点，所有转角位置都做了圆弧过渡处理，避免尖角在高压氧气环境下引发的静电积聚或者燃爆隐患。外形尺寸方面，这款阀门整体结构紧凑，阀体两端的连接接口采用标准氧气瓶外螺纹连接形式，安装时无需额外配置转换接头，可直接与40升氧气瓶的瓶口接口匹配，安装边界预留了足够的扳手操作空间，在狭小的气瓶存放区域或者汇流排安装位也能顺利完成拆装作业，阀门整体高度控制在合理范围内，不会因为安装阀门后额外增加过多的气瓶整体高度，适配常规的气瓶存放架、运输固定架的尺寸要求，手轮的操作半径经过优化，开关时不会和相邻气瓶或者管路部件发生干涉，在多瓶组并排安装的汇流排场景下也能顺畅操作单瓶的阀门开关。
