电气设备用挤出型铝制散热翅片结构

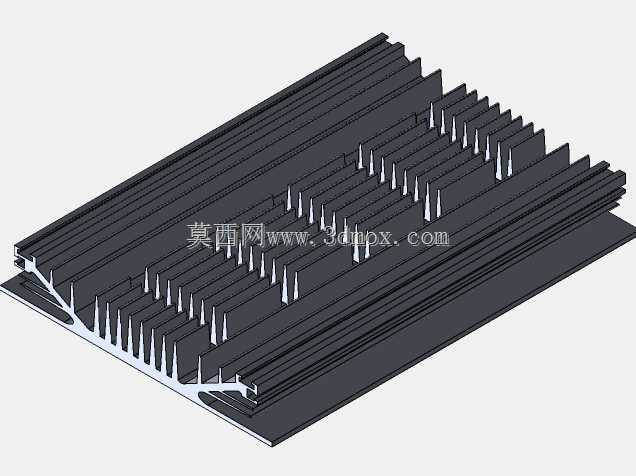

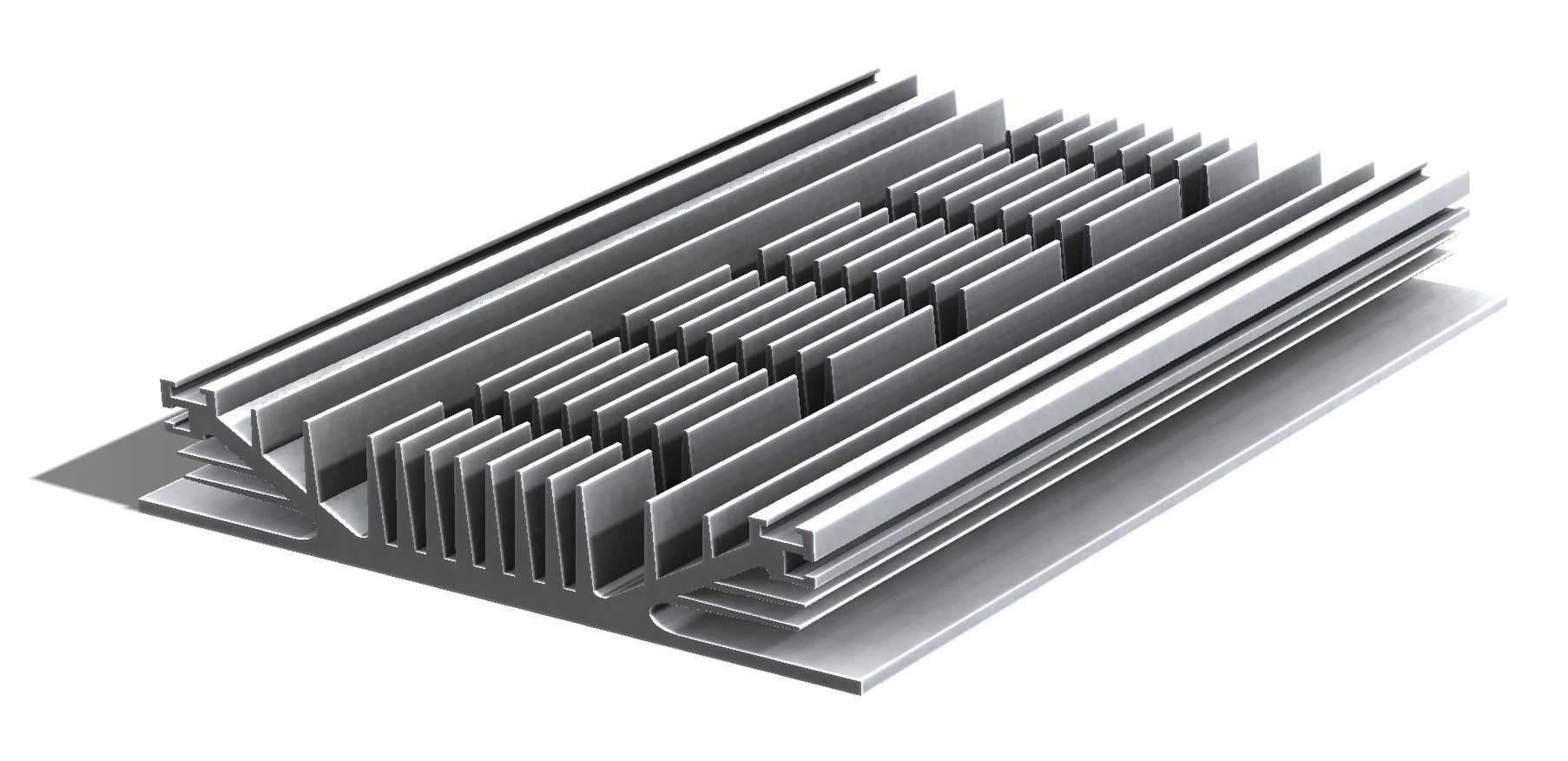

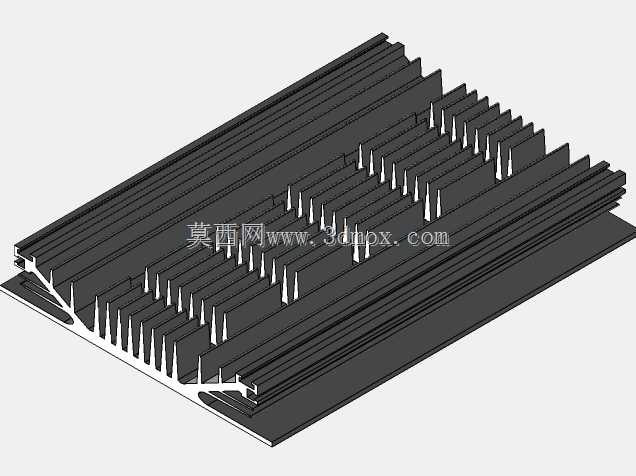

这款散热结构主要面向中小功率电气设备的被动散热场景，常见于工业控制柜内的功率模块、变频驱动单元、低压电气元器件的配套散热使用，依靠自然空气对流完成热量置换，无需额外搭配风冷组件即可满足常规工况下的散热需求，适合安装在封闭或半封闭的电气舱室内，避免额外风扇带来的积灰、噪音与维护成本问题。该产品采用铝挤出工艺成型，整体为一体化结构，没有拼接焊缝与组装缝隙，从基底到上部散热翅片为连续金属实体，导热路径不存在接触热阻，能快速将发热元器件接触面的热量均匀传导到每一片散热翅片表面。结构设计上采用了高低错落的多规格翅片排布，靠近基底外侧的翅片高度更高、间距更宽，中部区域的翅片密度更高、高度稍低，这种排布方式可以让空气在翅片间隙间形成自然的对流通道，热空气顺着倾斜的翅片导向向上流出，冷空气从底部与侧方间隙补充进入，避免了等距等高翅片容易出现的中心区域热量淤积问题。基底部分做了加厚平整处理，安装接触面的平面度控制在贴合要求范围内，不需要额外打磨即可与发热器件的安装面紧密贴合，减少界面热阻；基底两侧预留了标准的安装固定位，可以通过卡扣或者螺丝快速固定在PCB板或者电气安装导轨上，安装边界适配常规的小功率电气元件安装尺寸，不会和周边的电容、接线端子等元器件产生空间干涉。翅片的边缘做了微小的倒角处理，避免安装过程中划伤操作人员或者线缆绝缘层，整体结构的强度足够，常规安装与运输过程中不会出现翅片弯折变形的问题，适合批量配套在量产电气设备中，兼顾散热效率、生产成本与安装便利性，能够在-40℃到120℃的常规工业环境温度下长期稳定工作，满足多数民用与工业电气场景的散热要求。
