多安装位铰接支撑机械构件

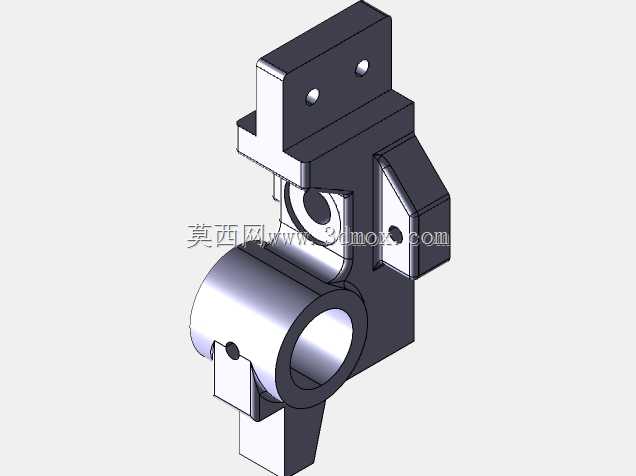

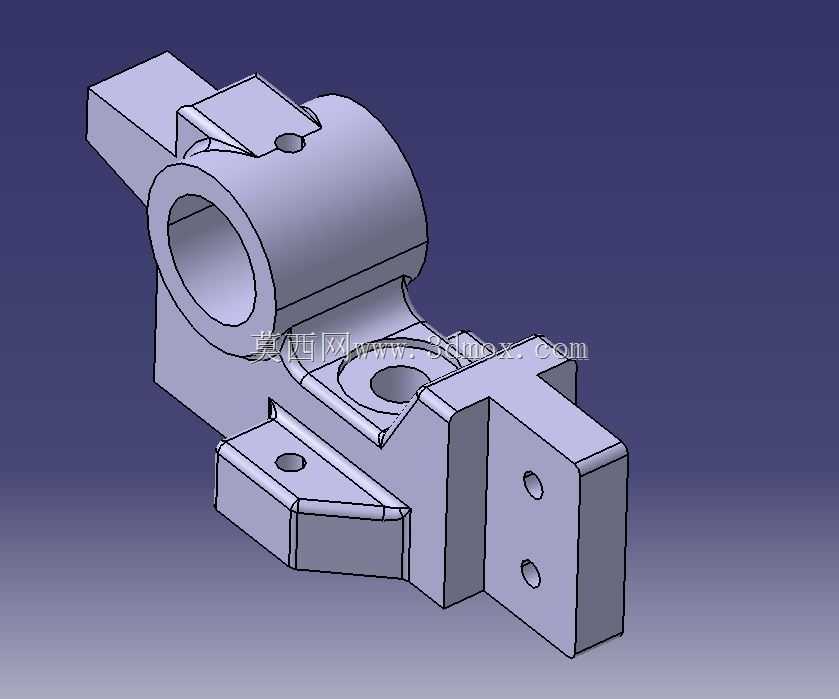

该构件属于机械传动与支撑系统中的核心铰接承载部件，主要应用于各类需要实现轴类部件回转支撑、多方位定位安装的工业设备场景，常见于自动化生产线的摆动执行机构、专用机床的进给导向单元、工程设备的联动铰接部位，承担着承载径向载荷、约束轴件回转自由度、衔接周边结构件的核心作用。从功能特性来看，构件主体设置有大直径贯通轴孔，孔壁经过同轴度公差优化设计，可与配套的衬套、销轴紧密配合，保证轴件回转过程中的同轴精度，避免长期运行出现偏磨卡顿问题；主体延伸出的多组安装翼板分别设置有不同规格的通孔与螺纹孔位，可适配不同方向的结构连接需求，既可以通过螺栓与设备机架刚性固定，也可以与联动摆臂铰接实现动力传递，部分平面区域预留的定位沉孔可用于安装限位挡块、润滑注油嘴等附属配件，满足长期运行的维护需求。设计过程中优先考虑了载荷分布的合理性，大轴孔周边设置有加强筋结构衔接底部安装基座，可有效分散轴件传递的径向冲击力，避免应力集中导致的构件变形；各安装翼板的厚度根据对应连接位置的受力大小做差异化设计，受力较大的侧方安装板采用加厚实体结构，受力较小的辅助安装位做轻量化挖槽处理，在保证整体结构强度的前提下尽可能降低构件自重，减少设备运行过程中的惯性负载。外形尺寸方面，构件整体采用非对称布局，主体轴孔的中心高度与各安装面的相对位置经过精准校核，横向延伸的安装翼板边界不超出轴孔外侧的垂直投影范围，底部安装面的平面度公差控制在合理区间，可直接贴合设备安装基准面完成固定，不需要额外加工调整垫片；各安装孔的孔位间距严格适配通用工业型材、标准连接件的安装尺寸，安装过程中可直接与标准件配合，无需二次改孔，能够大幅缩短设备的装配调试周期。构件的各棱边均做了倒角去毛刺处理，既避免装配过程中划伤操作人员，也可以减少应力集中点，提升构件的抗疲劳寿命，适配长期往复摆动、变载荷冲击的工况使用需求。
