双缸内燃发动机曲柄连杆配气结构展示

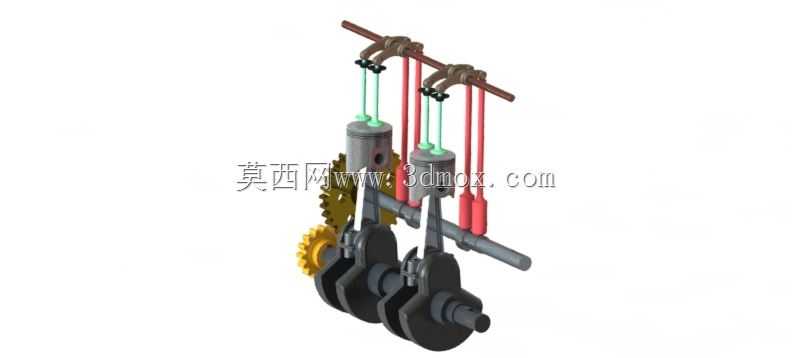

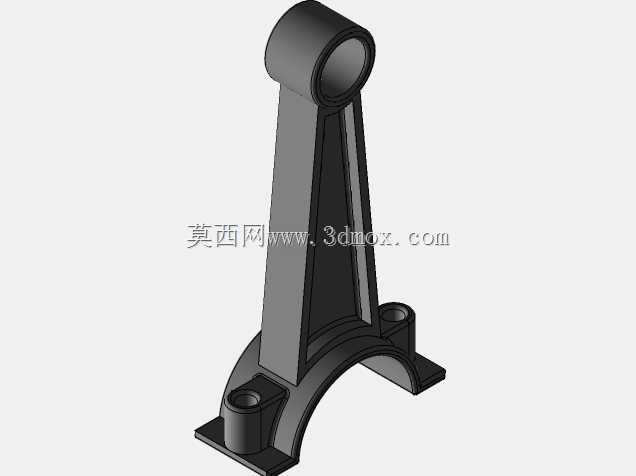

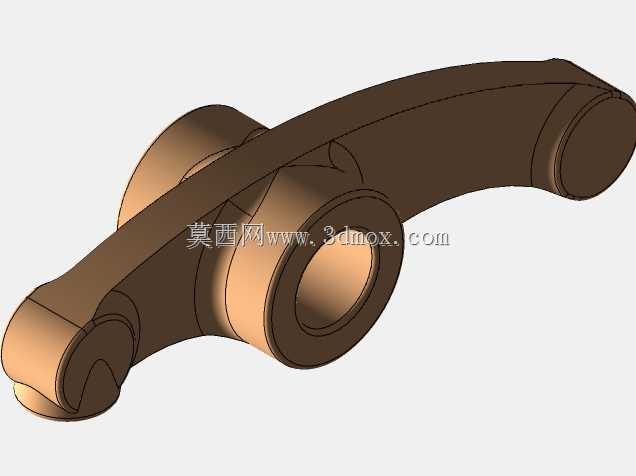

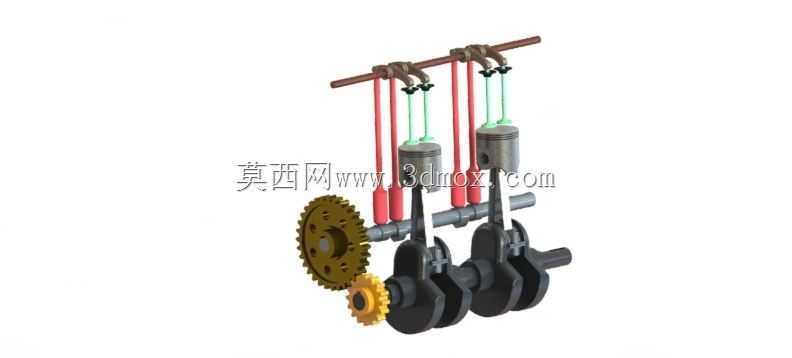

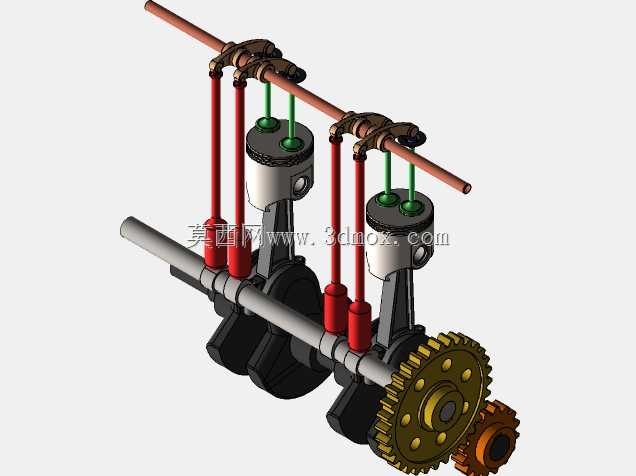

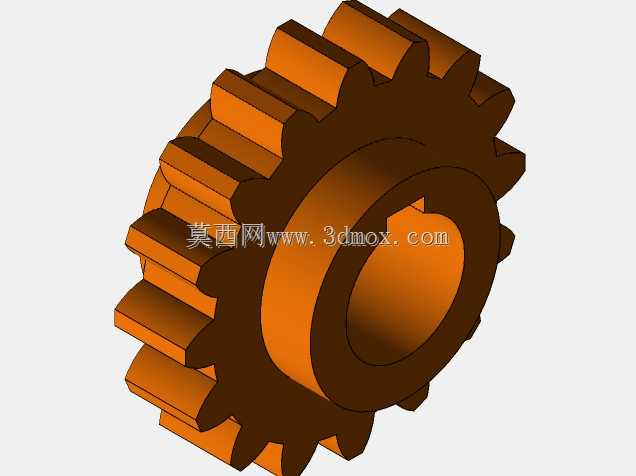

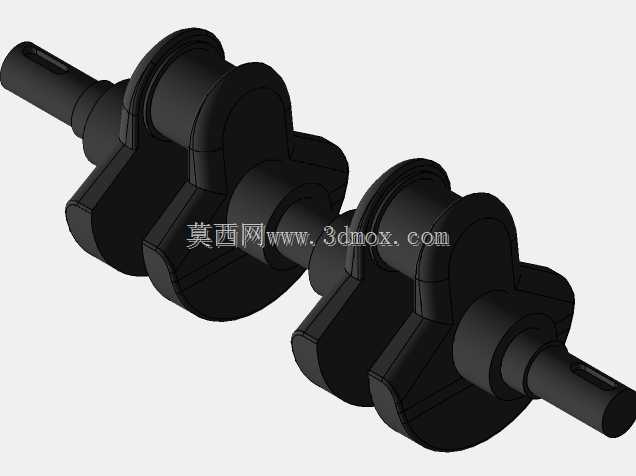

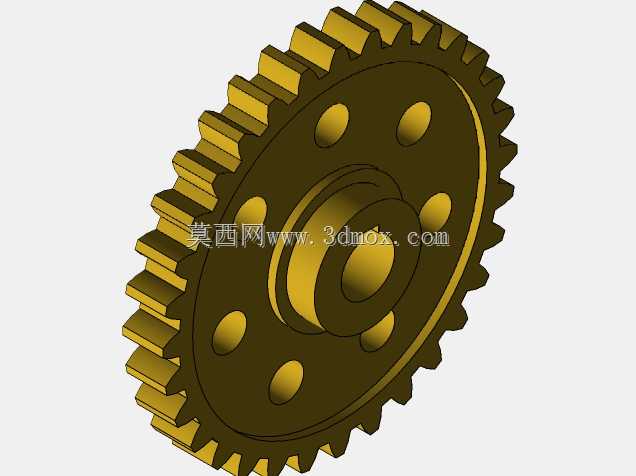

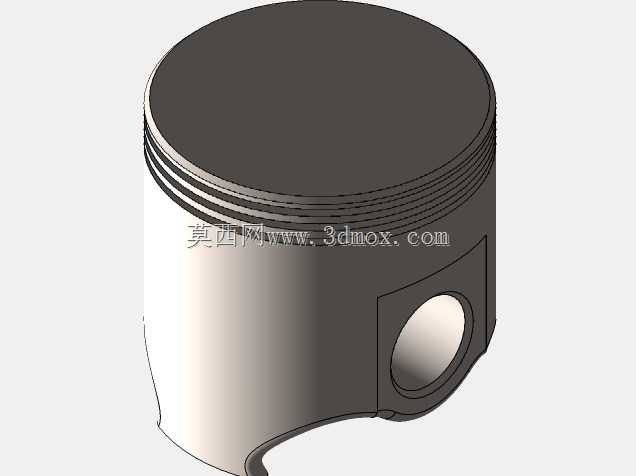

这款双缸动力装置结构模型，完整还原了往复式内燃发动机的核心运动逻辑与部件配合关系，可广泛应用于小型通用动力设备、教学实训演示、小型代步车辆、农林作业机具等场景，能够为动力系统选型验证、机械原理教学、结构改装设计提供直观的三维参考。从实际用途来看，这类双缸结构相比单缸动力拥有更平顺的动力输出特性，运转时的振动幅度更小，动力输出的连续性更强，既可以作为小型发电机组的动力源，也能适配小型摩托、全地形车、微耕机等对动力平顺性有一定要求的设备，在小功率动力需求场景中有着极高的应用普及率。从功能特性上看，模型完整呈现了发动机的两大核心机构：一是曲柄连杆机构，包含活塞、连杆、曲轴、平衡配重块等部件，能够将活塞的往复直线运动精准转化为曲轴的旋转运动，曲轴端搭配的不同齿数传动齿轮，可实现动力的变速输出，匹配不同负载的转速需求；二是配气机构，包含气门组件、气门推杆、凸轮轴传动结构，能够精准控制进排气门的开闭时序，保证气缸内的进排气循环顺畅开展，红绿配色的推杆结构清晰区分了进气与排气侧的传动路径，直观展现配气相位的配合逻辑。在设计思路上，该结构采用并列双缸的布局形式，两个气缸的曲柄销呈对应夹角布置，能够抵消大部分活塞往复运动产生的一阶惯性力，有效降低运转振动；曲轴端集成的平衡配重块经过配重校准，可进一步平衡旋转运动产生的离心力，提升整机运转的平稳性；传动端采用大小齿轮啮合的传动结构，可根据后端负载的转速、扭矩需求匹配对应的传动比，兼顾动力输出的扭矩储备与转速范围。从安装边界与尺寸适配来看，并列双缸的布局让整机的横向尺寸控制在紧凑区间，曲轴的输出端采用标准轴伸结构，可直接对接离合器、变速箱等传动部件，气缸顶部的气门组件预留了进排气管路的安装接口，底部的曲轴箱结构预留了整机固定的安装点位，能够适配不同机架的安装需求，无需对主体结构进行大幅改装即可完成整机装配。模型对各部件的配合间隙、运动行程都做了符合工程实际的还原，活塞与缸体的配合间隙、连杆与曲轴销的转动间隙、气门的升程行程都符合小排量双缸发动机的常规设计参数，能够直观演示发动机从进气、压缩、做功到排气的完整工作循环，帮助学习者快速理解内燃发动机的工作原理，也能为设计人员进行小型动力装置的改装、优化提供结构参考。
