卧式车床手动进给尾座结构设计

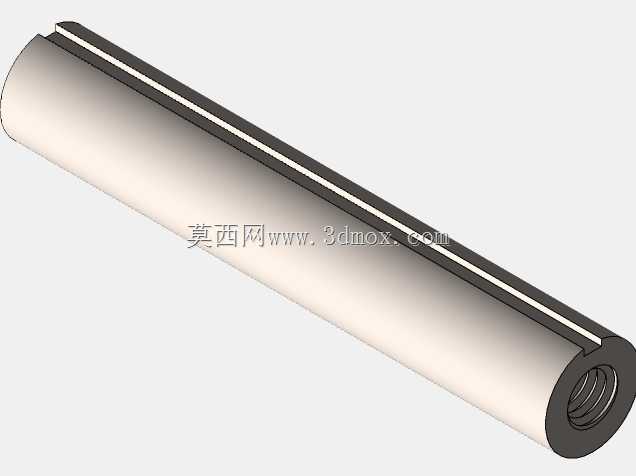

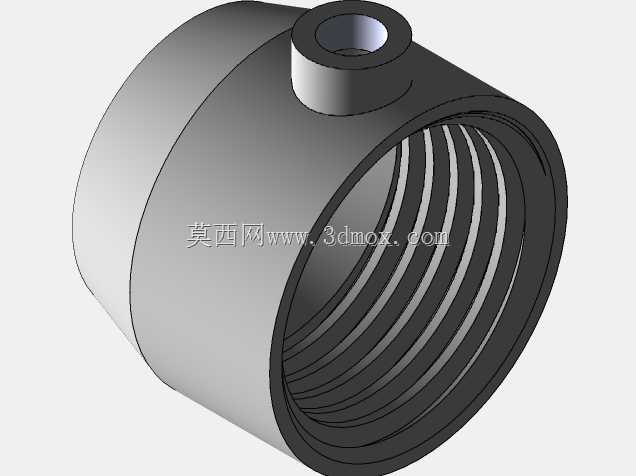

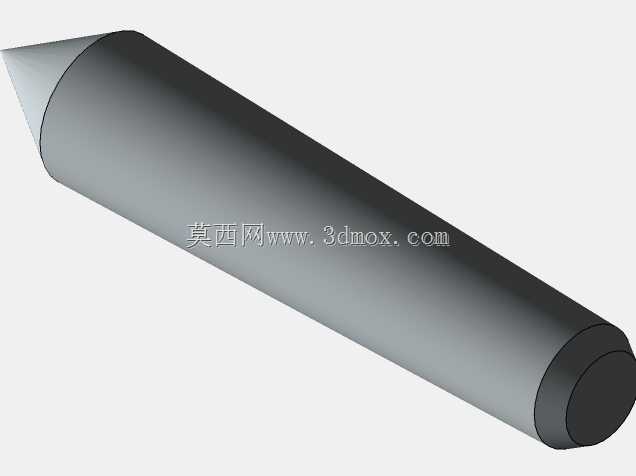

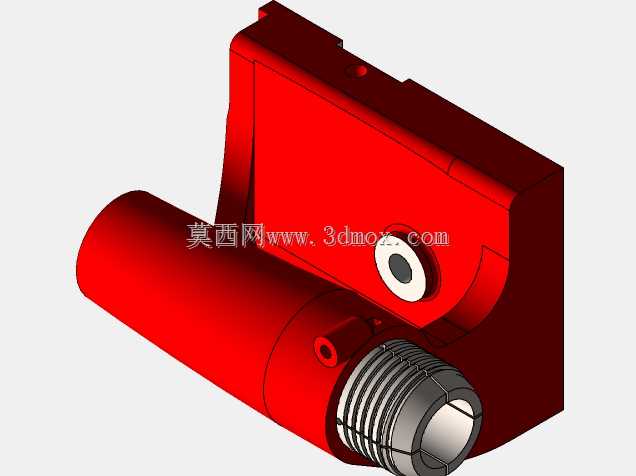

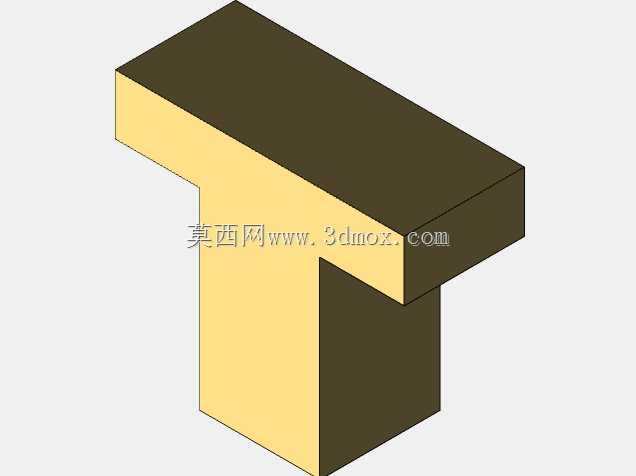

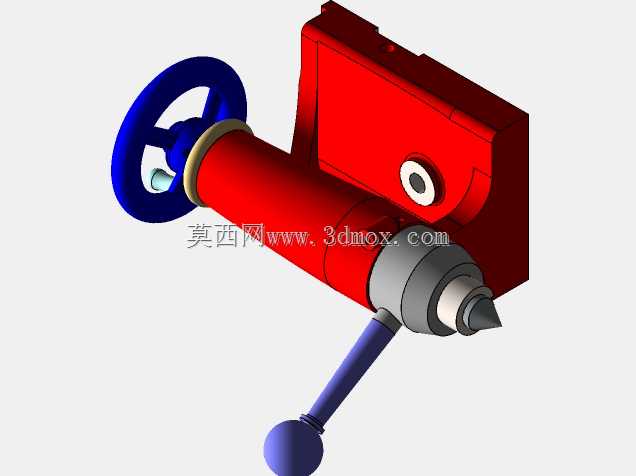

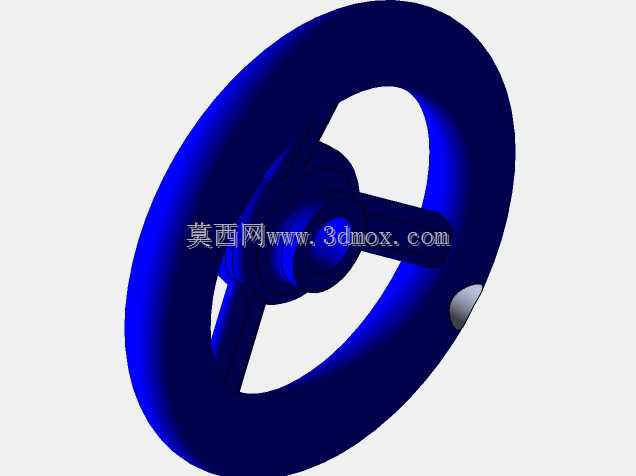

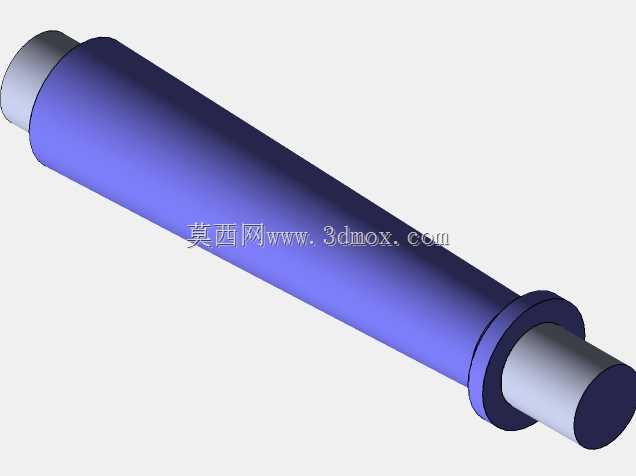

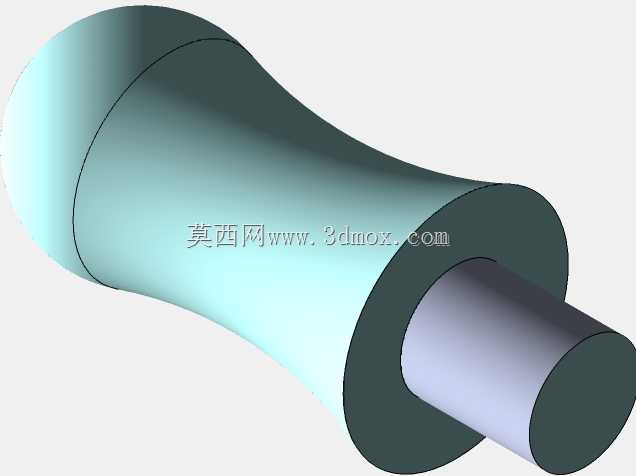

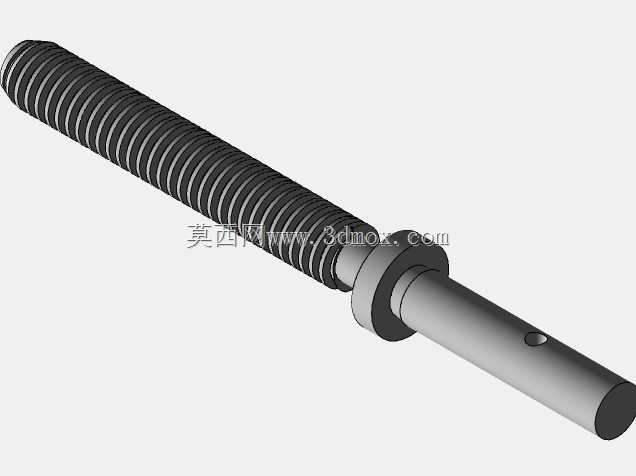

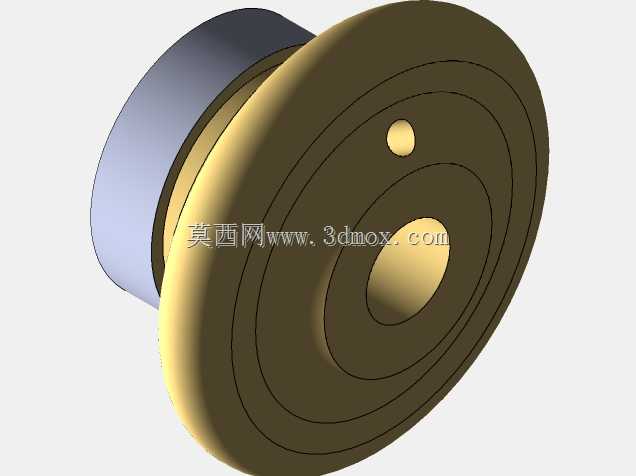

车床尾座是卧式车床核心配套功能部件，主要安装在车床床身导轨组上，可沿导轨纵向滑移调整工位，适配不同长度轴类、盘类工件的装夹加工需求，在普通卧式车床、数控卧式车床的外圆车削、端面车削、钻孔、铰孔、攻丝、顶尖支撑加工场景中承担核心功能，是保障长轴类工件加工同轴度、切削稳定性的关键结构。该尾座采用经典的手动操作布局，整体由底座、尾座体、主轴套筒、锁紧机构、手轮进给组件、操作手柄几部分构成，底座设置与车床床身导轨匹配的安装导向面，可通过底部压板结构实现与床身的位置锁定，安装时需保证尾座主轴轴线与车床主轴轴线的同轴度误差控制在0.02mm以内，避免加工工件出现锥度误差。尾座体内部加工有精密套筒安装孔，主轴套筒可沿孔道做轴向进给运动，套筒前端可安装固定顶尖、回转顶尖、钻头、铰刀等加工辅具，通过侧方的锁紧手柄可在套筒调整到目标位置后实现刚性锁定，避免切削过程中套筒出现窜动影响加工精度。尾部的蓝色手轮通过丝杠螺母副与套筒连接，转动手轮即可实现套筒的平稳进给与退回，操作手柄采用防滑球形端头设计，操作力矩符合人体工程学要求，操作人员单手即可完成锁紧、松开操作，无需额外辅助工具。整体结构采用箱型加强筋设计，底座与尾座体结合面经过刮研处理，保证结合刚性与定位精度，外形尺寸适配普通卧式车床的安装空间，安装边界可兼容多数6140、6132系列普通车床的床身导轨宽度，安装时无需对床身进行额外改造，直接替换原有尾座即可投入使用。在实际加工场景中，该尾座既可以通过顶尖对长轴类工件进行端部支撑，抵消工件切削过程中的径向切削力，避免工件出现让刀、振纹问题，也可以换装孔加工刀具完成轴类零件端面的中心孔钻削、内孔加工工序，无需二次装夹即可完成多工序加工，有效提升加工效率。结构设计上充分考虑了日常维护需求，尾座体侧面设置润滑油注油孔，可定期对套筒、丝杠副加注润滑脂，降低运动部件磨损，延长部件使用寿命，各操作部件均设置在操作人员易触及的位置，操作动线流畅，符合普通车床的操作习惯，无需额外培训即可快速上手使用。
