龙门式数控等离子切割机SolidWorks设计模型

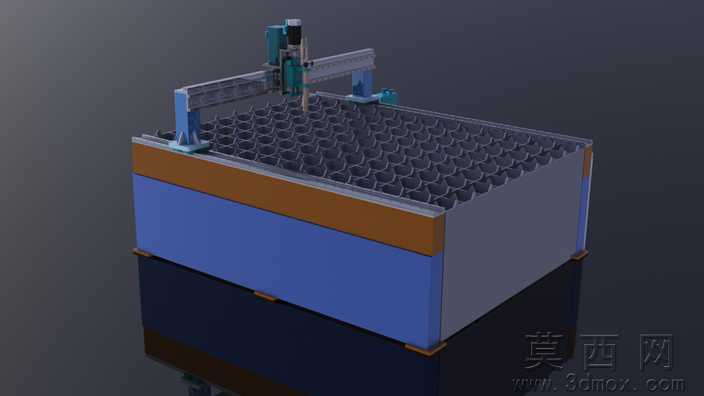

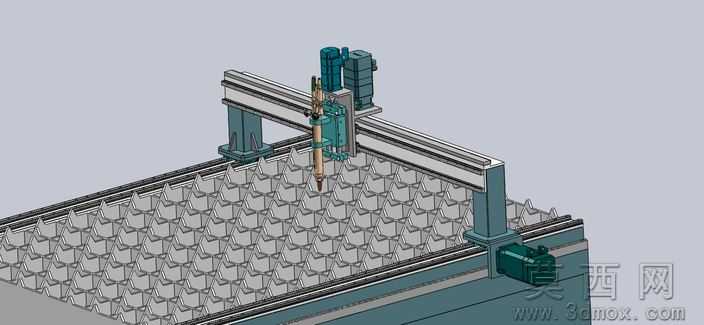

本模型为龙门式数控等离子切割机的完整三维设计成果，建模阶段以SolidWorks2010为核心平台，采用自顶向下的装配设计思路，先完成整体机架的空间布局基准搭建，再依次拆分绘制纵向行走导轨梁、横向移动横梁、等离子割炬升降滑台、栅格承料工作台、驱动伺服安装座等独立零部件，每个零件均绘制完整的草图特征，通过拉伸、切除、扫描、阵列等基础建模命令生成实体，对导轨滑块、伺服电机、割炬夹持件等标准外购件采用简化等效建模，既保证装配关系准确，又控制整体模型的文件体量，装配过程中全程添加重合、平行、距离、同轴等标准配合约束，完整还原设备各运动轴的活动行程与相对位置关系，无配合过约束或欠约束问题。参数设计层面严格参照工业级等离子切割机的通用设计规范，设定纵向导轨跨距适配常规板材加工幅面，横向横梁有效行程覆盖常用板材宽度，割炬升降轴预留足够的抬刀高度以避让翘曲工件，栅格工作台采用锯齿形阵列结构，单个锯齿的角度、间距均经过参数化设定，可根据加工板材厚度快速调整阵列参数，驱动安装位的尺寸匹配常用伺服电机与减速箱的安装规格，割炬夹持位的孔径适配市面主流等离子割炬的装夹尺寸，所有安装孔位、连接尺寸均保留可编辑的参数化特征，方便设计人员根据实际需求修改调整。渲染材质环节对不同零部件赋予对应真实材质属性，机架焊接件赋予哑光深灰钢材材质并添加焊接纹理细节，导轨、横梁等加工件赋予亮面金属材质并模拟表面磨削加工纹理，等离子割炬组件赋予耐高温合金材质与管线的橡胶材质，栅格工作台赋予耐磨钢材材质并添加切割使用后的灼痕质感，驱动电机赋予对应工业电机的漆面与散热纹理，整体渲染效果还原真实工业设备的视觉质感，清晰区分不同功能部件的材质差异。结构原理上本模型采用经典龙门式双驱结构，两侧纵向行走机构沿床身导轨同步运动带动横梁整体纵向位移，横向滑台沿横梁导轨做水平横向移动，割炬升降滑台搭载等离子割炬完成垂直方向的升降与穿孔动作，三个运动轴配合实现平面内任意轨迹的切割加工，栅格工作台用于承托待加工板材，同时预留排渣空间让切割熔渣顺利下落，整体结构刚性充足，运动轨迹控制精度高，可满足碳钢板、不锈钢板、有色金属板材的异形轮廓数控切割需求。软件兼容方面，模型除原生SolidWorks2010格式外，还导出了STL、STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证样机结构，STEP、IGES格式可用于后续的工程图导出、有限元分析、运动仿真等二次开发工作，不同格式文件均经过完整性校验，无零件缺失、破面等问题。研发教学应用层面，本模型可作为数控切割设备研发的基础参考模型，帮助设计人员快速完成龙门切割机的方案迭代与结构优化，缩短产品研发周期；也可作为机械设计、数控设备相关专业的教学案例，用于讲解龙门式数控设备的结构组成、运动原理、装配设计流程，还可用于SolidWorks软件建模教学的综合实训案例，帮助学习者掌握大型装配体的建模思路、配合约束添加、参数化设计方法，同时也可作为数控加工实训的虚拟仿真模型，辅助讲解等离子切割的加工工艺与设备操作逻辑。
