机加工用浮动铰刀座配套夹头结构设计

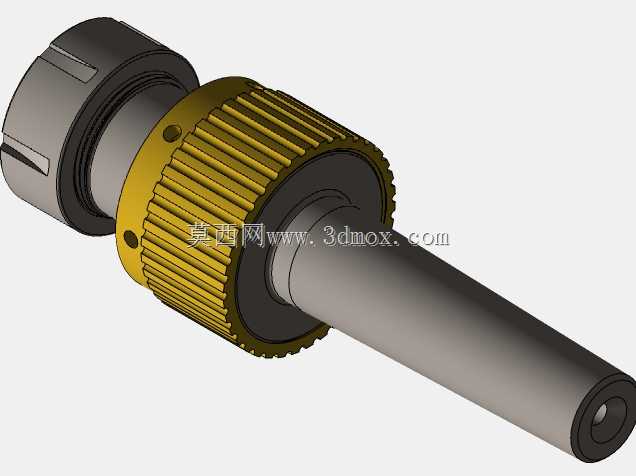

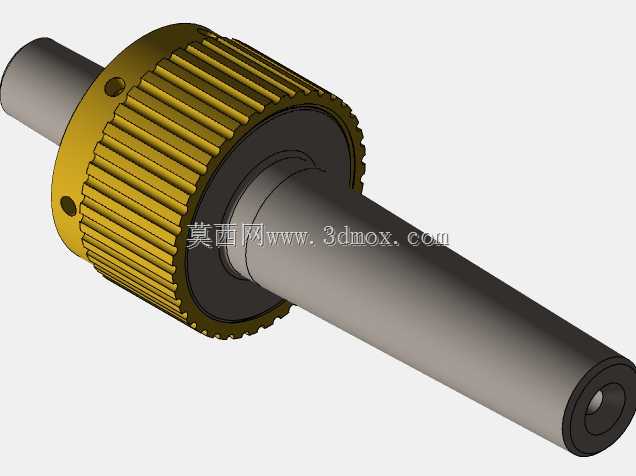

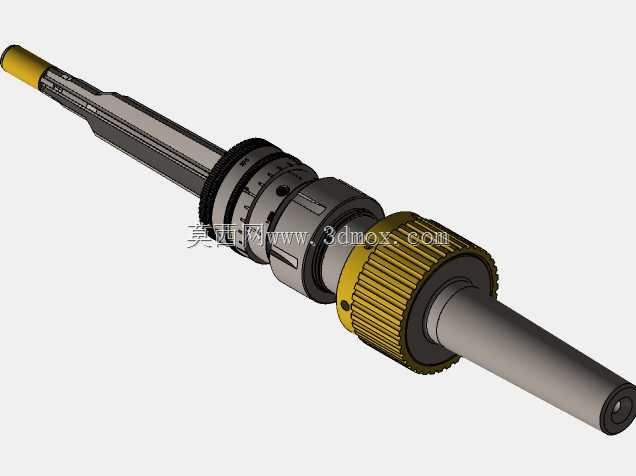

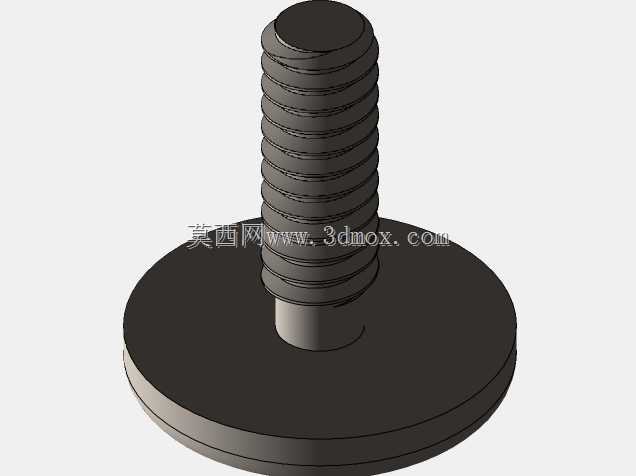

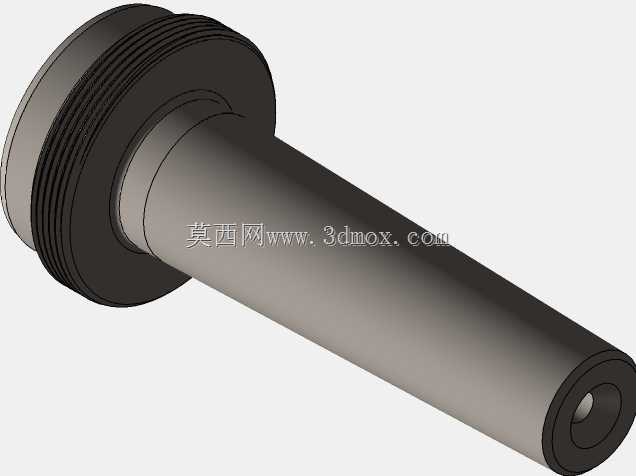

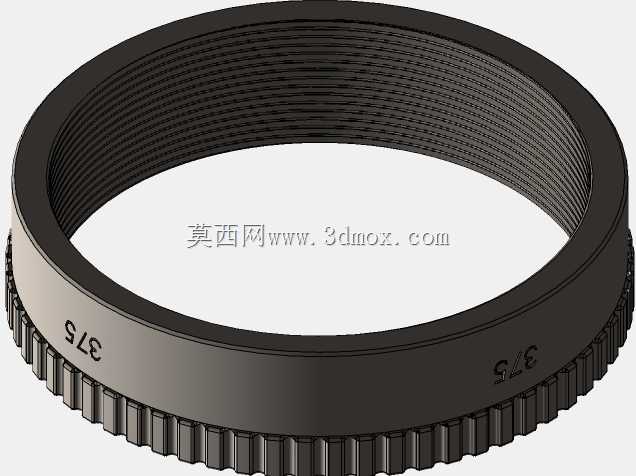

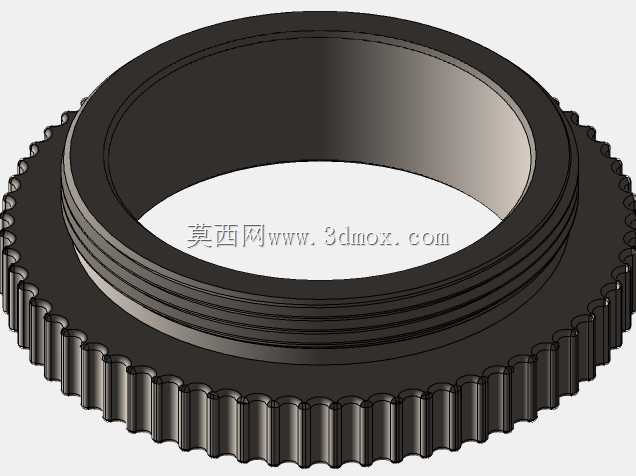

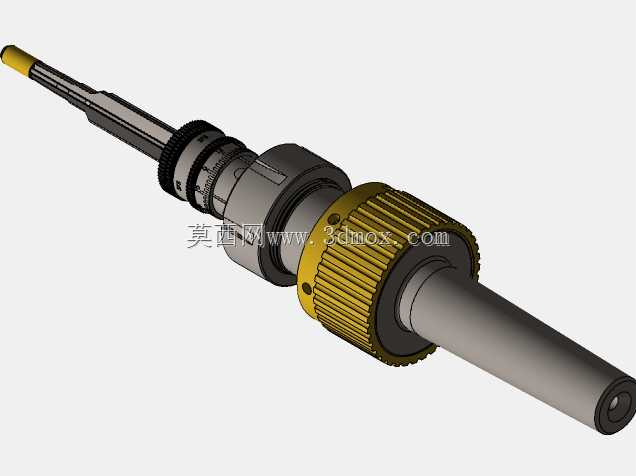

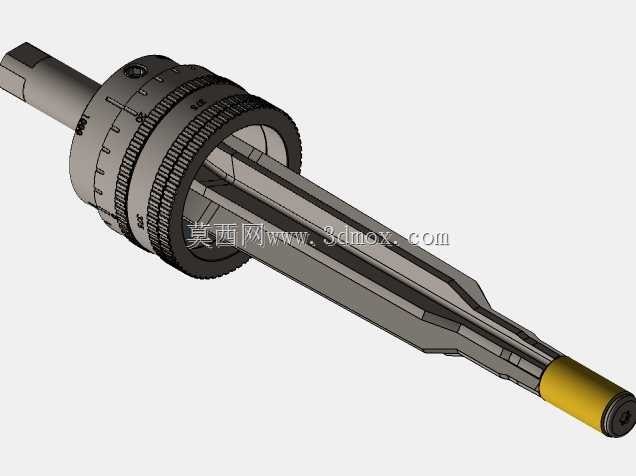

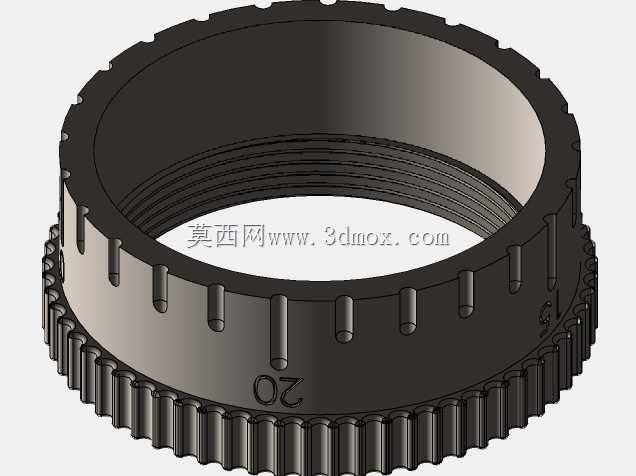

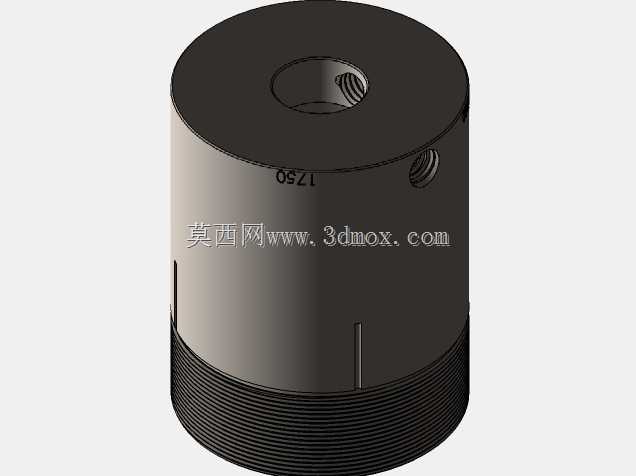

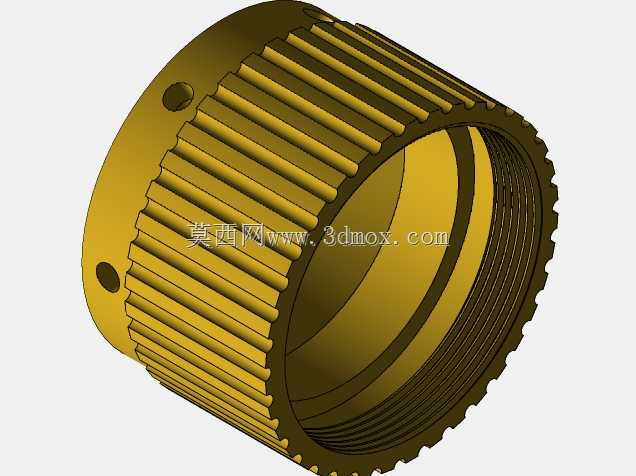

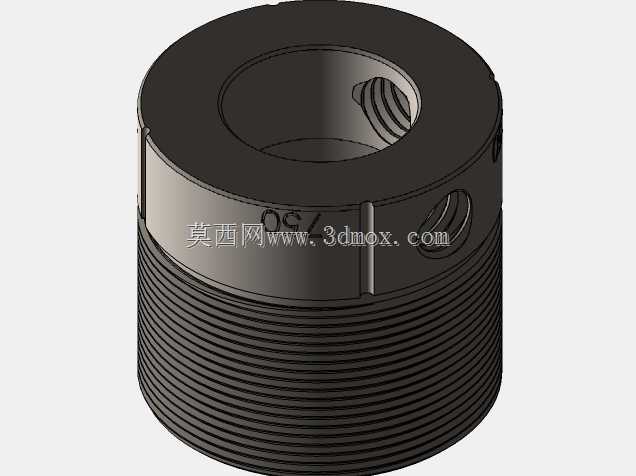

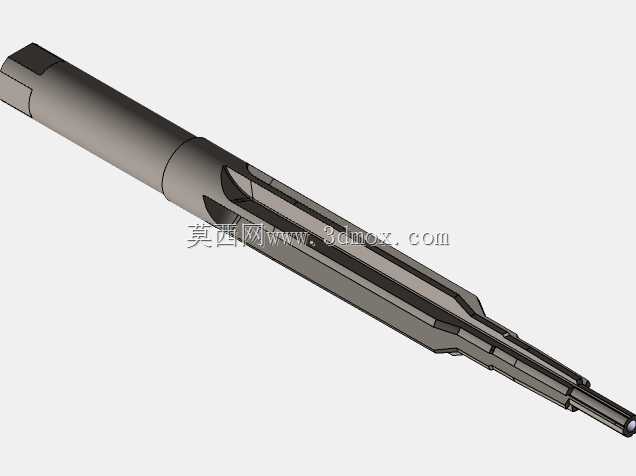

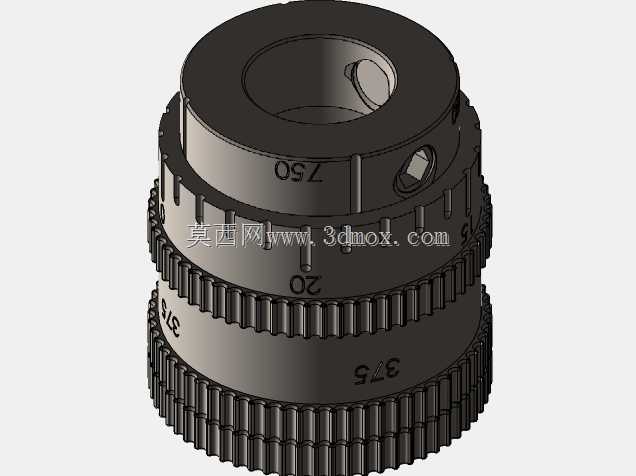

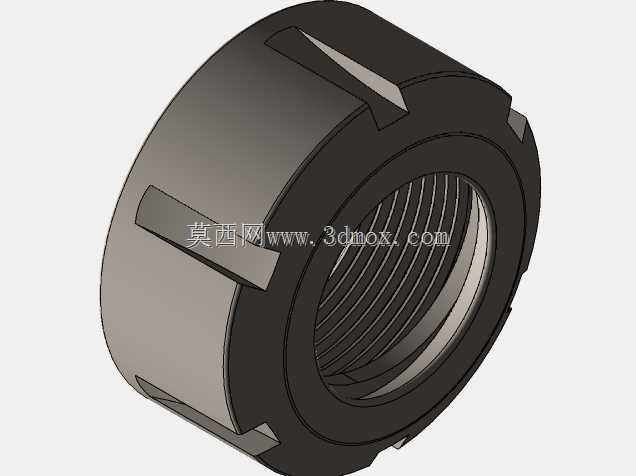

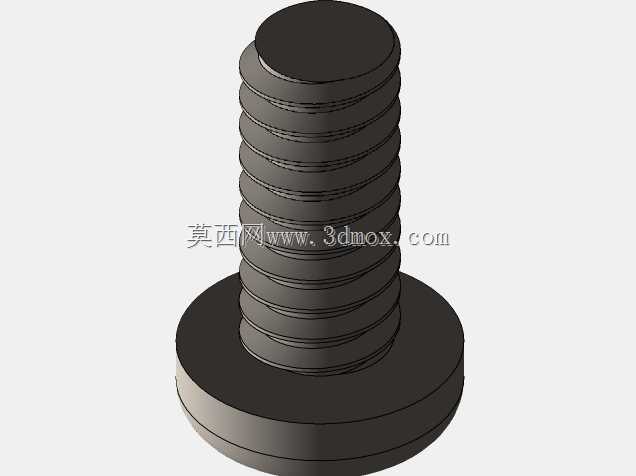

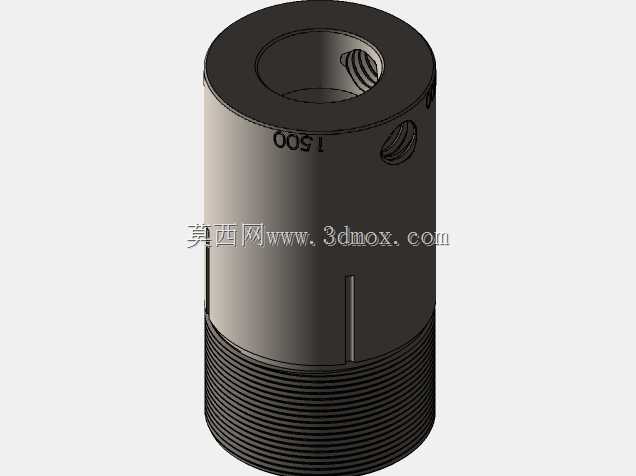

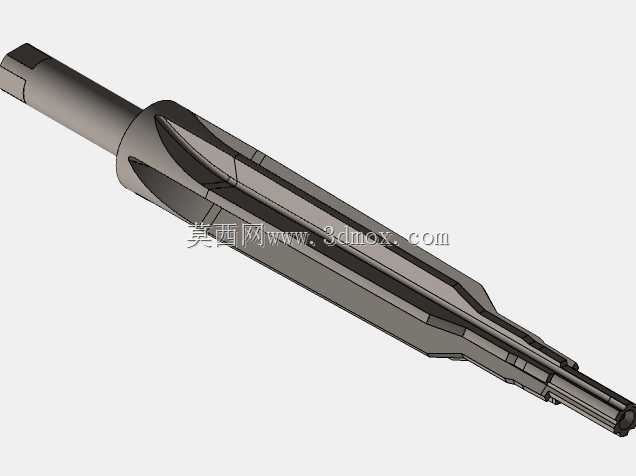

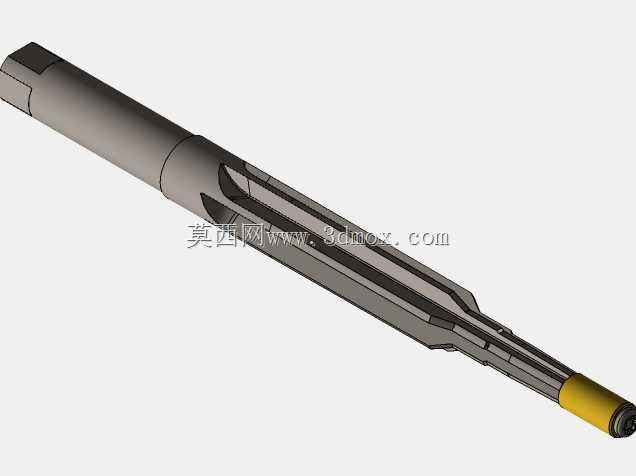

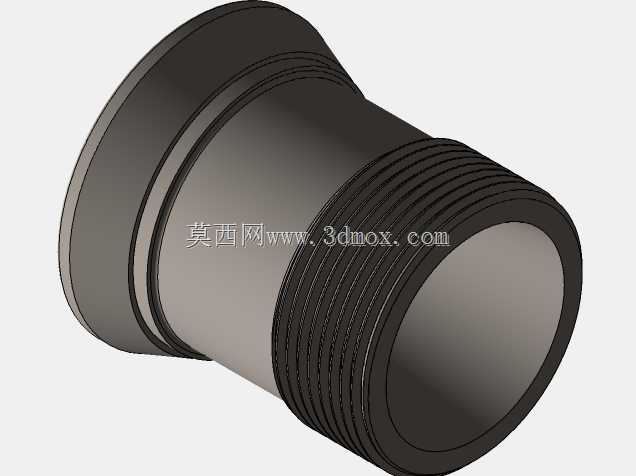

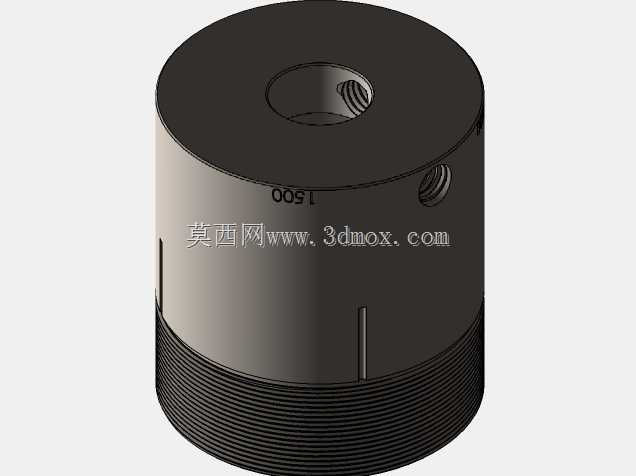

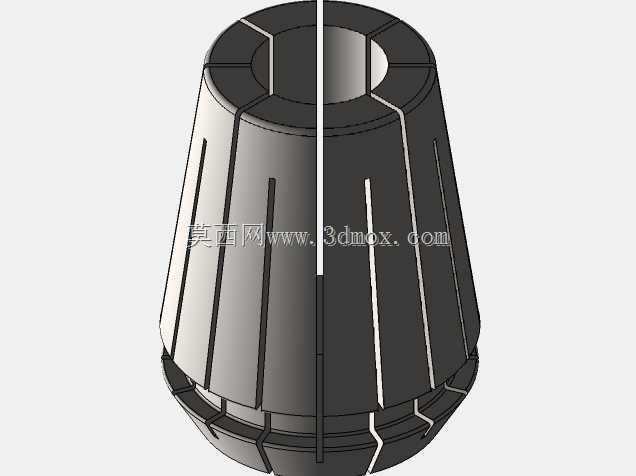

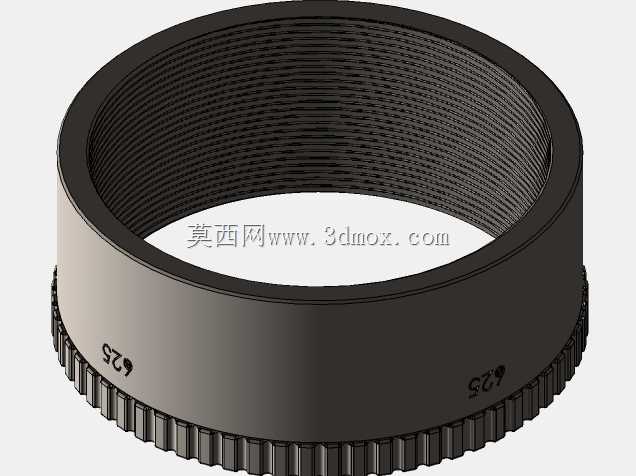

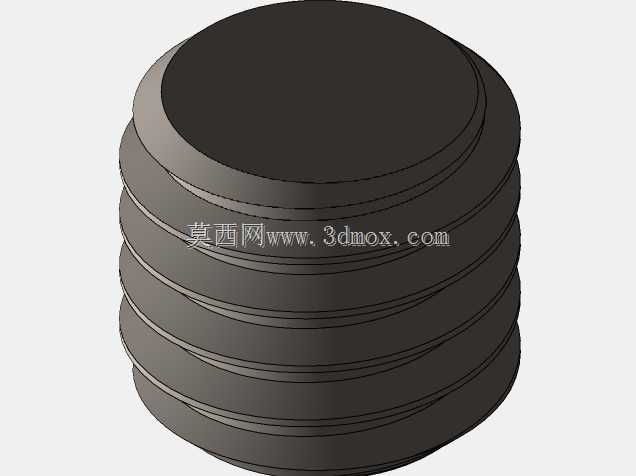

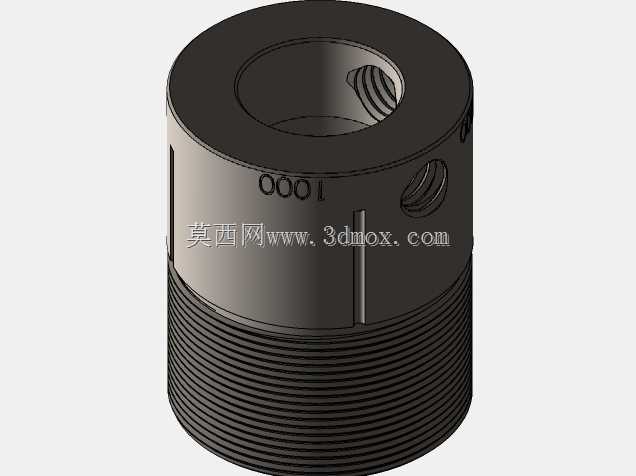

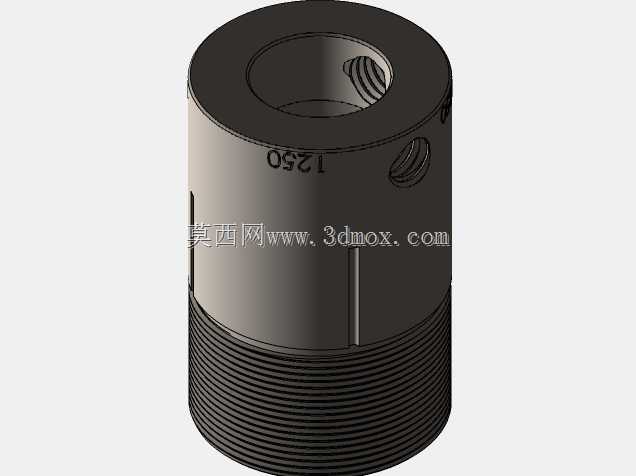

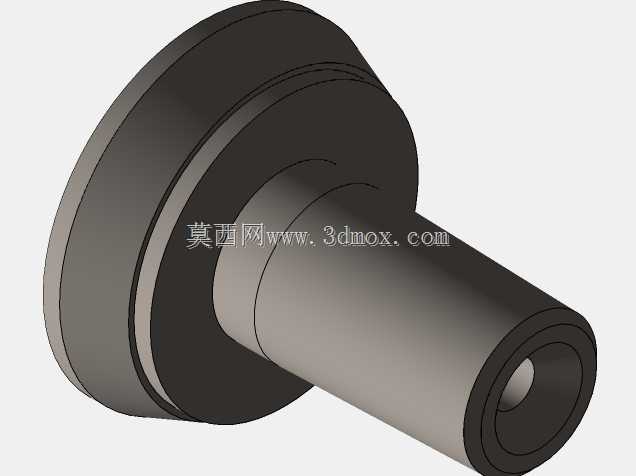

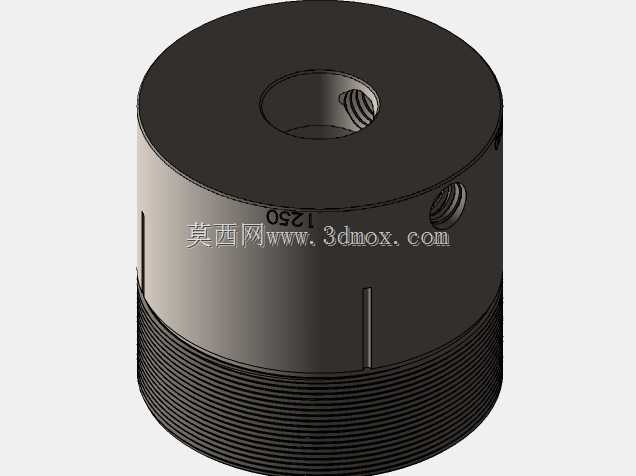

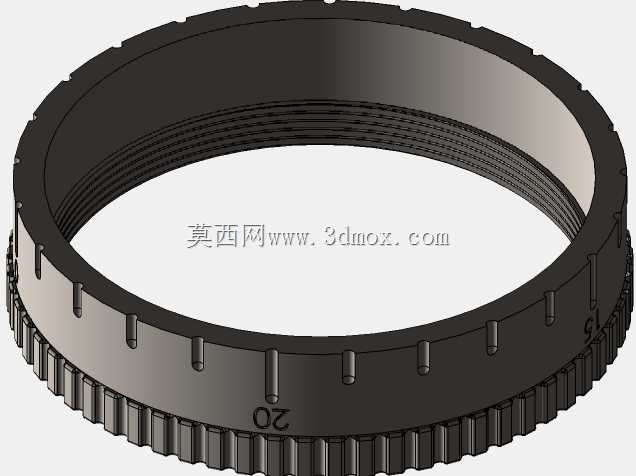

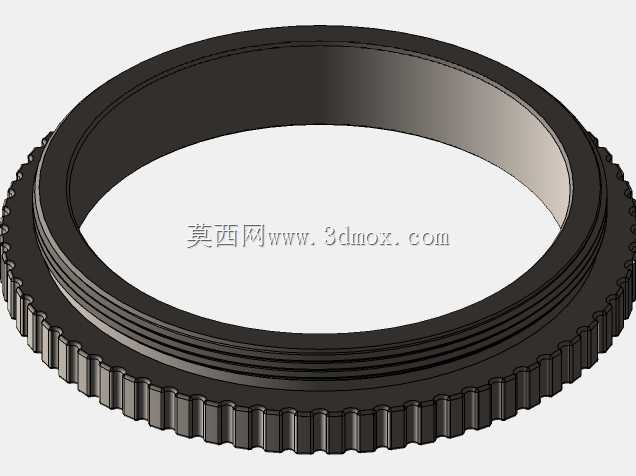

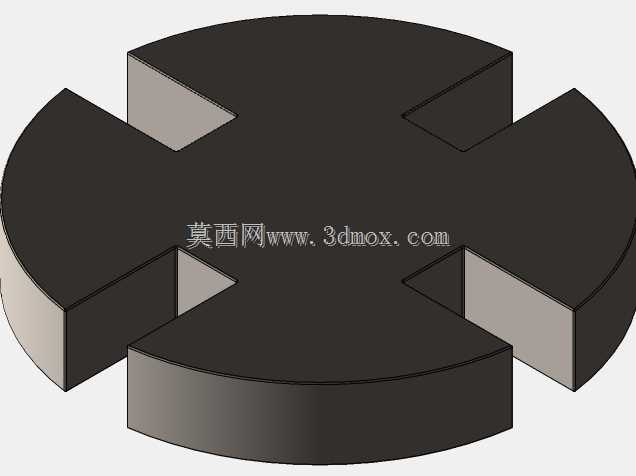

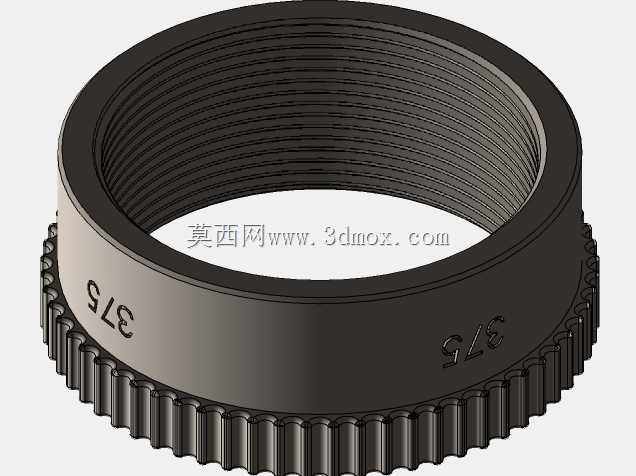

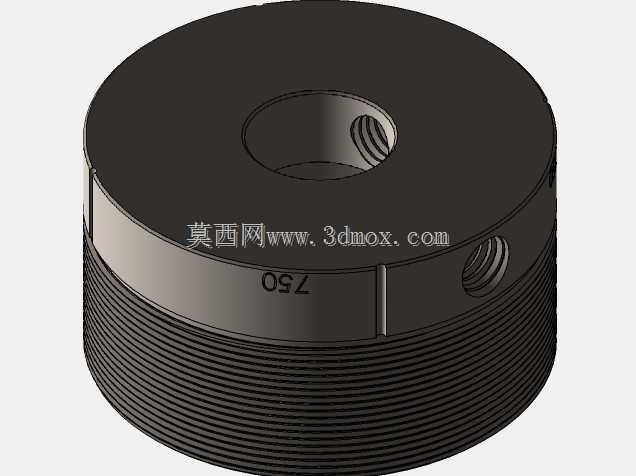

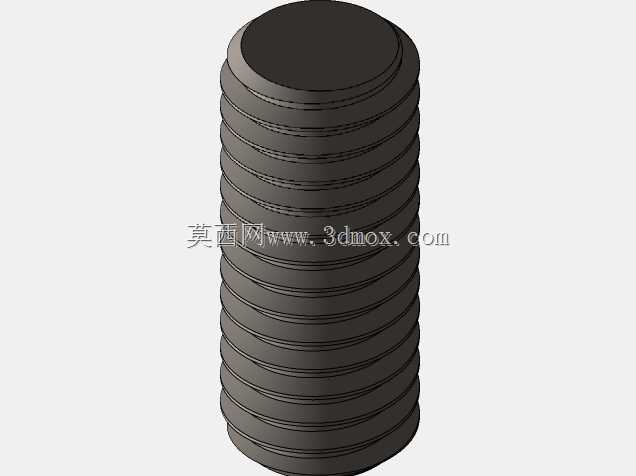

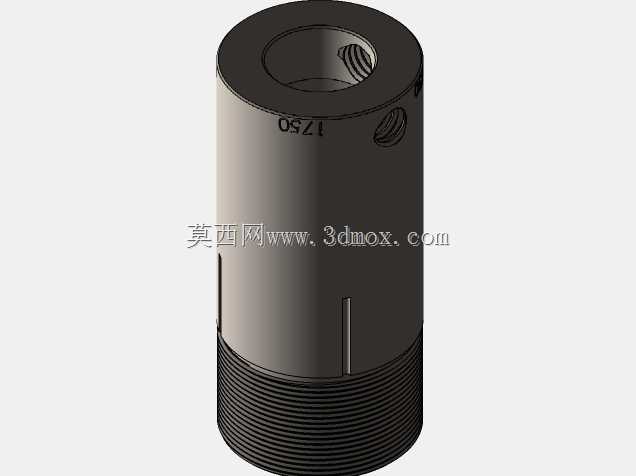

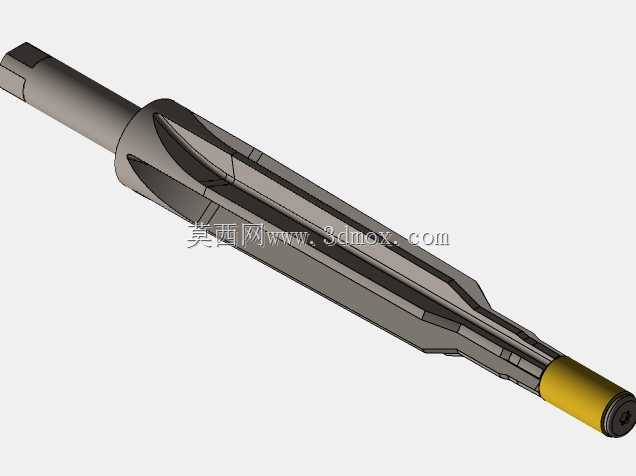

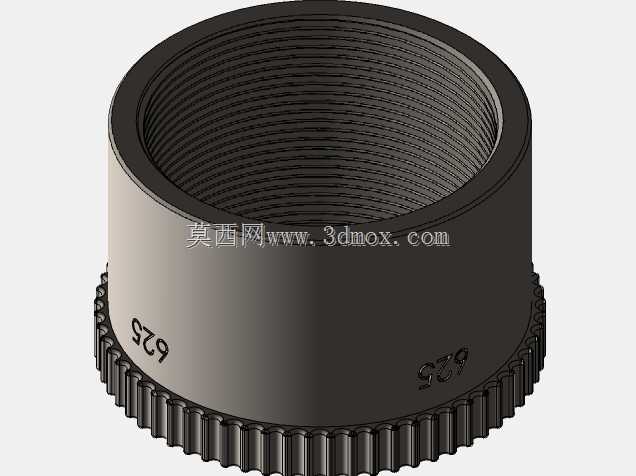

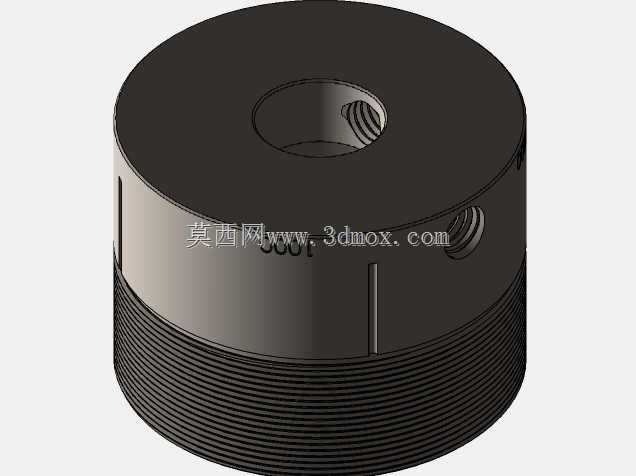

在精密机械孔加工场景中，铰孔工序是保障孔位同轴度、孔径精度与孔壁粗糙度的核心环节，传统刚性刀座在装夹铰刀作业时，极易因机床主轴跳动、工件装夹偏差、预钻孔轴线偏移等问题，导致铰出的孔出现锥度、椭圆、孔径超差、孔壁拉伤等缺陷，无法满足液压阀块、精密传动件、航空航天结构件等高精度零件的铰孔要求，浮动铰刀座正是为解决这类加工痛点设计的专用工装部件。这款浮动铰刀座搭配标准夹头结构，核心功能是在铰刀切入工件的瞬间，允许铰刀沿径向进行小范围自适应浮动，让铰刀自动跟随预钻孔的轴线完成找正，完全抵消主轴与工件孔位的同轴度误差，保障铰刀全程沿孔的自然轴线进给，从根源上避免刚性连接带来的别刀、让刀问题，不仅能大幅提升铰孔合格率，还能有效延长铰刀的使用寿命，降低刀具损耗成本。从设计思路来看，该结构采用分段式布局，靠近机床连接端的是标准锥柄安装段，可适配常规铣床、钻床、加工中心的主轴锥孔，安装时无需额外改装主轴结构，直接装夹即可使用；中间段为浮动调节核心区，内置精密间隙配合的浮动副与复位结构，既保证径向浮动的顺滑无卡滞，又能在退刀时自动回正，避免浮动结构随意晃动影响下一次进刀；靠近刀具端为夹头锁紧结构，滚花防滑设计的锁紧套可徒手操作完成铰刀装夹，无需额外扳手，换刀效率更高，同时锁紧结构的夹持力均匀分布，可避免铰刀被夹偏影响加工精度。从安装边界与尺寸适配来看，该刀座的整体长度适配常规机床的主轴行程范围，最大外径不会与机床主轴端盖、工件夹具发生干涉，可夹持的铰刀直径覆盖常规精密铰孔的常用规格，既可以用于通孔、盲孔的精铰作业，也可适配铰刀完成常规钻孔后的孔口倒角、锪孔等辅助工序，在小批量精密零件加工、设备维修现场铰孔、工装夹具修配等场景都能适用。实际使用时，操作人员只需将刀座锥柄擦拭干净后装入主轴锥孔，锁紧后装入对应规格的铰刀，调整好尾座或主轴的进给参数即可开始加工，无需复杂的对中操作，即使是经验不足的操作人员，也能加工出符合精度要求的铰孔，大幅降低精密铰孔工序的操作门槛。
