L型单孔折弯连接固定支架结构设计

这款L型折弯连接支架是工业装配领域应用极为广泛的基础固定连接件，常见于各类轻型设备机架搭建、电气柜内部元件固定、输送线侧边附件安装、小型工装夹具的定位支撑场景中，能够实现两个垂直安装面之间的刚性连接，替代传统焊接式角码的固定方案，无需现场焊接作业，安装拆卸灵活便捷，可大幅降低现场装配的作业难度与后期维护的改造成本。

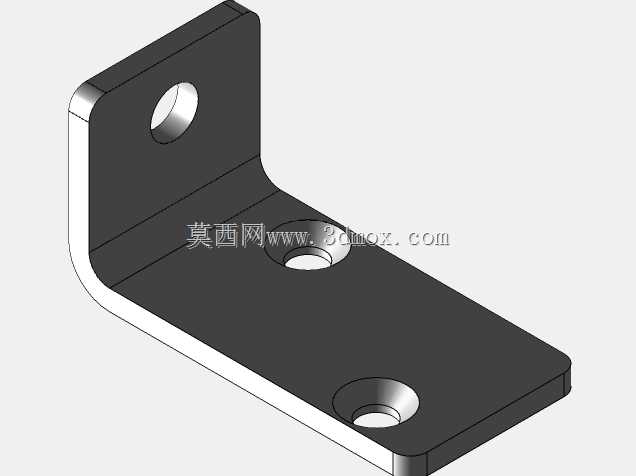

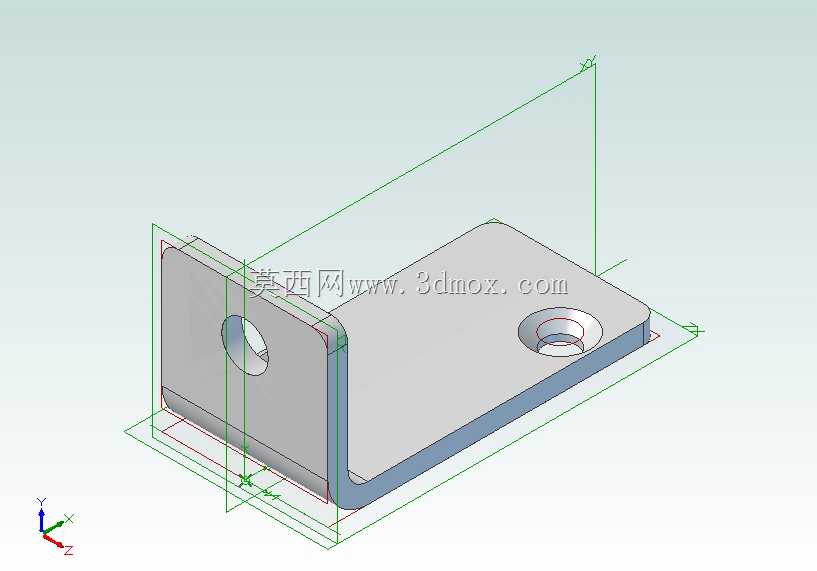

从功能特性来看，该支架采用单折边直角结构，两个垂直的安装面分别承担不同的连接功能：竖直立面开设的通孔用于穿过螺栓实现与竖直安装基面的锁紧固定，水平板面开设的沉头孔可容纳沉头螺栓的头部，安装后螺栓头部不会突出板面，能够保证支架安装面与被连接件完全贴合，避免凸起结构干涉其他部件的装配，同时沉孔设计也能让整体连接外观更平整整洁。支架的折弯处做了圆角过渡处理，既可以避免钣金折弯时出现应力集中导致的开裂问题，也能消除尖锐直角带来的安装划伤风险，提升装配作业的安全性。

在设计思路上，这款支架优先考虑了通用适配性，整体结构简洁无冗余特征，两个安装面的孔位均采用标准规格设计，能够适配市面上常规的公制螺栓紧固件，无需定制特殊连接件即可完成装配。设计过程中对折弯半径做了合理取值，既保证折弯处的结构强度，也兼顾了钣金加工的工艺可行性，普通冲压折弯设备即可完成批量生产，加工成本低廉，适合大规模配套使用。同时两个安装面的平面度在设计时做了公差约束，保证安装后支架不会出现翘曲变形，连接的刚性与稳定性能够满足多数轻型载荷的使用需求。

从安装边界来看，该支架整体尺寸紧凑，占用安装空间极小，竖直立面的安装孔中心距折弯边预留了足够的扳手操作空间，装配时无需特殊工具即可完成螺栓锁紧；水平板面的沉头孔位置距离侧边也预留了充足的安装余量，不会出现螺栓与板边距离过小导致的连接强度不足问题。支架整体厚度适配轻型载荷的承重需求，在常规静态固定场景下不会出现变形弯折，能够长期保持稳定的连接支撑效果，可广泛适配不同行业的小型部件垂直固定需求。
