SF11-C型激光测距传感装置结构设计

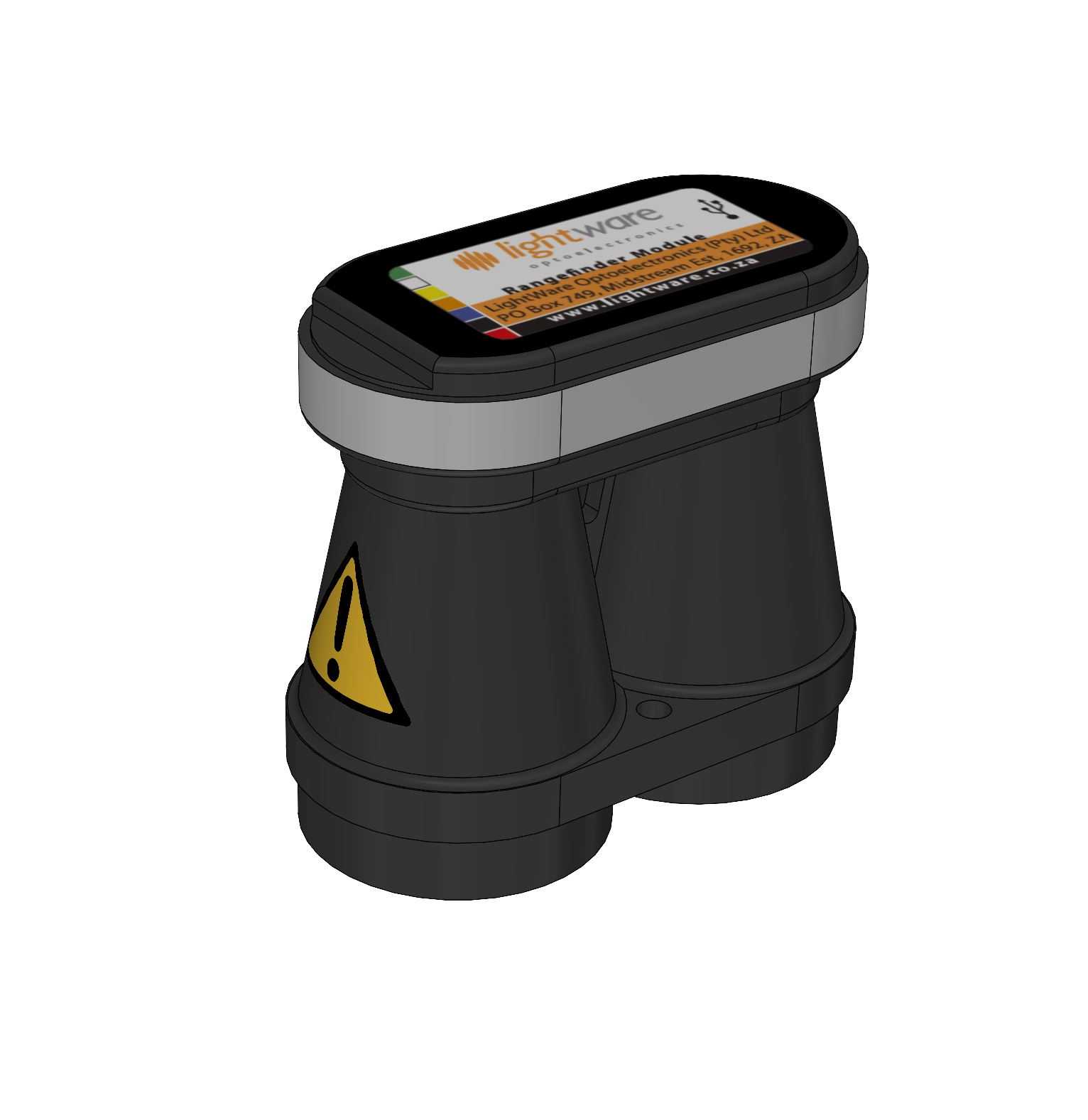

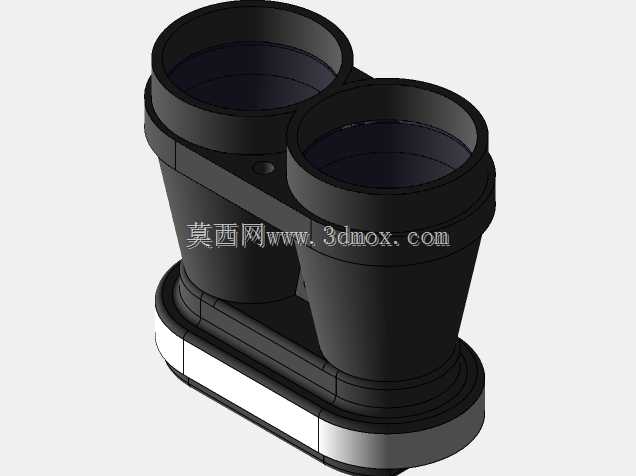

这款激光测距装置主要面向工业现场的非接触式距离检测场景，可适配智能仓储的物料定位、自动化产线的工件位置检测、移动机器人的避障导航、户外工程机械的作业边界预警等多类应用需求，能够在复杂光照、轻度粉尘的常规工业环境下稳定输出距离检测数据，为设备控制系统提供可靠的位置判断依据。从功能设计层面来看，该装置采用双光机同轴布局结构，内置激光发射与接收模组，通过计算激光飞行时间实现目标距离的精准测算，顶部集成的显示交互区域可实时输出当前测距数值、设备运行状态参数，侧面设置的警示标识明确标注了激光类产品的安全使用提示，避免作业人员误操作带来的安全风险。在产品结构设计思路上，整体采用上下分层的模块化架构，上层为电路控制与交互显示模块，采用圆角椭圆的壳体造型，边缘做圆弧过渡处理，既能够降低安装过程中磕碰带来的壳体损伤，也可减少设备表面积灰，适配工业现场的长期使用需求；下层为双光路光学舱体，两个独立的锥形光舱分别对应激光发射与接收通道，舱体之间设置隔断结构避免光路串扰，外壳选用高强度工程塑料材质，兼顾结构强度与轻量化需求，表面做哑光磨砂处理，减少环境杂散光对光学检测的干扰。在外形尺寸与安装边界设计上，设备整体采用紧凑型双舱并列布局，横向宽度控制在双光舱的最小排布尺寸范围内，纵向高度适配常规工业传感设备的安装空间预留，底部设置平整的安装基准面，可通过侧边的固定孔位实现支架安装、设备表面嵌装等多种安装方式，安装过程中无需额外预留过大的操作空间，能够适配狭小安装位的部署需求；设备的接线端预留于壳体侧后方，布线时可顺着安装面走线，避免线缆弯折影响设备运行稳定性，整体结构无突出的尖锐棱角，在移动设备上搭载时也不会剐蹭周边构件，适配AGV、无人工程机械等移动载具的搭载需求。
