工业级壁挂式外部扩音扬声装置结构设计

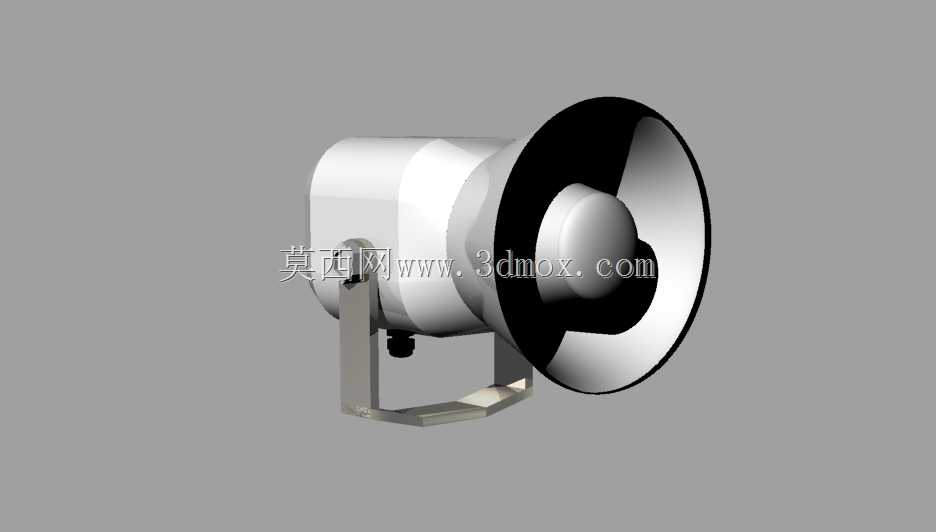

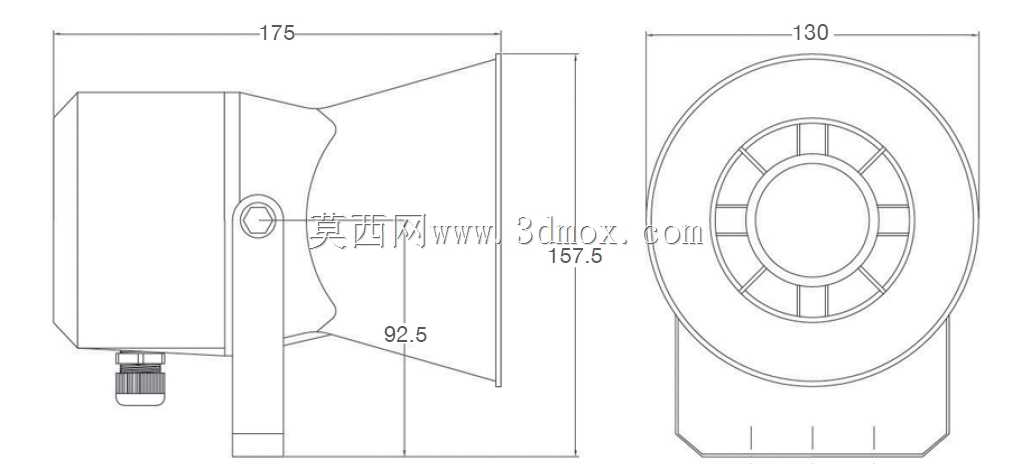

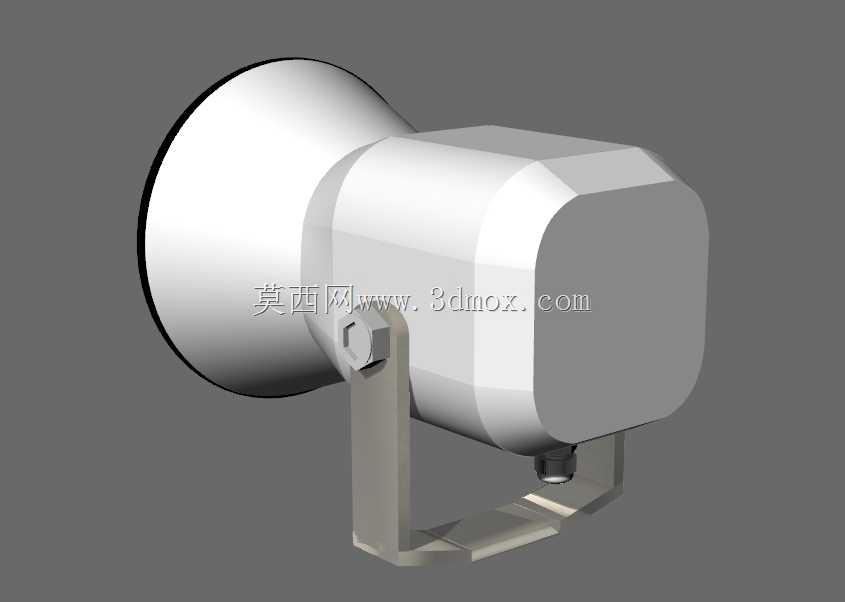

这款外部扩音扬声装置主要面向工业厂区、户外作业场地、公共安防区域、商用楼宇外围等需要远距离声音传递的场景设计，核心用途是将电信号转化为高指向性、高穿透力的声波，实现远距离语音播报、警示信号传递、应急通知扩散的功能，可适配公共广播系统、安防报警系统、工业设备提示系统等多类信号输出端，在嘈杂的工业环境、开阔的户外场地都能保证声音清晰覆盖目标区域，避免环境噪音掩盖播报内容。从功能特性来看，该装置采用号角式扩声结构设计，号筒部分做了平滑的曲面过渡，能够对声波进行有效聚拢，提升轴向声压级，减少声音的无规则扩散损耗，相比同功率的锥盆式扬声器，有效传声距离可提升40%以上，能够覆盖更大的范围。装置的腔体部分做了密封式结构设计，可适配户外露天安装场景，阻挡雨水、粉尘进入内部发声单元，延长设备在复杂环境下的使用寿命。在设计思路上，这款扩音装置优先考虑了安装适配性与环境耐受性，整体结构分为发声腔体、号筒扩声段、安装支架三个核心部分：发声腔体采用近似圆柱的造型，内部预留了发声单元、接线端子的安装空间，腔体壁厚做了均匀化处理，避免注塑或压铸成型时出现缩痕、变形问题，同时腔体的共振频率经过调校，避开发声单元的工作频段，减少腔体谐振带来的音质失真。号筒部分采用圆形渐变截面设计，从发声单元位置的小口径平滑过渡到出声端的大口径，曲面曲率经过声学仿真优化，保证不同频率的声波都能沿着号筒壁均匀导出，减少声染色问题。配套的U型安装支架采用弯折成型的金属结构，支架与腔体的连接位置设置了可调锁紧结构，安装时可根据实际扩声方向需求，上下调整扬声角度，调整到位后锁紧固定件即可保持角度稳定，无需额外定制转接配件。从外形尺寸与安装边界来看，这款扩音装置的整体轴向长度适配常规户外墙面、立杆的安装空间，号筒最大外径控制在合理范围，不会因为尺寸过大造成安装后突兀、易受外力碰撞的问题；安装支架的两个支脚间距经过优化，既可以直接通过膨胀螺丝固定在混凝土墙面上，也可以配套抱箍固定在监控立杆、设备支架上，安装孔位采用通用的长圆孔设计，可适配一定范围内的安装孔距误差，降低现场安装的对位难度。支架底部预留了接线走线空间，外部线缆可从支架下方接入腔体的接线端，避免线缆外露弯折老化，同时保证安装后整体外观整洁。
