250kg级小型电动卷扬起重设备结构

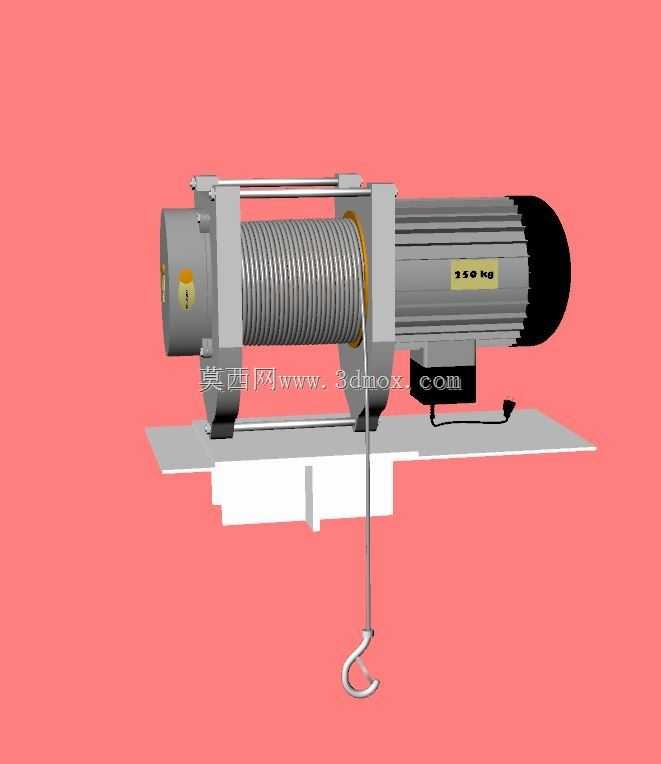

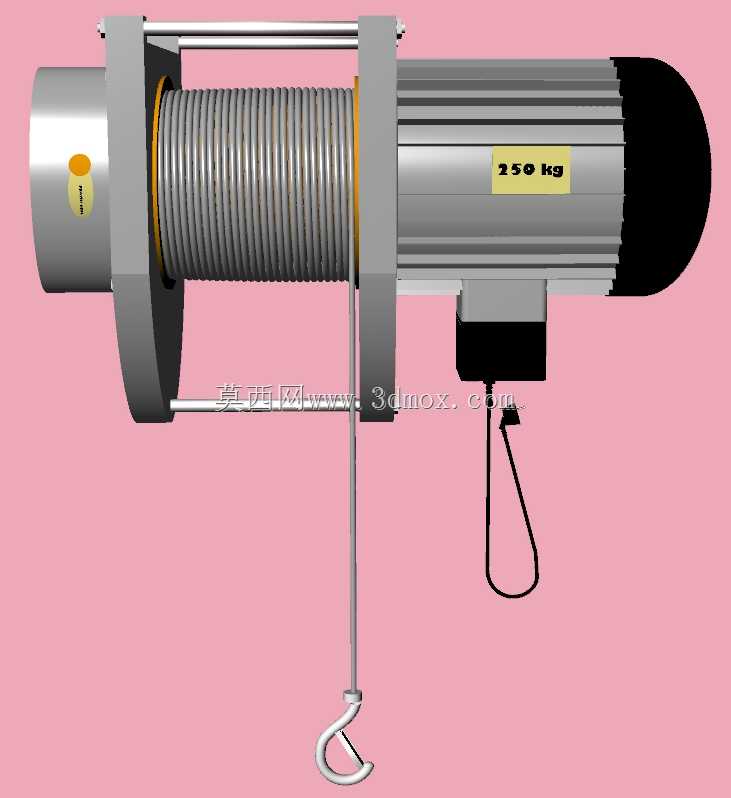

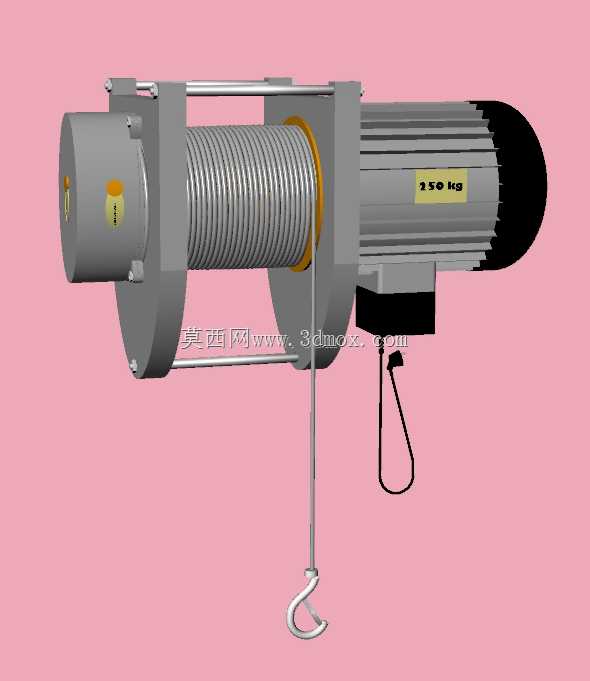

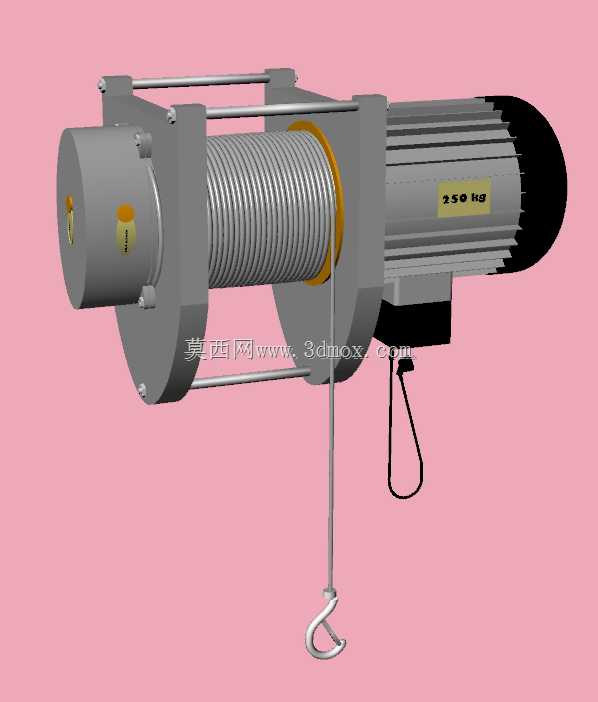

　　这款小型起重设备主要面向轻型物料垂直吊运场景，常见于小型机加工车间工位辅助上下料、仓储轻型货物堆垛、小型设备安装检修时的重物移位，也可配套小型自动化生产线做定点物料提升，额定承载250kg，适配多数零散轻型起重需求，无需大吨位起重设备的复杂安装条件。从功能结构来看，设备集成驱动电机、卷筒总成、钢丝绳导向组件、吊钩总成与安装底座，驱动端采用卧式电机直连减速结构，动力输出直接传递至卷筒，减少中间传动环节的功率损耗；卷筒表面加工有螺旋绳槽，可保证钢丝绳收放时整齐排布，避免乱绳咬绳问题，延长钢丝绳使用寿命；出绳端设置有水平导向杆，限制钢丝绳出绳的横向偏移范围，保证吊钩起升过程中无过大横向摆幅。设计阶段首先要明确安装边界，

　　底座采用平板式安装结构，预留的安装孔位适配常见的工字钢顶面、设备机架顶面固定场景，整体横向尺寸控制在紧凑区间，卷筒长度匹配额定起升高度对应的钢丝绳容绳量，电机端与卷筒端的同轴度公差控制在0.1mm以内，避免运转时出现异常振动。建模时先搭建整体装配骨架，确定电机输出轴、卷筒中心、安装底座基准面的位置关系，优先绘制电机外购件的简化外形，保证安装接口尺寸与实际选型件一致；随后绘制卷筒零件，通过螺旋线扫描切除做出绳槽特征，再依次绘制两侧支架、导向杆、吊钩、钢丝绳等零件，钢丝绳采用扫掠特征沿出绳路径生成，还原自然悬垂的形态；最后完成装配约束，添加卷筒转动、钢丝绳收放的运动仿真校验，检查各部件运动时是否存在干涉，尤其是吊钩收至上限位置时与支架、

　　导向杆的安全间隙是否符合要求。实际使用时，设备可通过电控实现正反转控制，完成吊钩的上升与下降动作，底座的安装平面平面度要求不低于0.2mm，固定螺栓需采用防松结构，避免起吊过程中设备移位，导向杆的位置可根据实际出绳角度做小幅调整，适配不同的吊装点位需求。
