船用导航扫描雷达天线结构设计

这款船用扫描雷达天线是船舶导航系统的核心感知部件，主要应用于各类民用商船、作业渔船、近海工程船以及小型公务艇的航行导航场景，在能见度不良的雨雾天气、夜间航行或是进出港通航密集区域时，能够为驾控人员提供周边水域的障碍物、其他航行船舶、航标、岸线轮廓的精准位置与距离信息，是船舶规避碰撞风险、锚泊定位、沿计划航线航行的关键感知设备，即便在复杂海况下船体出现持续横摇、纵摇时，设备也能保持稳定的信号扫描能力，保障航行感知的连续性。

从实际用途来看，该天线通过持续的水平旋转扫描，向外发射特定频段的电磁波信号，接收信号接触目标后反射的回波，经过后端信号处理单元解析后，就能在船舶驾控台的导航终端上生成周边水域的实时态势图像，帮助驾引人员判断会遇局面、测算来船航向航速、识别碍航物分布，是船舶航行安全保障体系中不可或缺的感知终端，区别于船舶搭载的卫星定位设备，雷达天线能够主动探测周边环境目标，不依赖外部定位信号的覆盖，在近岸复杂水域、信号遮蔽区域的航行安全保障价值尤为突出。

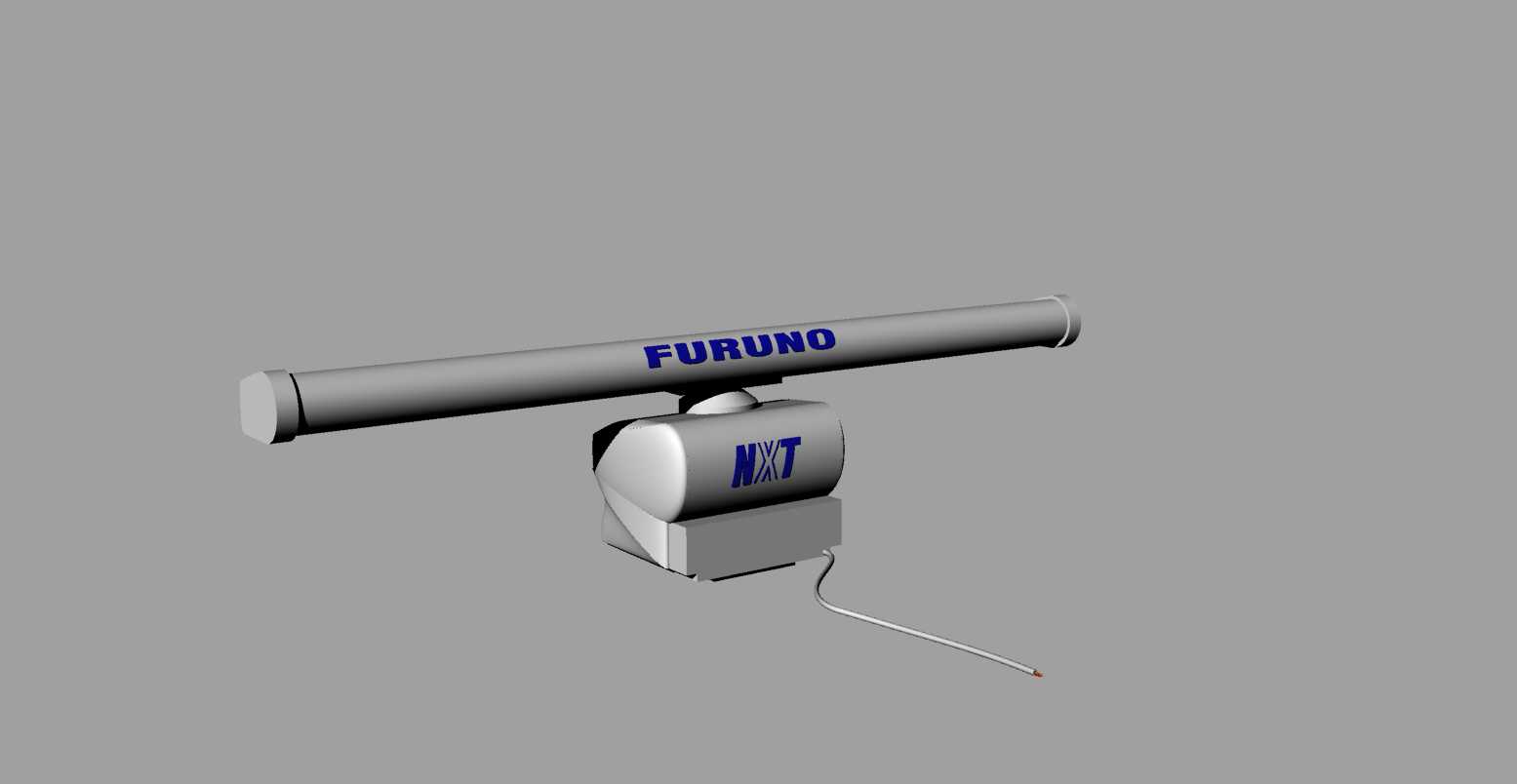

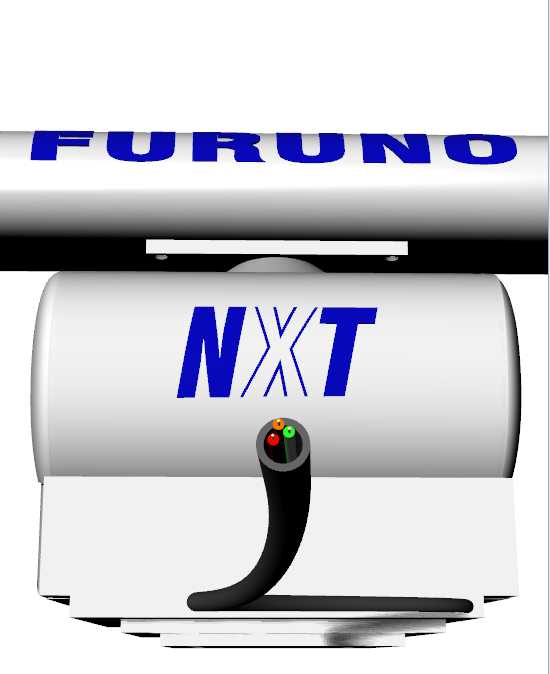

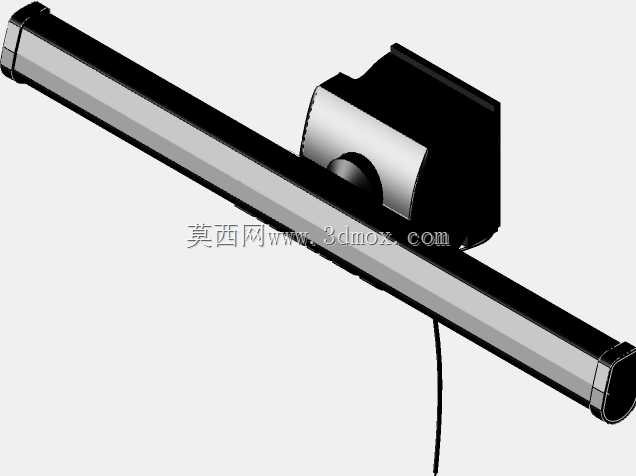

在功能特性设计上，这款天线采用长条形波导缝隙阵列的辐射结构，能够在水平方向形成窄波束提升方位探测精度，垂直方向设计适配的波束宽度来抵消船舶航行时的姿态摇摆影响，避免目标回波丢失；底座集成了旋转驱动单元与信号传输通道，能够带动辐射天线以稳定转速做360度连续水平旋转，实现全周域的无死角扫描；底座下方设计有标准的安装法兰接口，能够适配多数船舶桅杆顶部的预留安装位，出线端采用防水密封结构设计，能够抵御海上高盐雾、高湿度、强降雨的恶劣使用环境，避免海水侵蚀导致的设备故障。

从设计思路来看，整体结构优先考虑海上使用的可靠性与维护便捷性，辐射天线外罩采用低损耗的透波材质，既能够保护内部的波导辐射单元不受外力损伤、盐雾侵蚀，又不会对电磁波的收发造成过多衰减；旋转驱动部分采用密封式的减速传动结构，润滑脂选用耐高低温、抗盐雾的专用型号，能够在-25℃到55℃的环境温度区间内长期稳定工作，无需频繁拆解维护；整体重心集中在底座安装法兰的中心轴线上，降低旋转运行时的振动量，减少对桅杆结构的动态载荷冲击。

在外形尺寸与安装边界上，长条形辐射天线的长度适配中小型船舶的安装空间需求，不会因为尺寸过大导致桅杆受风面积超标，影响船舶稳性；底座的安装孔位采用行业通用的孔距标准，能够直接替换同规格的老旧雷达天线，无需对船舶原有安装基座做额外改造；设备整体的安装高度预留了足够的维修操作空间，日常检修时无需登高拆除过多周边附属设备，即可完成驱动单元的检查、密封件更换等常规维护作业；出线位置预留了足够的线缆弯曲半径，避免船舶长期振动导致线缆疲劳折断，保障信号与供电线路的长期稳定连接。
