星型径向甲醇航空发动机三维结构模型

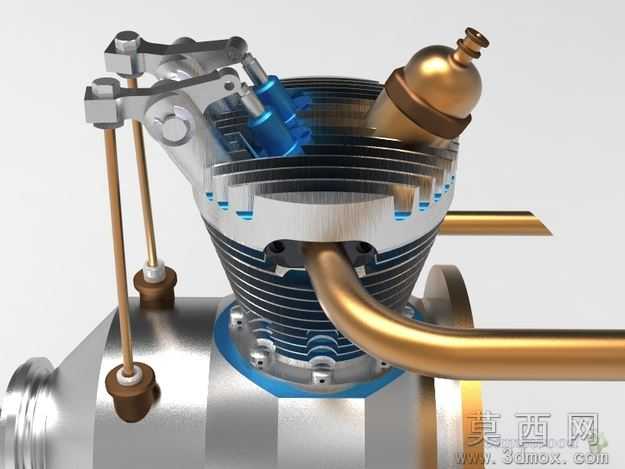

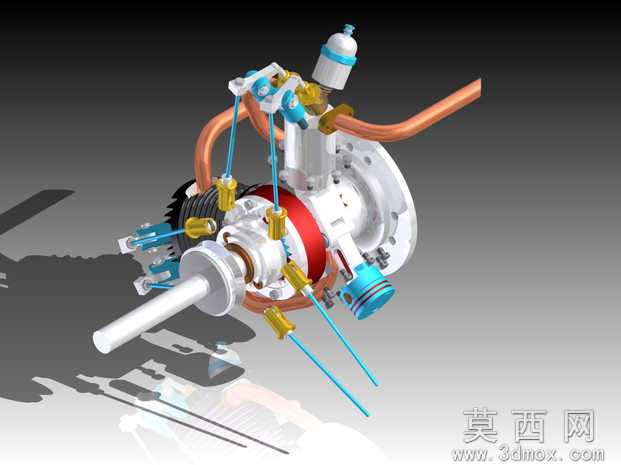

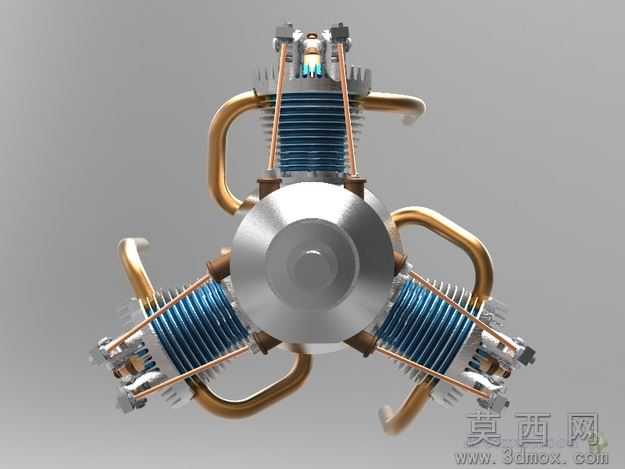

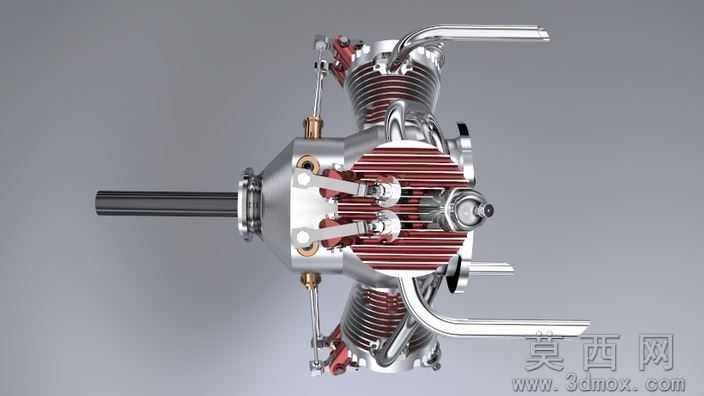

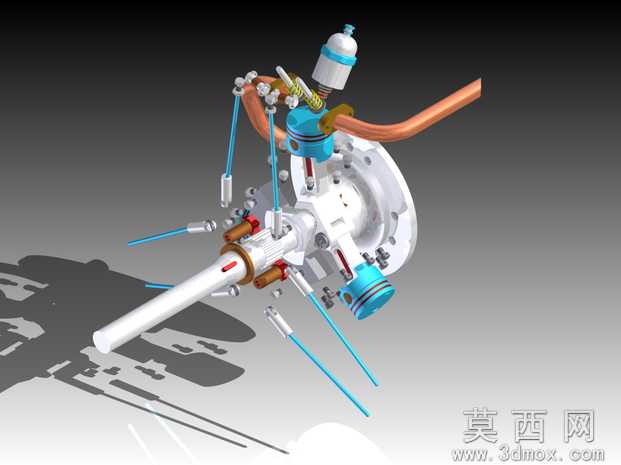

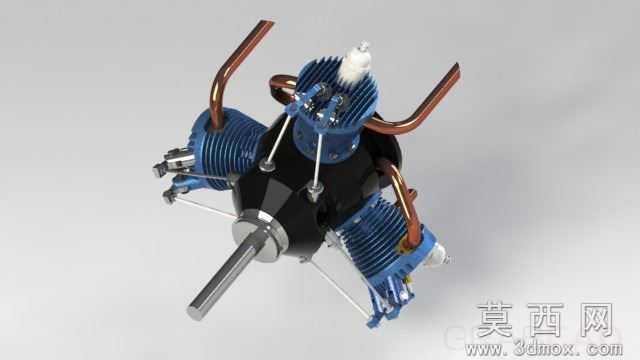

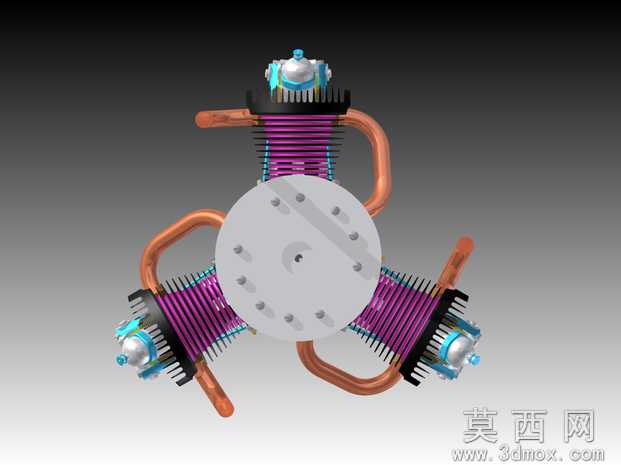

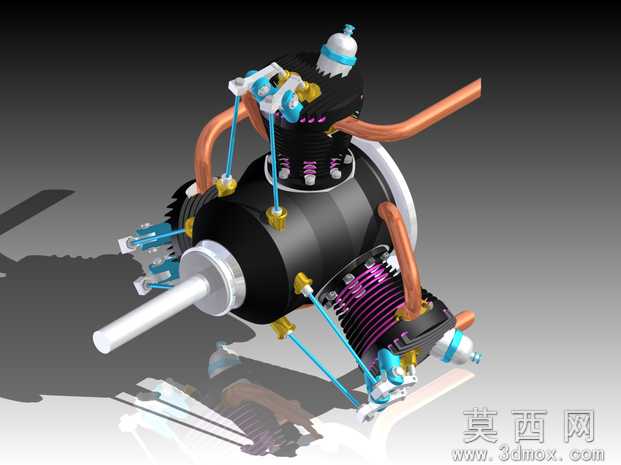

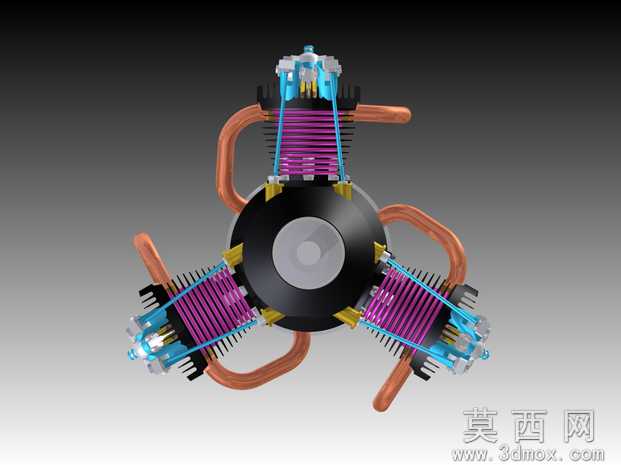

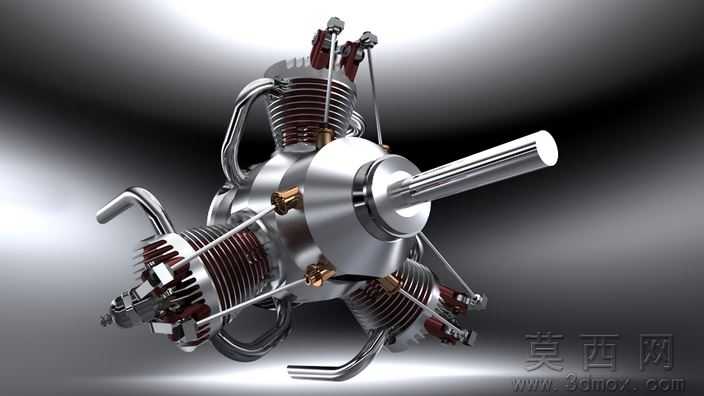

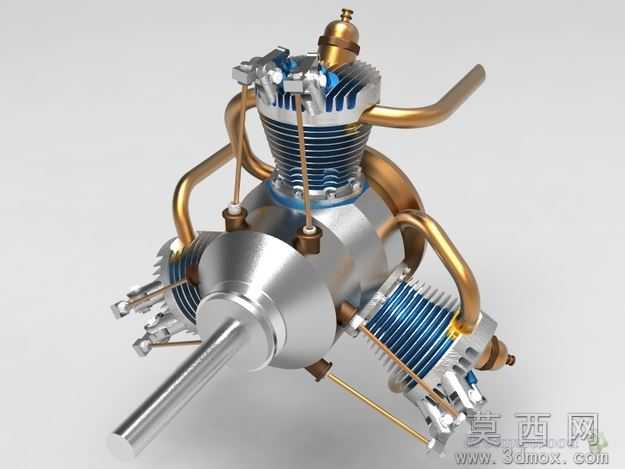

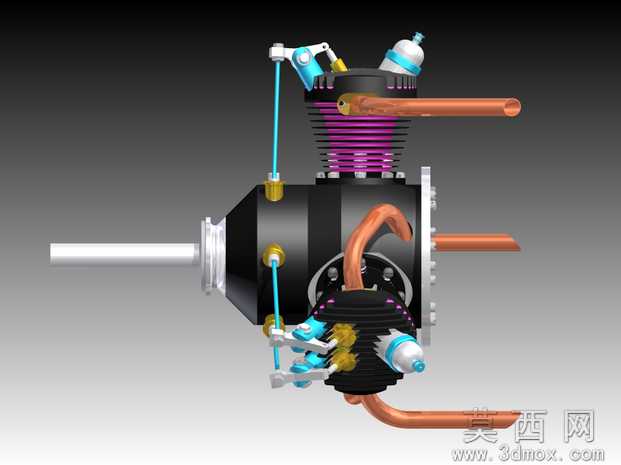

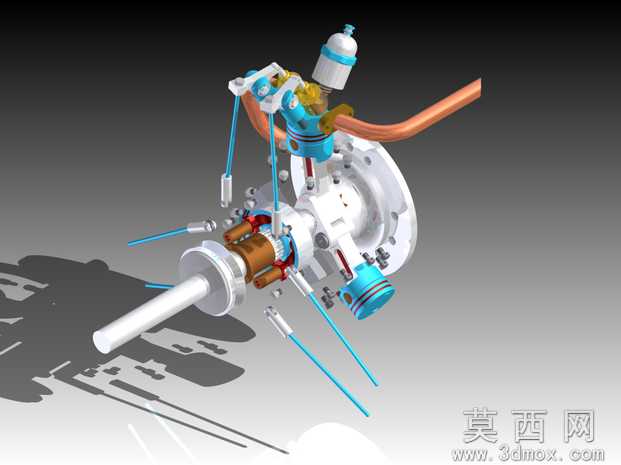

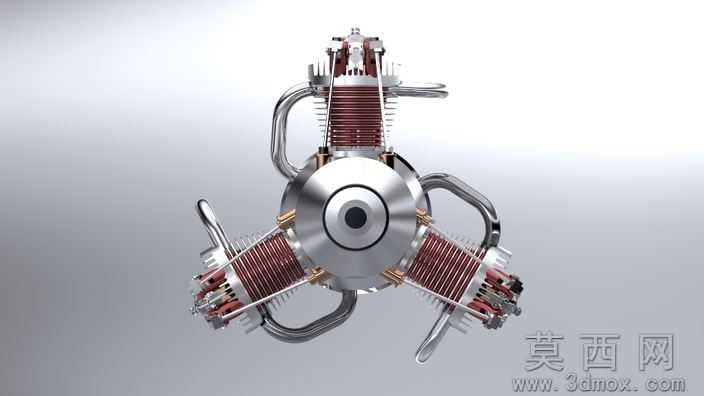

本模型为星型布局的径向甲醇航空发动机完整三维数模，建模阶段以真实小型航模甲醇发动机的结构参数为基准，首先完成核心机匣的回转体特征建模，通过草图绘制、旋转凸台、布尔运算完成机匣的腔体、安装孔位、轴承座的特征构建，保证各缸安装面的径向角度公差控制在0.1度以内，为后续气缸组件的装配提供精准基准。参数设计层面，模型严格还原径向发动机的缸体布局，围绕中心输出轴呈放射状均匀布置气缸组件，每个气缸的活塞行程、连杆长度、曲轴偏心距均按照甲醇航发的常规比例设定，同时还原了化油器接口、散热鳍片、点火模块安装位、燃油管路走线位的细节参数，所有配合面均预留了符合机械设计规范的装配间隙，可直接用于虚拟装配验证。渲染材质环节，模型对不同部件赋予了对应真实材质：机匣与气缸散热段采用磨砂黑色金属材质模拟阳极氧化铝合金，活塞连杆、固定螺栓采用抛光金属材质还原钢制零件质感，燃油管路采用半透明红铜色材质还原紫铜油管特征，输出轴采用亮面镀铬金属材质，密封件、管路接头采用蓝色工程塑料材质，渲染时添加了柔和的环境光与定向补光，清晰呈现各部件的结构层次与装配关系。结构原理上，模型完整还原径向甲醇发动机的工作逻辑：多个气缸沿周向布置，通过连杆共同连接到中心曲轴的曲柄销上，工作时各缸按点火顺序交替完成进气、压缩、做功、排气冲程，甲醇燃油通过化油器雾化后进入气缸，由点火模块点燃推动活塞往复运动，最终通过曲轴将直线运动转化为输出轴的旋转动力，星型布局可在较小的迎风面积下获得更大的排量，非常适合航空模型的动力需求。软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，可兼容Autodesk Inventor、SolidWorks、UG、Pro/E等主流三维设计软件，不同软件导入后可保留完整的装配结构与零件特征，STL格式可直接用于3D打印制作实体样机，无需额外修复破面。研发教学应用层面，该模型可作为航模发动机研发的初始方案参考，帮助设计者快速验证缸体布局、管路走向的合理性，也可作为机械专业教学的演示案例，直观展示星型活塞发动机的装配关系、工作原理，还可用于甲醇动力航模的虚拟仿真测试，搭配动力学仿真模块可模拟不同转速下的动力输出特性，为实体样机的调试提供数据参考。
